ad禁止单层布线,禁止顶层布线_ad禁止布线层

作者：代码创新者 | 2024-01-31 12:51:29

踩

ad禁止布线层

示例禁止top布线

第一步

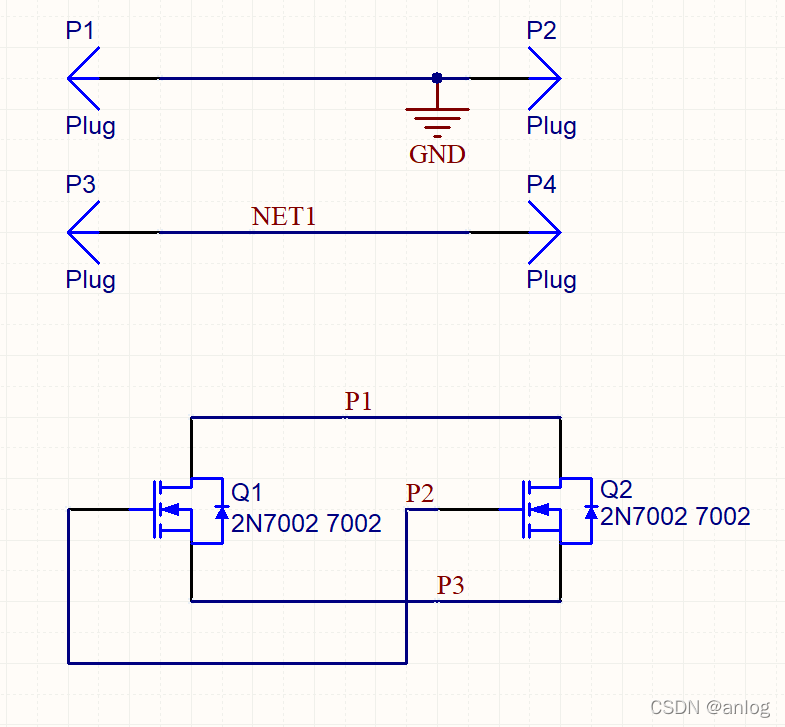

原理图

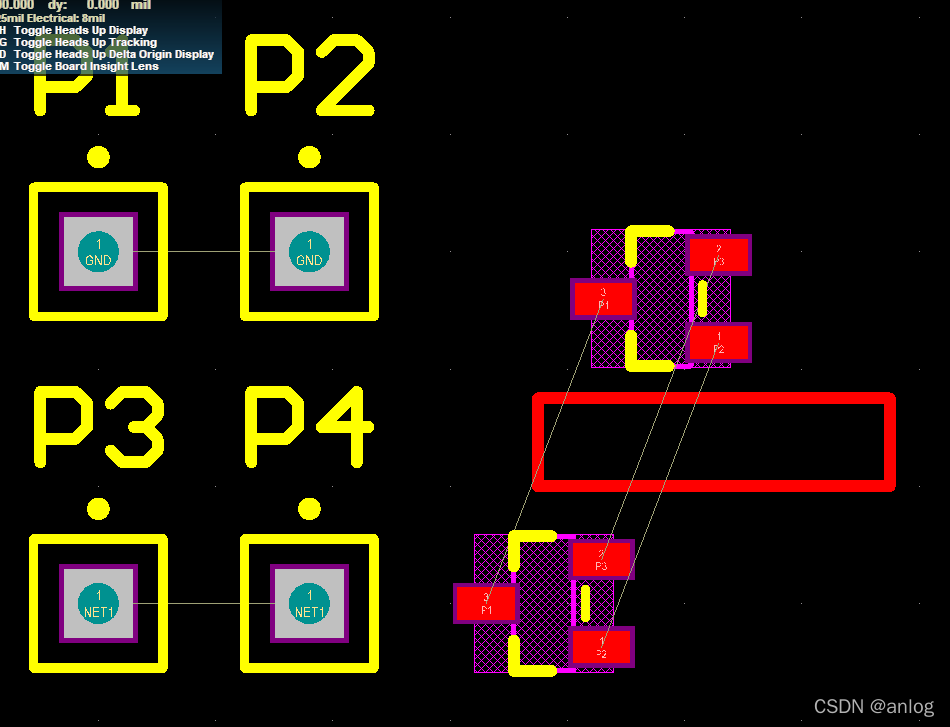

原理图导入pcb

使用

第一个画线

顶层划线

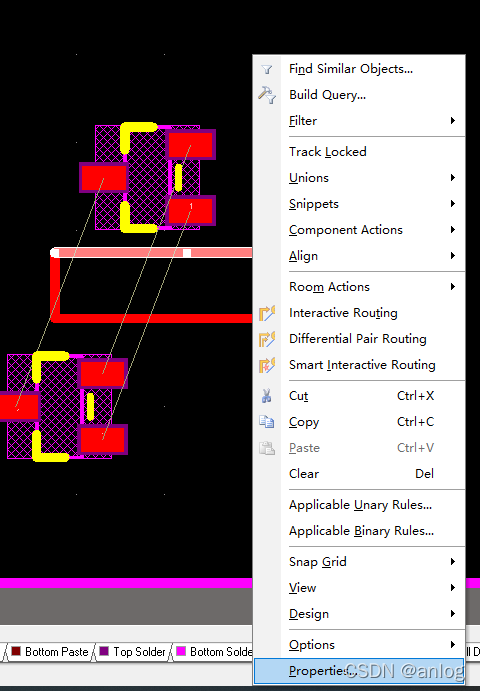

选择画的线设置属性

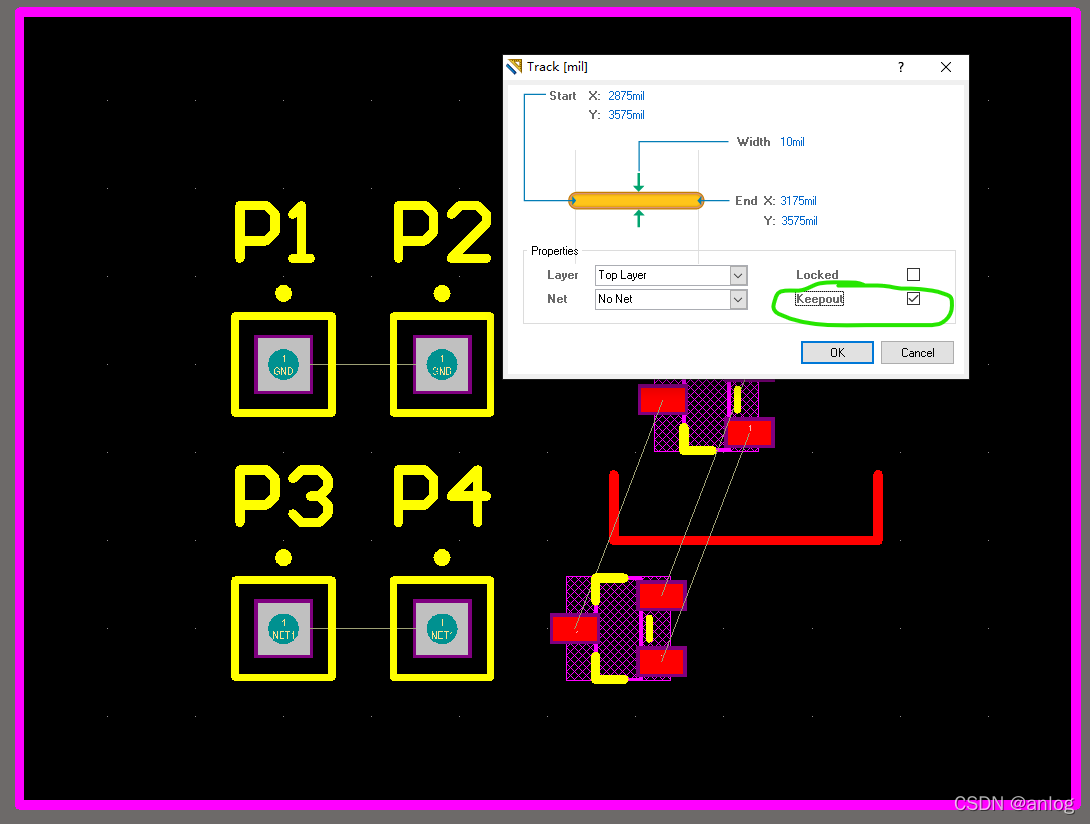

属性修改绿色画线部分的对号，然后确定

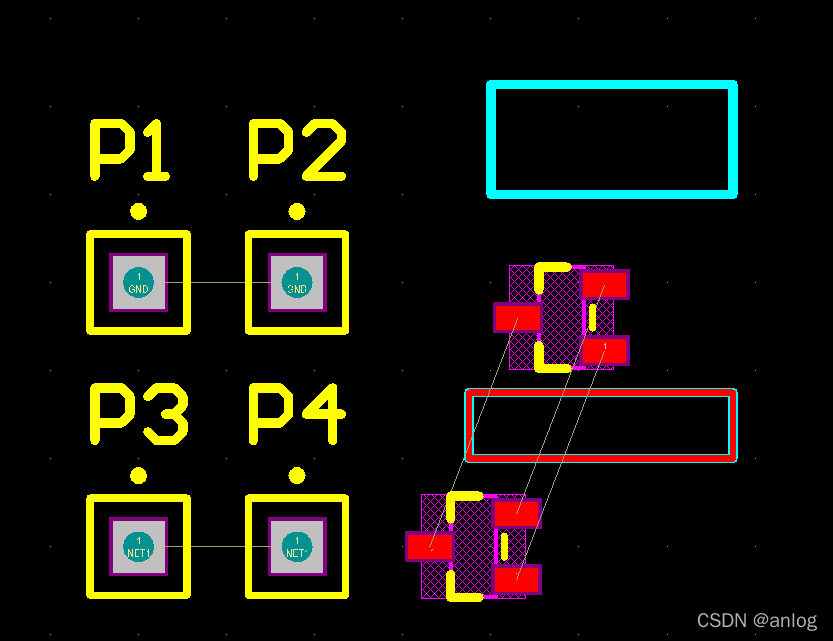

确定之后如下图（我的禁止布线层颜色特别设置了，因此线上周围的颜色比较特别。）

重复4，5步所有需要再顶层禁止布线的线。

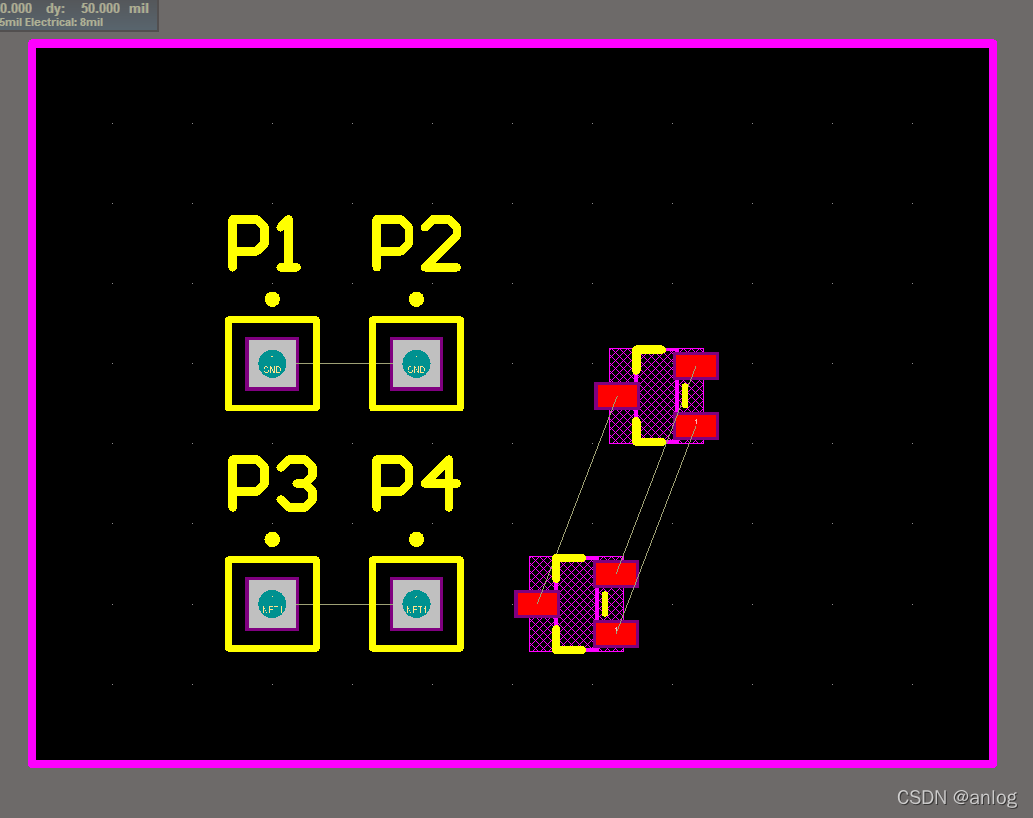

到此处应该是已经完成了设置。

下面是效果演示。

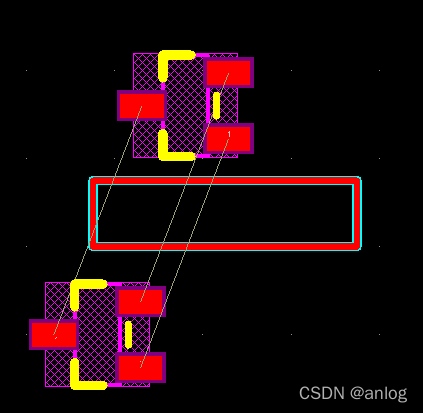

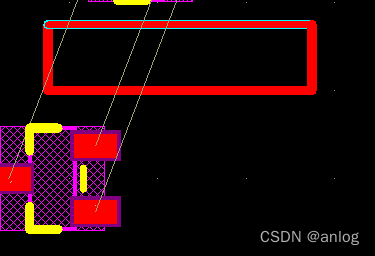

绘制一个所有层的禁止布线的线（作为对比）

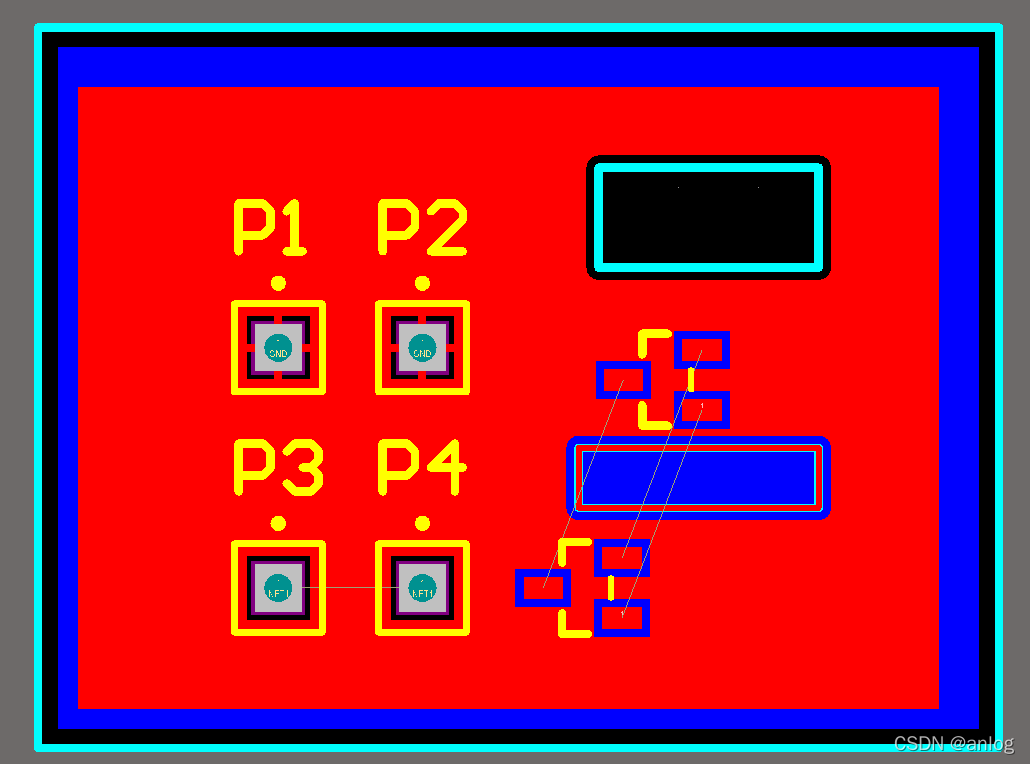

底层填充一下看看效果。

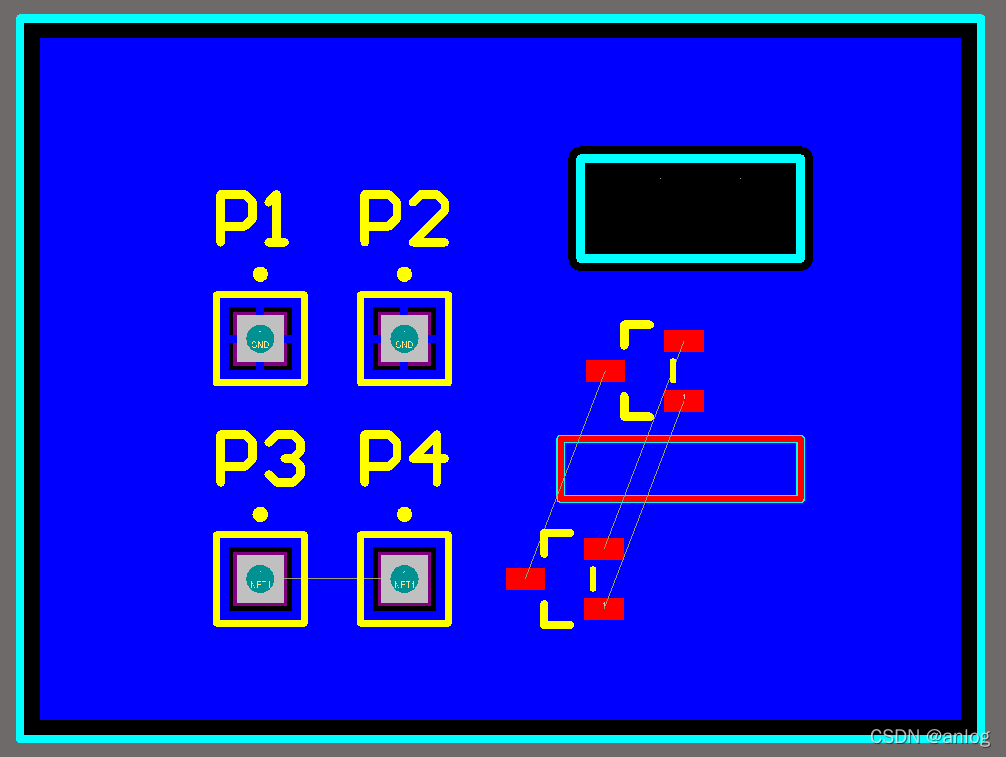

顶层填充西夏看看效果

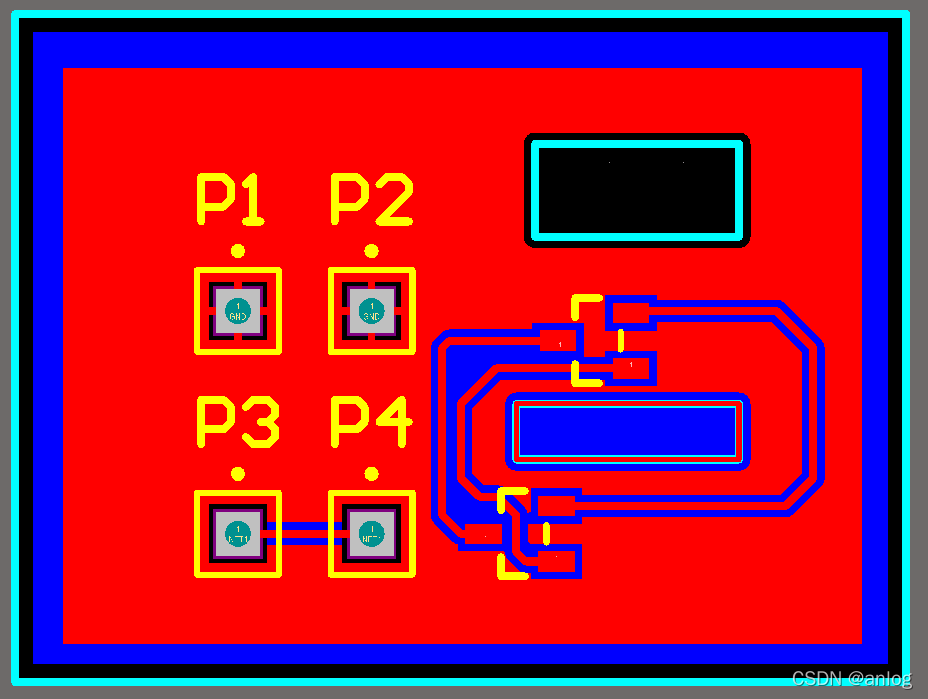

最终效果

可以弹道完美实现了顶层禁止布线。如果底层（内层）需要禁止布线道理也一样。

第一步：选择单独禁的层（如上面的例子中Toplayer层）
第二步：在上面画线
第三步：然后右键-属性-勾上Keepout

特此记录
