前言

注意:F0F1系列和F4系列的Flash读写操作不相同

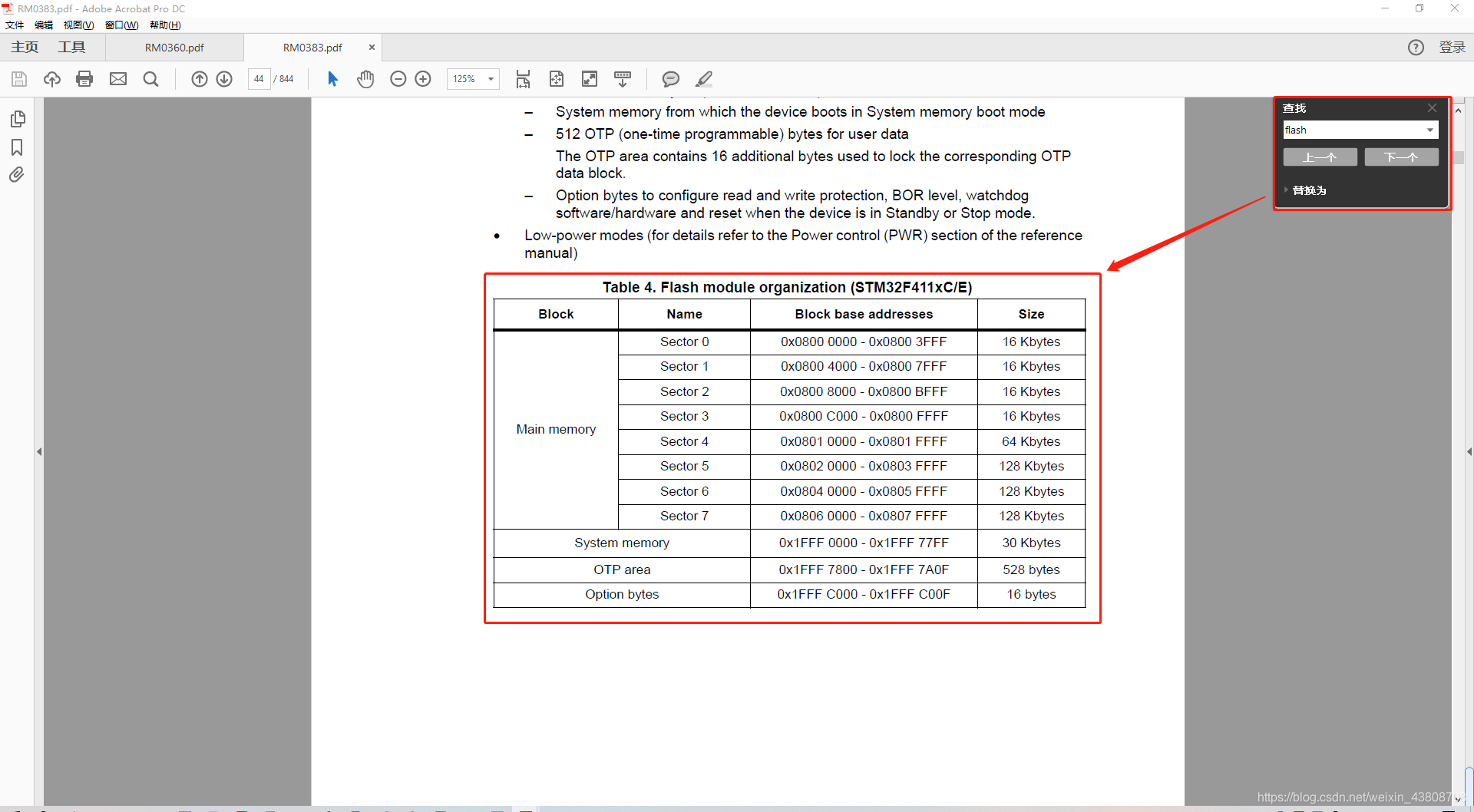

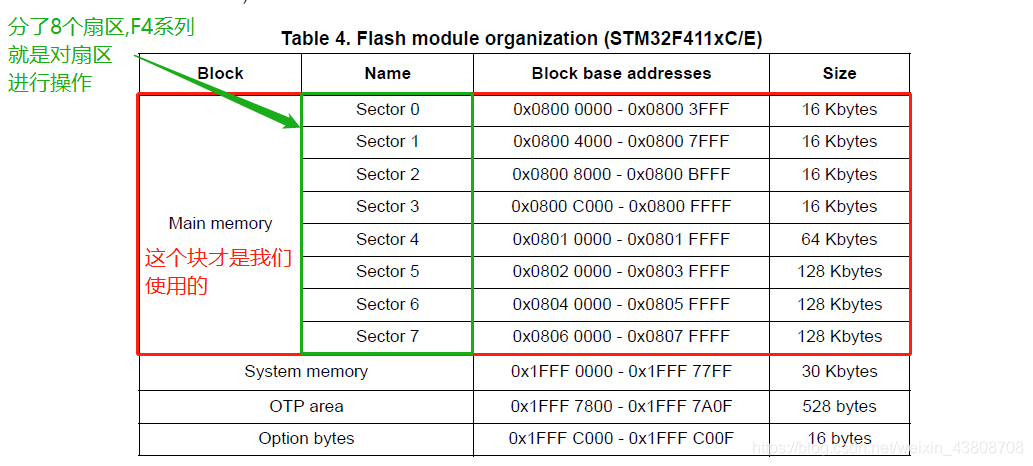

一、STM32CubeMX怎么查看芯片的Flash分布?

二、擦除F4系列Flash

本例程使用的是F411CEU6的型号芯片

1.擦除Flash代码

1.基本操作：

void FlashErase(void)
{
    int sect = 0;
    HAL_FLASH_Unlock();//解锁
    __HAL_FLASH_CLEAR_FLAG(FLASH_FLAG_EOP | FLASH_FLAG_OPERR | FLASH_FLAG_WRPERR |
                          FLASH_FLAG_PGAERR | FLASH_FLAG_PGPERR | FLASH_FLAG_PGSERR);//清除一些错误标志

    FLASH_Erase_Sector(1,FLASH_VOLTAGE_RANGE_3);//擦除指定的闪存扇区1(0x08004000~0x08007FFF)
    HAL_FLASH_Lock();//上锁
}
1
2
3
4
5
6
7
8
9
10

2.由开始地址计算出所在的扇区位置：

//F411CEU6 512k 8个扇区
uint32_t sectStartAddr[8]=
{
    0x08000000,//0
    0x08004000,//1
    0x08008000,//2
    0x0800c000,//3
    0x08010000,//4
    0x08020000,//5
    0x08040000,//6
    0x08060000 //7
};
//获取Sector的编号
int GetSectorFromAddress(uint32_t address)
{
    int sect;
    if( address < 0x08000000 || address > 0x0807FFFF )
        return -1;
    for( int i=0; i<8; i++ )
    {
        if( address >= sectStartAddr[i] && address < sectStartAddr[i+1] )
        {
            sect = i;
            break;
        }
    }
    return sect;
}

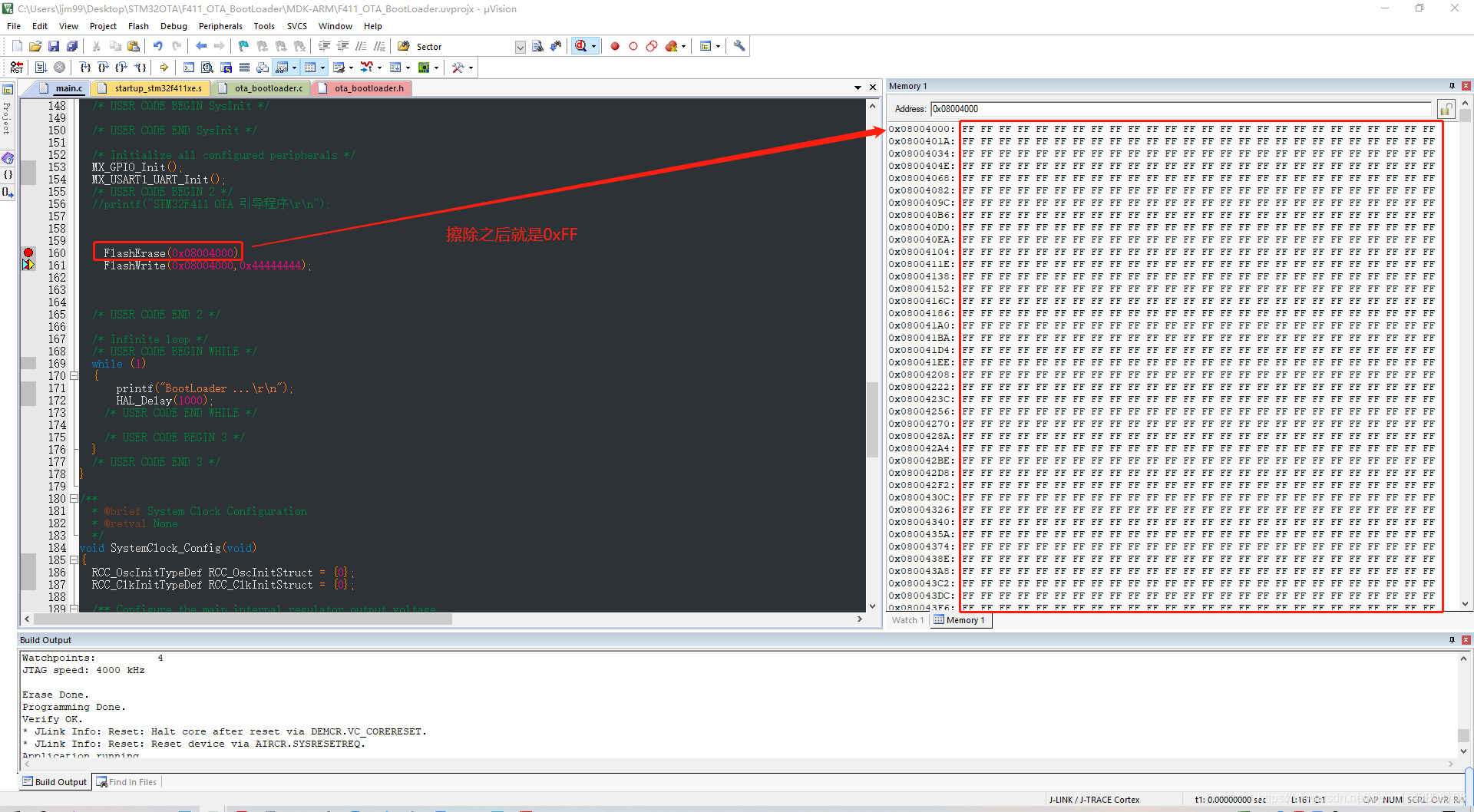

//清除扇区
//StartAddress:取值范围(0x08000000~0x0807FFFF)
void FlashErase(uint32_t StartAddress)
{
    int sect = 0;
    HAL_FLASH_Unlock();//解锁
    __HAL_FLASH_CLEAR_FLAG(FLASH_FLAG_EOP | FLASH_FLAG_OPERR | FLASH_FLAG_WRPERR |
                          FLASH_FLAG_PGAERR | FLASH_FLAG_PGPERR | FLASH_FLAG_PGSERR);//清除一些错误标志

    sect = GetSectorFromAddress(StartAddress);//获取地址所在的扇区
    FLASH_Erase_Sector(sect,FLASH_VOLTAGE_RANGE_3);//擦除指定的闪存扇区(0~7)
    HAL_FLASH_Lock();//上锁
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42

2.Flash写入数据

代码如下（32位数据写入,可以改成8/16/32/64位）：

//写数据
void FlashWrite(uint32_t StartAddress,uint32_t data)
{
	//可以添加一些 StartAddress地址 是否有效的判断
    HAL_FLASH_Unlock();//解锁
    HAL_FLASH_Program(FLASH_TYPEPROGRAM_WORD,StartAddress,data);
    HAL_FLASH_Lock();//上锁
}
1
2
3
4
5
6
7
8

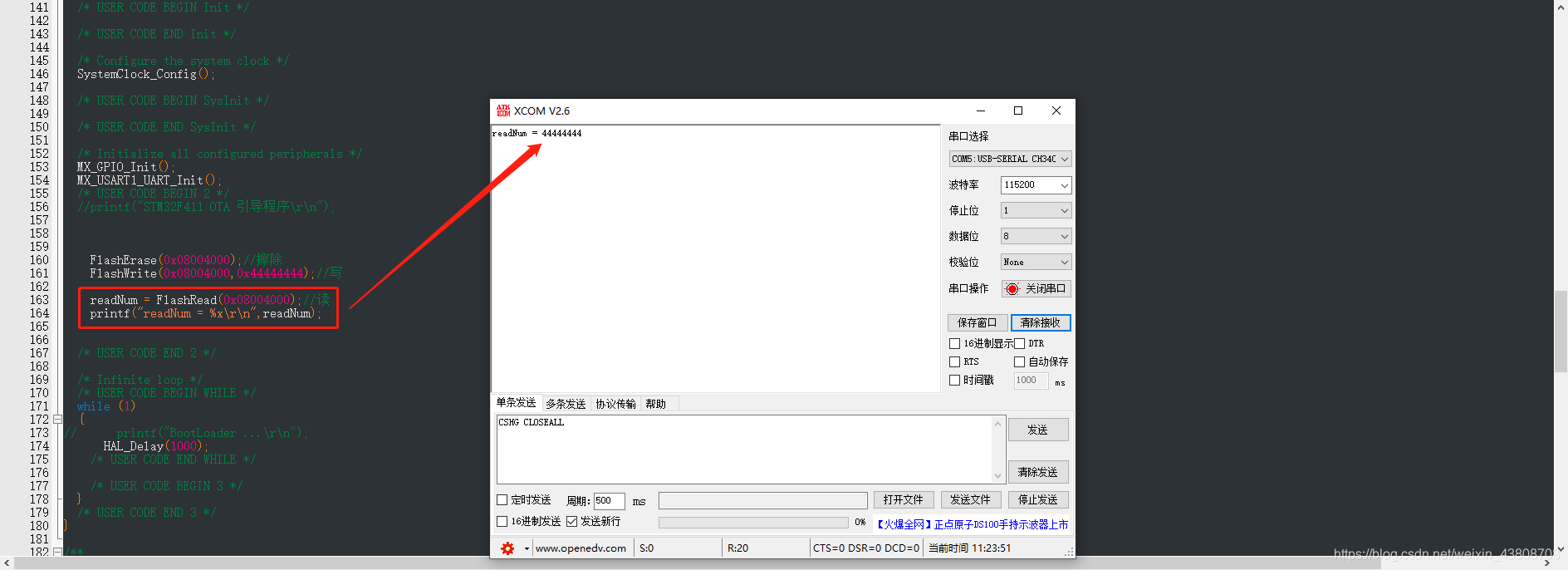

3.Flash读取数据

代码如下（示例）：

//读数据
uint32_t FlashRead(uint32_t StartAddress)
{
    return *(uint32_t *)StartAddress;
}
1
2
3
4
5

读取数据比较简单,直接返回地址的值就可以了

总结

Flash的擦除和写都需要进行 解锁 操作完了别忘记 上锁
