我们在使用串口调试的时候，经常会遇到TTL电平，RS232电平等概念，也经常分不清这两者的关系。到底MAX232和MAX3232芯片有什么作用？

噪声容限的定义：:

低电平噪声容限=最大输入低电平电压-最大输出低电平电压

高电平噪声容限=最小输出高电平电压-最小输入高电平电压

噪声容限=min{高电平噪声容限，低电平噪声容限}

对于噪声容限的计算，我查过数字电子技术基础书籍。以下的TTL噪声容限在书中的截图：

常用逻辑芯片特点
　　74LS系列：TTL 输入： TTL 输出：TTL
　　74HC系列：CMOS输入： CMOS输出：CMOS
　　74HCT系列：CMOS输入： TTL 输出：CMOS
　　CD4000系列：CMOS输入： CMOS 输出：CMOS

MAX232芯片与MAX3232芯片的作用：

前者用于民用消费级，后者用于军用级别，本质上都是用于把电平转为标准的RS232电平。

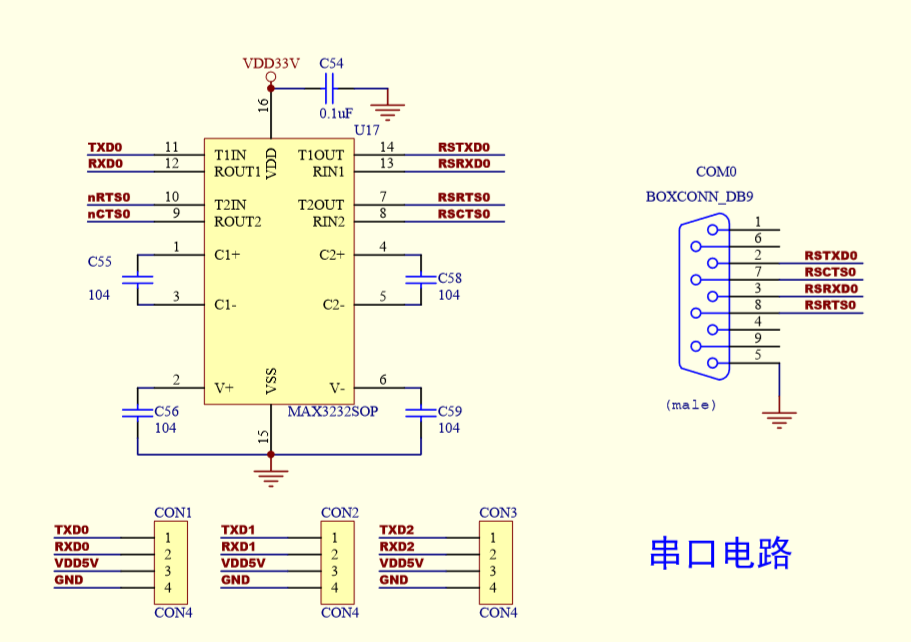

下面提供Mini2440的串口电路图：
