（1）Hough Line Transform用来做直线检测

（2）前提条件 – 边缘检测已经完成 （cv::Canny，输入的是8位的图像可以是单通道或多通道，输出的是8位单通道的灰度图像，再通过threshold转化为二值化图像）

（3）平面空间到极坐标空间转换

极坐标也就是霍夫空间的坐标。

2、霍夫直线变换的例子

（1）对于任意一条直线上的所有点来说

（2）变换到极坐标中，从[0~360]空间，可以得到r的大小

（3）属于同一条直线上点在极坐标空(r, theta)必然在一个点上有最强的信号出现，根据此反算到平面坐标中就可以得到直线上各点的像素坐标。从而得到直线

（4）从平面坐标变换到霍夫空间（极坐标）

3、相关API学习（代码例子）

（1）标准的霍夫变换 cv::HoughLines从平面坐标转换到霍夫空间，最终输出是极坐标空间；表示形式为：。

cv::HoughLines(

InputArray src, // 输入图像，必须8-bit的灰度图像

OutputArray lines, // 输出的极坐标来表示直线

double rho, // 生成极坐标时候的像素扫描步长

double theta, //生成极坐标时候的角度步长，一般取值CV_PI/180

int threshold, // 阈值，只有获得足够交点的极坐标点才被看成是直线

double srn=0;// 是否应用多尺度的霍夫变换，如果不是设置0表示经典霍夫变换

double stn=0;//是否应用多尺度的霍夫变换，如果不是设置0表示经典霍夫变换

double min_theta=0; // 表示角度扫描范围 0 ~180之间， 默认即可

double max_theta=CV_PI

) // 一般情况是有经验的开发者使用，需要自己反变换到平面空间（少用）

（2）霍夫变换直线概率 cv::HoughLinesP最终输出是直线的两个点**（常用）**

cv::HoughLinesP(

InputArray src, // 输入图像，必须8-bit的灰度图像

OutputArray lines, // 输出的极坐标来表示直线

double rho, // 生成极坐标时候的像素扫描步长

double theta, //生成极坐标时候的角度步长，一般取值

CV_PI/180 int threshold, // 阈值，只有获得足够交点的极坐标点才被看成是直线

double minLineLength=0;// 最小直线长度

double maxLineGap=0;// 最大间隔

)

（3）检测结果

（4）代码演示：

#include<opencv2\opencv.hpp>
#include<iostream>
#include <math.h>

using namespace cv;
using namespace std;

// Hough Line霍夫直线检测
int main(int argc, char** argv) {
	Mat src, src_gray, dst;
	src = imread("line.jpg");
	if (!src.data) {
		printf("could not load image...\n");
		return -1;
	}

	char INPUT_TITLE[] = "input image";
	char OUTPUT_TITLE[] = "hough-line-detection";
	namedWindow(INPUT_TITLE, CV_WINDOW_AUTOSIZE);
	namedWindow(OUTPUT_TITLE, CV_WINDOW_AUTOSIZE);
	imshow(INPUT_TITLE, src);

	// extract edge
	Canny(src, src_gray, 150, 200);
	cvtColor(src_gray, dst, CV_GRAY2BGR);
	imshow("edge image", src_gray);

	vector<Vec2f> lines;
	HoughLines(src_gray, lines, 1, CV_PI / 180, 150, 0, 0);
	for (size_t i = 0; i < lines.size(); i++) {
		float rho = lines[i][0]; // 极坐标中的r长度
		float theta = lines[i][1]; // 极坐标中的角度
		Point pt1, pt2;
		double a = cos(theta), b = sin(theta);
		double x0 = a * rho, y0 = b * rho;
		// 转换为平面坐标的四个点
		pt1.x = cvRound(x0 + 1000 * (-b));
		pt1.y = cvRound(y0 + 1000 * (a));
		pt2.x = cvRound(x0 - 1000 * (-b));
		pt2.y = cvRound(y0 - 1000 * (a));
		line(dst, pt1, pt2, Scalar(0, 0, 255), 1, CV_AA);
	}

	/*
	vector<Vec4f> plines;
	HoughLinesP(src_gray, plines, 1, CV_PI / 180.0, 10, 0, 10);
	Scalar color = Scalar(0, 0, 255);
	for (size_t i = 0; i < plines.size(); i++) {
		Vec4f hline = plines[i];
		line(dst, Point(hline[0], hline[1]), Point(hline[2], hline[3]), color, 3, LINE_AA);
	}*/
	imshow(OUTPUT_TITLE, dst);

	waitKey(0);
	return 0;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56

效果展示：

三、霍夫变换—圆检测

1、霍夫圆检测原理

（1）从平面坐标到极坐标转换三个参数

（2）假设平面坐标的任意一个圆上的点，转换到极坐标中：                         处有最大值，霍夫变换正是利用这个原理实现圆的检测。

2、相关API学习（代码例子）

（1）cv::HoughCircles

因为霍夫圆检测对噪声比较敏感，所以首先要对图像做中值滤波。

基于效率考虑，Opencv中实现的霍夫变换圆检测是基于图像梯度的实现，分为两步：

1）检测边缘，发现可能的圆心

2）基于第一步的基础上从候选圆心开始计算最佳半径大小

HoughCircles(

InputArray image, // 输入图像 ,必须是8位的单通道灰度图像

OutputArray circles, // 输出结果，发现的圆信息

Int method, // 方法 - HOUGH_GRADIENT

Double dp, // dp = 1;

Double mindist, // 10 最短距离-可以分辨是两个圆的，否则认为是同心圆- src_gray.rows/8 Double param1, // canny edge detection low threshold

Double param2, // 中心点累加器阈值 – 候选圆心

Int minradius, // 最小半径 Int maxradius//最大半径

)

（2）代码演示：

#include <opencv2/opencv.hpp>
#include <iostream>
#include <math.h>

using namespace cv;
using namespace std;
int main(int argc, char** argv) {
	Mat src, dst;
	src = imread("circle.jpg");
	if (!src.data) {
		printf("could not load image...\n");
		return -1;
	}
	char INPUT_TITLE[] = "input image";
	char OUTPUT_TITLE[] = "hough circle demo";
	namedWindow(INPUT_TITLE, CV_WINDOW_AUTOSIZE);
	namedWindow(OUTPUT_TITLE, CV_WINDOW_AUTOSIZE);
	imshow(INPUT_TITLE, src);

	// 中值滤波
	Mat moutput;


![img](https://img-blog.csdnimg.cn/img_convert/0fbf9fa90abb1f2a220c999605da4934.png)
![img](https://img-blog.csdnimg.cn/img_convert/09513fbd0f23d866615dcd475d27967c.png)

**既有适合小白学习的零基础资料，也有适合3年以上经验的小伙伴深入学习提升的进阶课程，涵盖了95%以上C C++开发知识点，真正体系化！**

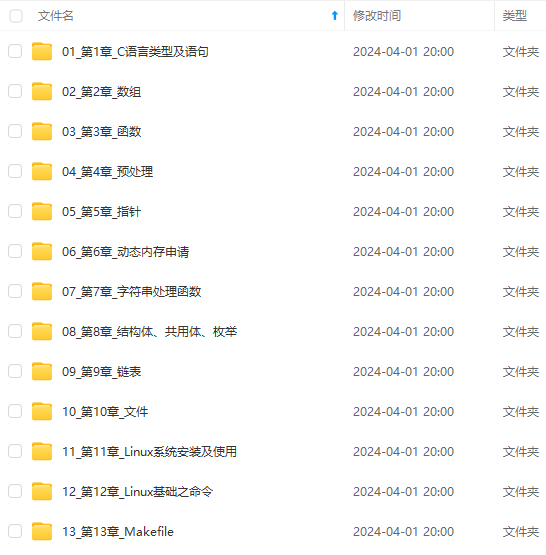

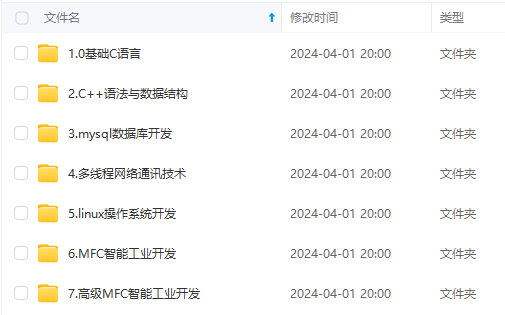

**由于文件比较多，这里只是将部分目录截图出来，全套包含大厂面经、学习笔记、源码讲义、实战项目、大纲路线、讲解视频，并且后续会持续更新**
