全差分运放

全差分运放: 即指输入和输出都是差分信号的运放，其优点为能提供更低的噪声，较大的输出电压摆幅和共模抑制比，可较好地抑制谐波失真的偶数阶项等。

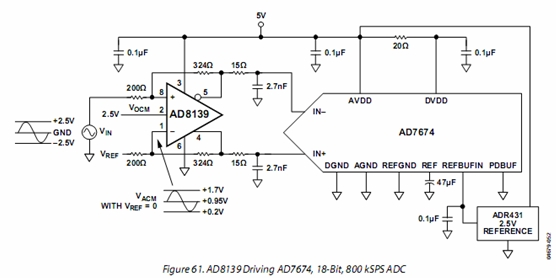

与普通运放不同的是它多了一个OCM pin，即output common mode voltage pin，用于设置输出共模电压的电平。全差分放大器使用时还需要注意其共模输入范围，共模输出范围，ADC的共模输入范围等。还有一个指标输入电阻值得注意，上图中，输入电阻很小，大概在200左右。即使是差分输入，输入电阻也只有400，所以前级的驱动能力需要较大。

V1--Vout+  V2--Vout-


V1+V2 = 2*Vocm
V1-V2 = Gain*VIn


V1 = Vocm +Gain*VIn/2
V2 = Vocm -Gain*VIn/2
