OpenGL学习笔记——VBO与VAO

VBO

什么是VBO

知识回顾：

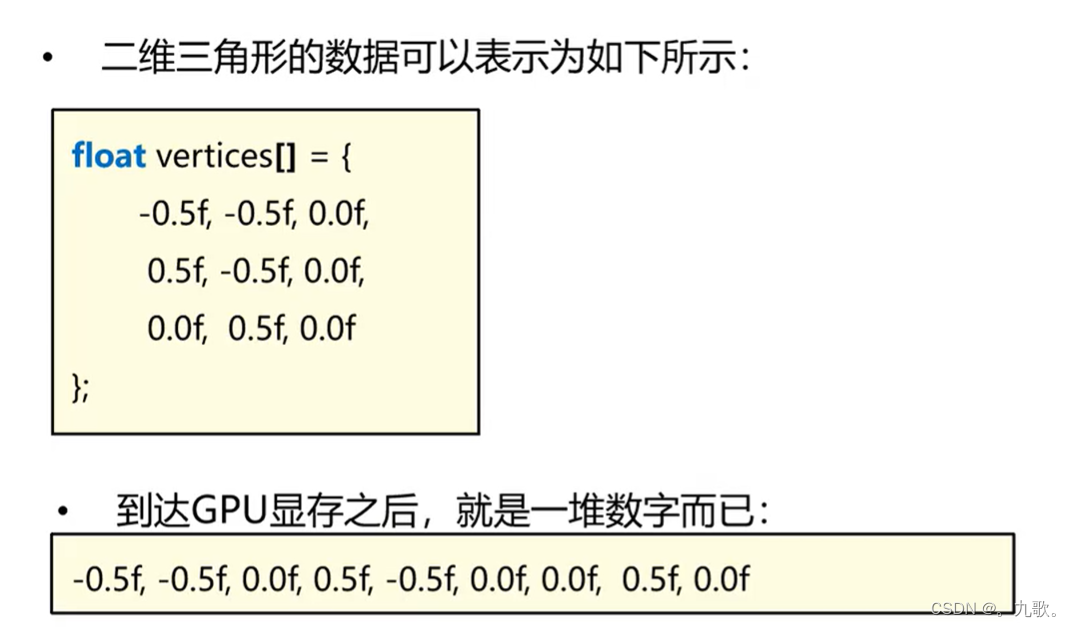

二维三角形的数据可以表示为如下所示

float vertices[] = {
    -0.5f,-0.5f, 0.5f,
     0.5f,-0.5f, 0.0f,
     0.0f, 0.5f, 0.0f
};

图形渲染本质上，就是CPU端的C++程序控制GPU行为的过程，控制过程包括数据传输和指令发送 在内存中，以上数据以vertices数组存储，那么在显存中呢？则需要VBO

VBO(Vertex Buffer Object):表示在GPU显存上的一段存储空间对象

VBO在C++中表现为一个 unsigned int 类型变量，理解成为GPU内存对象的一个ID编号

VBO创建与销毁

VBO的创建： void glGenBuffers(GLsizei n , GLuint *buffers)

n: 创建多少个VBO  buffers：创建出来的vbo编号们，都放到buffer指向的数组中

VBO的销毁： void glDeleteBuffers(GLsizei n, GLuint *buffers)

n:删除多少个VBO ，buffers：要删除的vbo编号数组

示例如下：

// 学会创建销毁vbo
void prepare() {
    GLuint vbo = 0;
    glGenBuffers(1, &vbo); // 创建一个vbo 编号放到后者指向的数组
    glDeleteBuffers(1, &vbo);// 销毁一个vbo

    GLuint vboArr[] = { 0,0,0 };
    glGenBuffers(3, vboArr); //创建n个vbo
    glDeleteBuffers(3, vboArr); //销毁n个vbo

}

VBO的绑定与数据

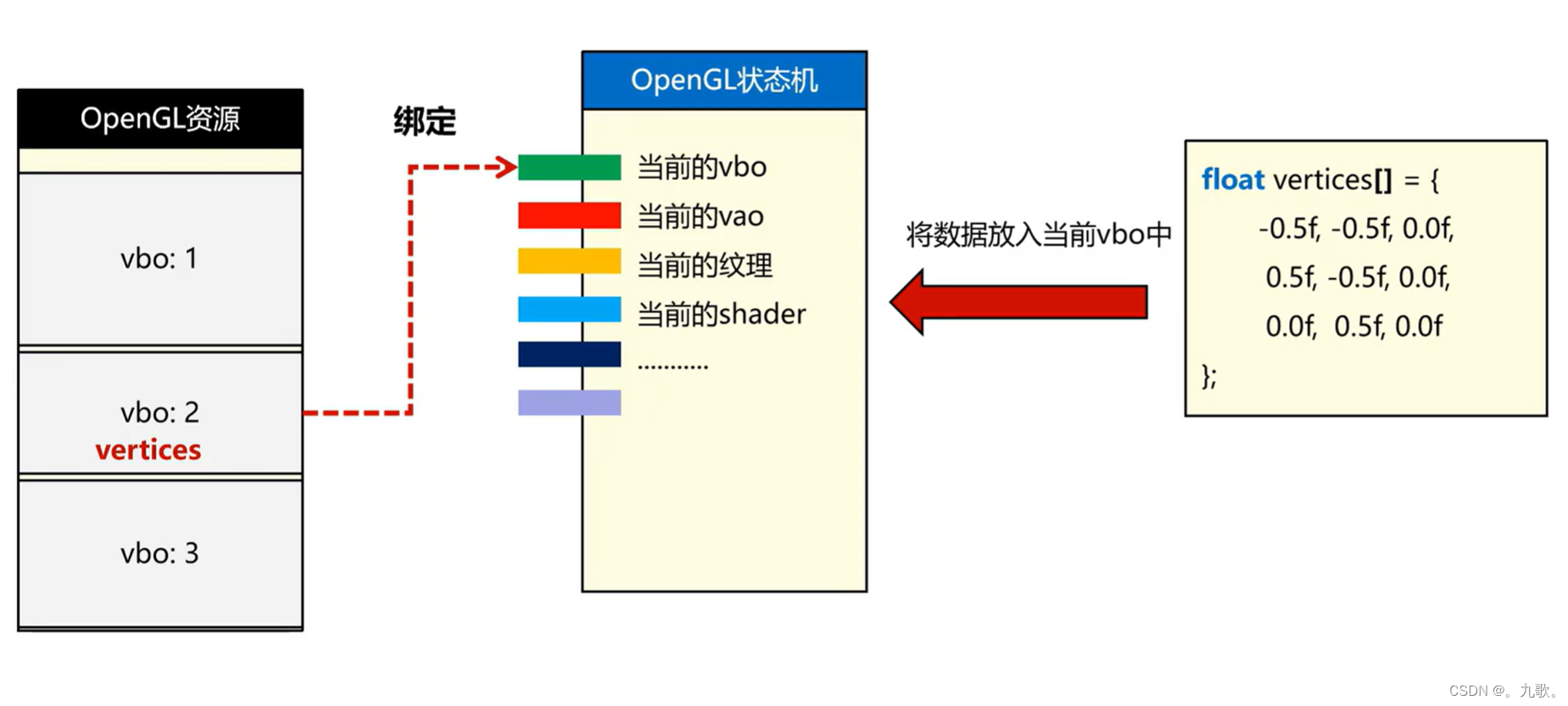

绑定： 将某个资源，与OpenGL状态机中的某个状态插槽进行关联

VBO的绑定：

void glBindBuffer(GLenum target,GLuint buffer)

target: 把当前的vbo绑定到状态机的哪个状态插槽

buffer：绑定的vbo编号；0表示不绑定任何buffer

VBO填入数据：

void glBufferData(GLenum target,GLsizeiptr size,const void* data,GLenum usage)

target:针对状态机哪个状态插槽的buffer（绑定在某个插槽上的不一定是vbo，也可能是别的）

size：装入当前buffer的数据大小

data：装有数据的数组指针

usage：当前buffer的用法：1、GL_STATIC_DRAW vbo模型数据不会频繁改变 2、GL_DYNAMIC_DRAW: vbo模型数据会频繁改变

注意：此函数调用的时候，会重新开辟存储空间！尽可能谨慎使用

示例代码 如下

void prepareVBO() {
    float vertices[] = {
        -0.5f,-0.5f, 0.5f,
         0.5f,-0.5f, 0.0f,
         0.0f, 0.5f, 0.0f
    };

    GLuint vbo = 0;
    glGenBuffers(1, &vbo);//生成一个vbo

    // 绑定当前vbo 到opengl状态机当前vbo 插槽
    // GL_ARRAY_BUFFER：表示当前vbo这个插槽
    glBindBuffer(GL_ARRAY_BUFFER, vbo);

    //向当前vbo传输数据，也是在开辟显存
    glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);
}

VBO多属性数据存储

下面给出两种方案，首先是SingleBuffer 每个属性放在一个单独的vbo当中

void prepareSingleBuffer() {
    //准备顶点颜色与数据
    float positions[] = {
        -0.5f, -0.5f ,0.0f,
         0.5f, -0.5f ,0.0f,
         0.0f,  0.5f ,0.0f
    };
    float colors[] = {
        1.0f ,0.0f,0.0f,
        0.0f,1.0f,0.0f,
        0.0f,0.0f,1.0f
    };
    // 为位置和颜色各自生成一个vbo
    GLuint posVbo = 0, colorVbo = 0;
    glGenBuffers(1, &posVbo);
    glGenBuffers(1, &colorVbo);

    //给两个分开的vbo各自填充数据
    //position
    glBindBuffer(GL_ARRAY_BUFFER, posVbo);
    glBufferData(GL_ARRAY_BUFFER, sizeof positions, positions, GL_STATIC_DRAW);

    // color 填充数据
    glBindBuffer(GL_ARRAY_BUFFER, colorVbo);
    glBufferData(GL_ARRAY_BUFFER, sizeof colors, colors, GL_STATIC_DRAW);
}

第二种是InterleavedBuffer 所有属性都存储在一个vbo当中

void prepareInterleavedBuffer() {
    float vertices[] = {
        -0.5f,-0.5f,-0.5f, 0.0f, 1.0f, 0.0f,
         0.5f,-0.5f,  0.0f, 0.0f, 1.0f, 0.0f,
         0.0f, 0.5f,  0.0f, 0.0f, 0.0f, 1.0f
    };

    GLuint vbo = 0;
    glGenBuffers(1, &vbo);
    glBindBuffer(GL_ARRAY_BUFFER, vbo);
    glBufferData(GL_ARRAY_BUFFER, sizeof vertices, vertices, GL_STATIC_DRAW);
}

VAO

什么是VAO

1. GPU如何知道这些数据的用处？（位置，颜色，法线，ID）
2. GPU如何知道每个顶点有几个FLOAT?
3. GPU如何知道这组数据包含几种属性？ （位置？颜色？uv）

在图形学编程中，对于一组纯粹的数据，我们往往给出一段描述结构

每个顶点三个数字 - size

每个数字都是float类型 -type

每个顶点的数据，步长为12byte -stride（步长属性并不多余，每个顶点中不一定只包含位置信息，还可能有其他信息）

多个VBO情况

铺垫完这些，接下来就可以介绍介绍什么是VAO了

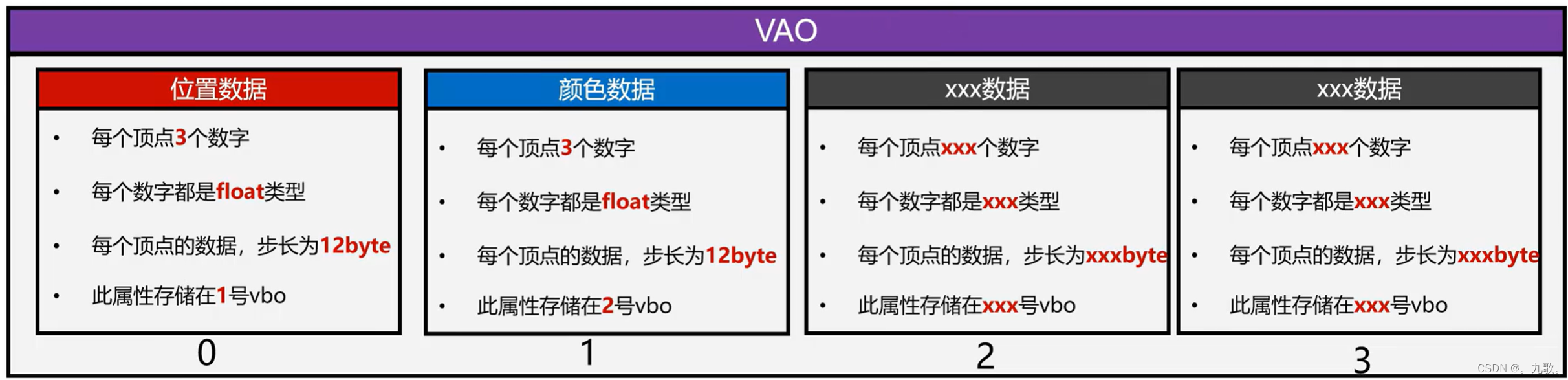

VAO(Vertex Array Object)：顶点数组对象，用于存储一个Mesh网络所有的顶点属性描述信息

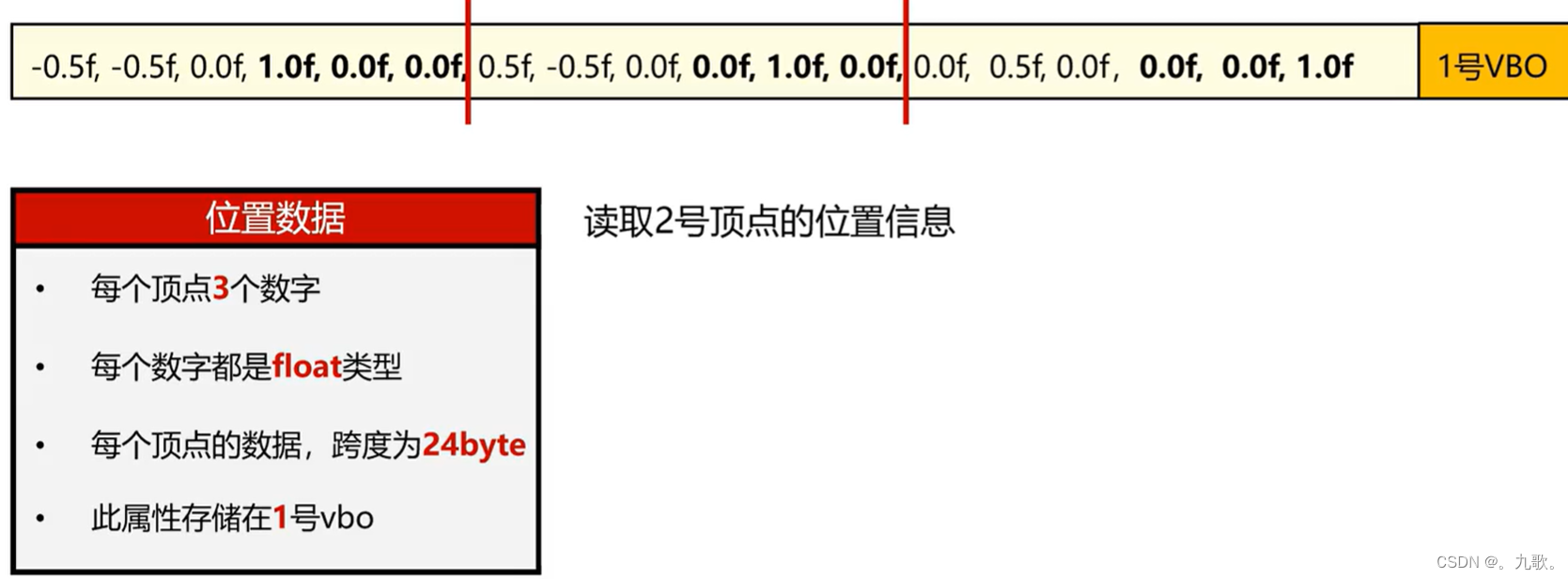

三角形的位置与颜色可以交叉放到同一个vbo当中，如何描述呢？

对于位置数据，它的信息放在每个顶点的前头，与前面相差不大

而对于颜色数据，我们则需要知道它在每个顶点的哪个位置，但是使用步长移动指针，只能以每个顶点为单位移动！所以我们需要知道：顶点数据内部，每个属性相对开头的偏移量（offset）

VAO完整描述

对于三角形顶点的某一个属性，我们需要知道的描述信息为：

1. 每个顶点xxx个数字
2. 每个数字都是xxx类型
3. 每个顶点的数据，步长为xxx byte
4. 此属性数据在顶点数据内的偏移量 offset
5. 此属性存储在xxx号vbo

VAO创建与删除

VAO的创建：

void glGenVertexArrays(GLsizei n, GLuint *arrays)

n:创建多少个vao   arrays：创建出来的vao编号们，都放到arrays指向的数组中

VAO的绑定：

void glBindVertexArray(GLuint array)

array:要绑定的vao编号

VAO加入对于VBO的描述：

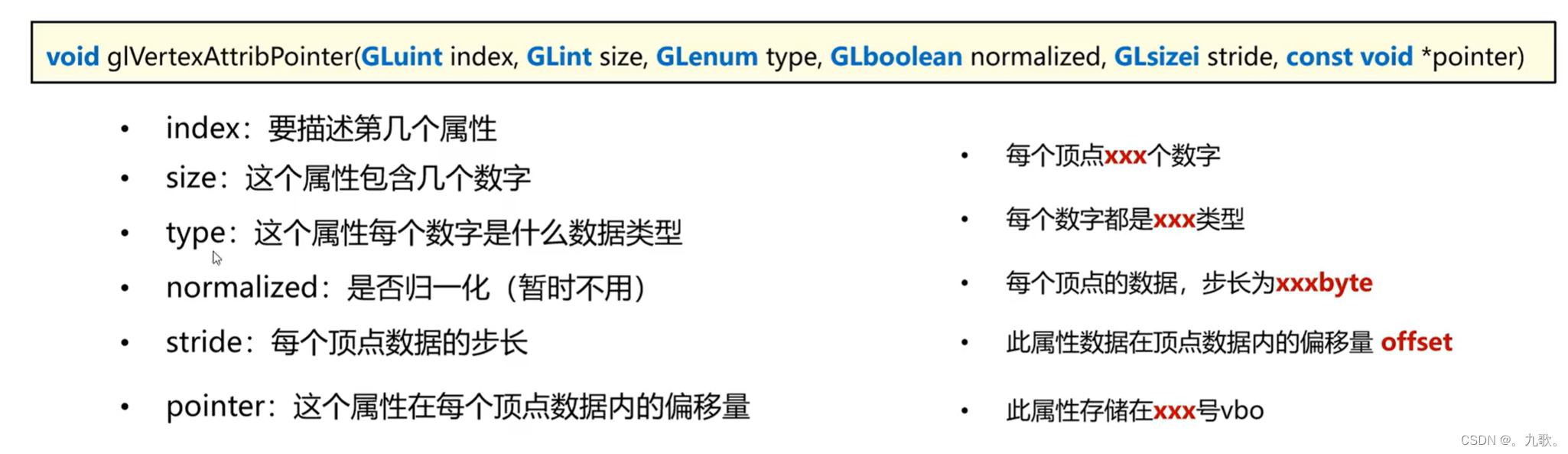

void glVertexAttribPointer(GLuint index, GLint size, GLenum type, GLboolean normalized,GLsizei stride,const void* pointer)

这个函数似乎没有体现和vbo的关系，我们怎么知道我们在描述哪个vbo呢？下节见分晓

VAO的删除：

void glDeleteVertexArrays(GLsizei n, GLuint *arrays)

n:删除多少个vao  arrays：要删除的vao存放数组

VAO-SingleBuffer策略

void prepareVAO() {
    //准备顶点颜色与数据
    float positions[] = {
        -0.5f, -0.5f ,0.0f,
         0.5f, -0.5f ,0.0f,
         0.0f,  0.5f ,0.0f
    };
    float colors[] = {
        1.0f ,0.0f,0.0f,
        0.0f,1.0f,0.0f,
        0.0f,0.0f,1.0f
    };
    // 为位置和颜色各自生成一个vbo
    GLuint posVbo = 0, colorVbo = 0;
    glGenBuffers(1, &posVbo);
    glGenBuffers(1, &colorVbo);
    //position
    glBindBuffer(GL_ARRAY_BUFFER, posVbo);
    glBufferData(GL_ARRAY_BUFFER, sizeof positions, positions, GL_STATIC_DRAW);
    // color 填充数据
    glBindBuffer(GL_ARRAY_BUFFER, colorVbo);
    glBufferData(GL_ARRAY_BUFFER, sizeof colors, colors, GL_STATIC_DRAW);

    //生成vao 并且绑定
    GLuint vao = 0;
    glGenVertexArrays(1, &vao);
    glBindVertexArray(vao);

    //4 分别将位置 / 颜色属性的描述信息加入到vao当中
    glBindBuffer(GL_ARRAY_BUFFER, posVbo); // 只有绑定了posVbo 下面的描述属性才会与此vbo相关
    glEnableVertexAttribArray(0); // 激活vao的第一个位置
    glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 3 * sizeof(float), (void*)0);

    glBindBuffer(GL_ARRAY_BUFFER,colorVbo);
    glEnableVertexAttribArray(1);
    glVertexAttribPointer(1,3,GL_FLOAT,GL_FALSE,3*sizeof(float),(void*)0);

    glBindVertexArray(0); //解绑vao

}

一个VAO是否就能够代表整个三角形？答案是可以的。

通过这个VAO，我们是不是可以了解到这个三角形的一切？这个三角形的位置信息，我们通过vao，通过0号属性，跟posVbo挂钩，就能找到它的位置信息。同理颜色信息描述。

VAO-InterleavedBuffer策略

void prepareInterleavedBuffer() {
    //准备好 interleaved数据  位置+颜色
    float vertices[] = {
        -0.5f,-0.5f,-0.5f, 0.0f, 1.0f, 0.0f,
         0.5f,-0.5f,  0.0f, 0.0f, 1.0f, 0.0f,
         0.0f, 0.5f,  0.0f, 0.0f, 0.0f, 1.0f
    };

    //创建唯一的vbo
    GLuint vbo = 0;
    glGenBuffers(1, &vbo);
    glBindBuffer(GL_ARRAY_BUFFER, vbo);
    glBufferData(GL_ARRAY_BUFFER, sizeof vertices, vertices, GL_STATIC_DRAW);

    //创建并绑定vao
    GLuint vao = 0;
    glGenVertexArrays(1, &vao);
    glBindVertexArray(vao);

    //为 vao加入位置和颜色的描述信息
    //4.1 位置描述信息
    glEnableVertexAttribArray(0);
    glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 6 * sizeof(float), (void*)0);
    //放到0号位置，每个顶点3个数据，类型，一个顶点的数据共多少(步长)，偏移量

    glEnableVertexAttribArray(1); //激活
    glVertexAttribPointer(1, 3, GL_FLOAT, GL_FALSE, 6 * sizeof(float), (void*)3);

    glBindVertexArray(0);
}
