1.时序逻辑电路的波形观看方法

要点：以时钟上升沿为界限，上升沿前看输入，上升沿后看输出，由输入得到输出。

举例：

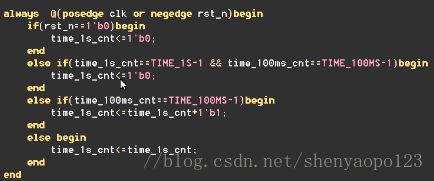

在此时序逻辑电路中，输入信号为if（）中的两个变量：time_1s_cnt和time_100s_cnt，二者决定了输出信号time_1s_cnt的变化，在仿真波形中，时钟上升沿前要看“time_1s_cnt和time_100s_cnt”两者的值，其值决定了时钟上升沿后的“time_1s_cnt”的值，以此为依据来分析时序逻辑电路的波形。

2.组合逻辑电路的波形观看方法

要点：一旦输入变化，输出马上变化，此变化此时进行，与时钟无关。
