STM 32汇编语言的学习_stm32汇编语言

作者：weixin_40725706 | 2024-03-21 11:47:48

赞

踩

stm32汇编语言

一、STM32的三种boot模式

1.1 boot简介：

所谓启动，一般来说就是指我们下好程序后，重启芯片时，SYSCLK的第4个上升沿，BOOT引脚的值将被锁存。用户可以通过设置BOOT1和BOOT0引脚的状态，来选择在复位后的启动模式。

BOOT1BOOT0启动模式说明
X0主闪存存储器主闪存存储器被选为启动区域
01系统存储器系统存储器被选为启动区域
11内置SRAM内置SRAM被选为启动区域

STM32上电或者复位后，代码区始终从0x00000000开始，三种启动模式其实就是将各自存储空间的地址映射到0x00000000中。

（1）从Flash(主闪存) 启动，将主Flash地址0x08000000映射到0x00000000，这样代码启动之后就相当于从0x08000000开始。

（2）从RAM 启动，将RAM地址0x20000000映射到0x00000000,这样代码启动之后就相当于从0x20000000开始。

（3）从系统存储器启动。首先控制BOOT0 BOOT1管脚，复位后，STM32与上述两种方式类似，从系统存储器地址0x1FFF F000开始执行代码。系统存储器存储的其实就是STM32自带的bootloader代码，在bootloader中提供了UART1的接口，通过此接口可以将用户所需的程序代码下载到主Flash中，下载完毕后，此时程序代码已经存储在主Flash当中，这时切换启动模式（从主Flash启动），复位后所执行的就是刚刚下载到Flash中的代码了。

1.2 下载方式：

Step1：将BOOT0设置为1，BOOT1设置为0，然后按下复位键，这样才能从系统存储器启动BootLoader
Step2：最后在BootLoader的帮助下，通过串口下载程序到Flash中
Step3：程序下载完成后，又有需要将BOOT0设置为GND，手动复位，这样，STM32才可以从Flash中启动可以看到

1.3 演示：

1、程序代码：

#include <stdio.h>
#include <stdlib.h>
//定义全局变量
int init_global_a = 1;
int uninit_global_a;
static int inits_global_b = 2;
static int uninits_global_b;
void output(int a)
{
	printf("hello");
	printf("%d",a);
	printf("\n");
}
int main( )
{
	//定义局部变量
	int a=2;
	static int inits_local_c=2, uninits_local_c;
    int init_local_d = 1;
    output(a);
    char *p;
    char str[10] = "lyy";
    //定义常量字符串
    char *var1 = "1234567890";
    char *var2 = "qwertyuiop";
    //动态分配
    int *p1=malloc(4);
    int *p2=malloc(4);
    //释放
    free(p1);
    free(p2);
    printf("栈区-变量地址\n");
    printf("                a：%p\n", &a);
    printf("                init_local_d：%p\n", &init_local_d);
    printf("                p：%p\n", &p);
    printf("              str：%p\n", str);
    printf("\n堆区-动态申请地址\n");
    printf("                   %p\n", p1);
    printf("                   %p\n", p2);
    printf("\n全局区-全局变量和静态变量\n");
    printf("\n.bss段\n");
    printf("全局外部无初值 uninit_global_a：%p\n", &uninit_global_a);
    printf("静态外部无初值 uninits_global_b：%p\n", &uninits_global_b);
    printf("静态内部无初值 uninits_local_c：%p\n", &uninits_local_c);
    printf("\n.data段\n");
    printf("全局外部有初值 init_global_a：%p\n", &init_global_a);
    printf("静态外部有初值 inits_global_b：%p\n", &inits_global_b);
    printf("静态内部有初值 inits_local_c：%p\n", &inits_local_c);
    printf("\n文字常量区\n");
    printf("文字常量地址     ：%p\n",var1);
    printf("文字常量地址     ：%p\n",var2);
    printf("\n代码区\n");
    printf("程序区地址       ：%p\n",&main);
    printf("函数地址         ：%p\n",&output);
    return 0;
}


  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51
  • 52
  • 53
  • 54
  • 55
  • 56
  • 57

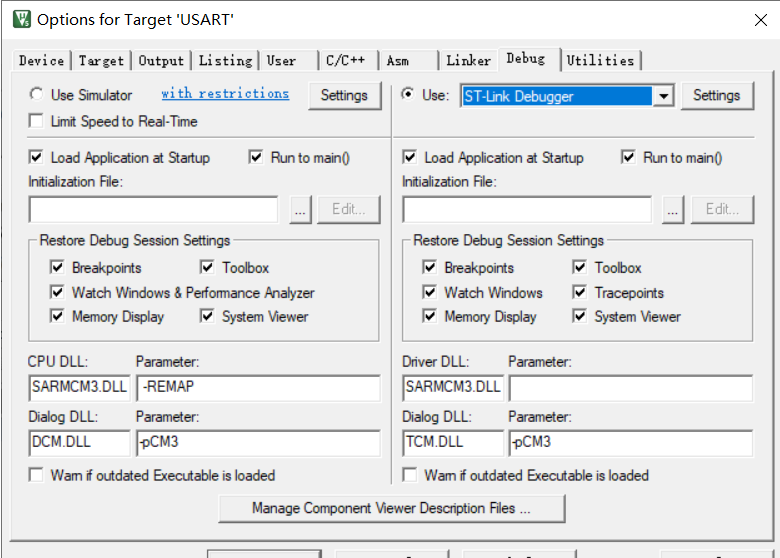

2、通过ST-Link下载程序：
在这里插入图片描述

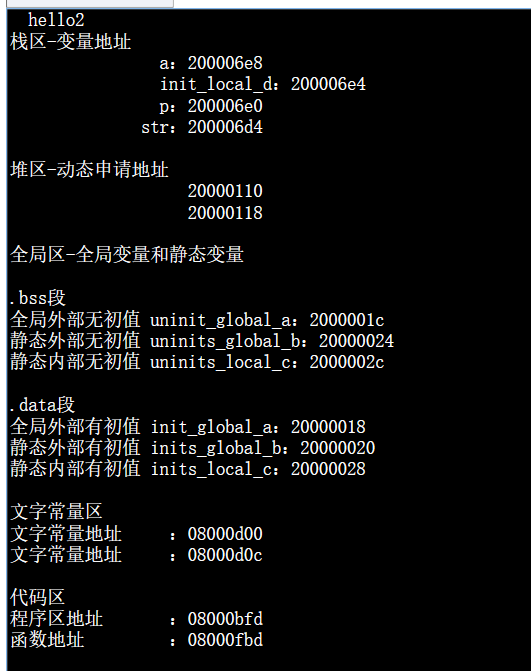

3、结果查看：
在这里插入图片描述
4、结果分析：

实验结论和理论一致

  • 1

2、汇编语言

2.1简介：

汇编语言（Assembly Language）是任何一种用于 电子计算机 、 微处理器 、 微控制器 或其他可编程器件的低级语言，亦称为符号语言。. 在汇编语言中，用 助记符 代替 机器指令 的 操作码 ，用地址符号或标号代替指令或 操作数 的地址。. 在不同的设备中，汇编语言对应着不同的机器语言 指令集 ，通过汇编过程转换成机器指令。. 特定的汇编语言和特定的机器语言指令集是一一对应的，不同平台之间不可直接移植。
对比：
汇编语言相比于c语言来说更接近于底层，更加接近机器语言，汇编语言能够使得单片机更加高效的完成功能，在同样的机型下，汇编语言所编写的程序能够完成相对更复杂的工作，比起c语言更加强大，但是由于比较青涩难懂，c语言还是更容易被大众接收。

2.2 创建一个汇编工程（STM32）

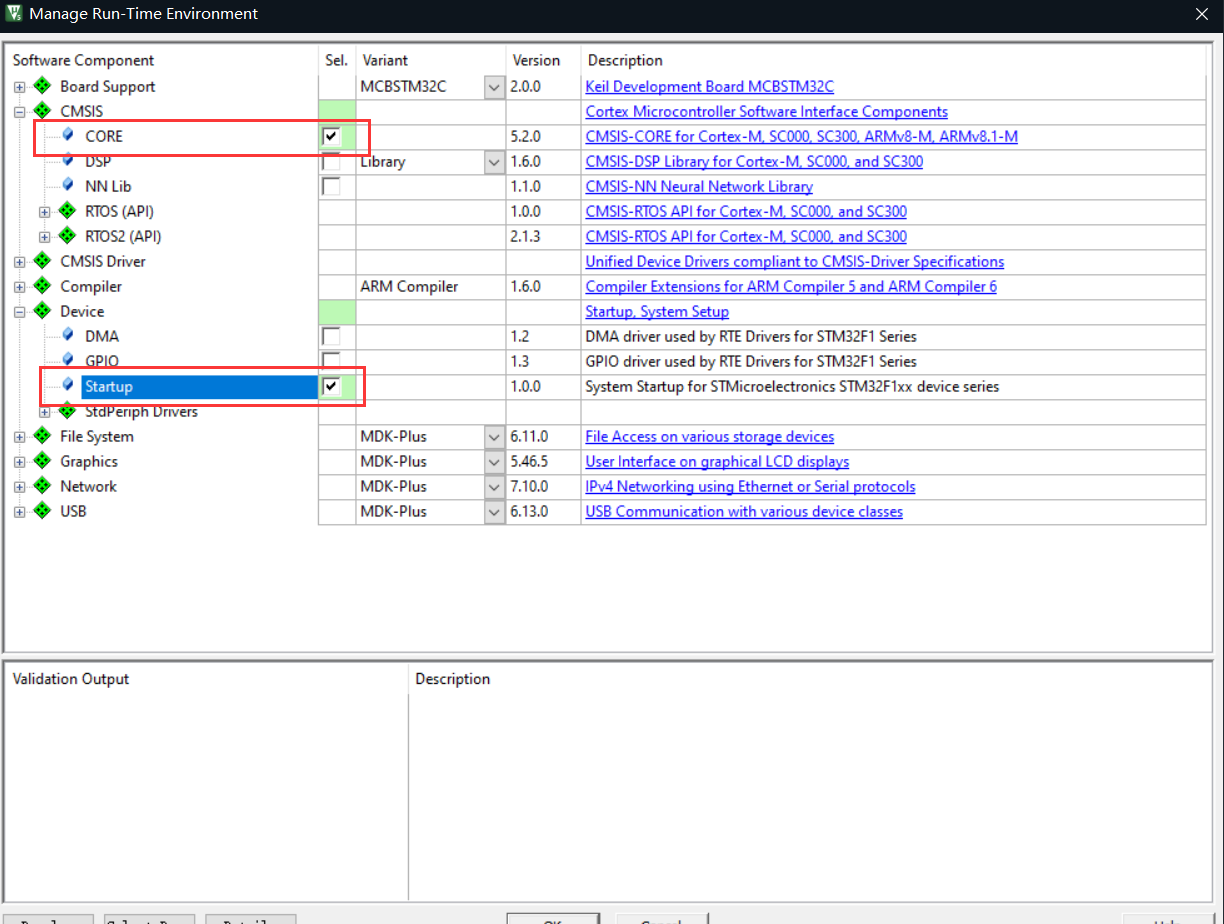

1.前面基本和c一样，工程创建后记得修改运行环境：
在这里插入图片描述

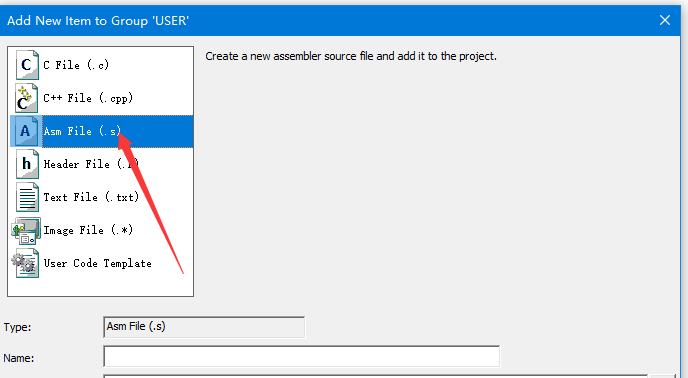

2.创建一个文件，记得选.s文件
在这里插入图片描述
3.撰写代码：

 AREA MYDATA, DATA

 AREA MYCODE, CODE
	ENTRY
	EXPORT __main

__main
	MOV R0, #10
	MOV R1, #11
	MOV R2, #12
	MOV R3, #13
	;LDR R0, =func01

	BL	func01
	;LDR R1, =func02
	BL	func02

	BL 	func03
	LDR LR, =func01
	LDR PC, =func03
	B .

func01
	MOV R5, #05
	BX LR

func02
	MOV R6, #06
	BX LR

func03
	MOV R7, #07
	MOV R8, #08
	BX LR




  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37

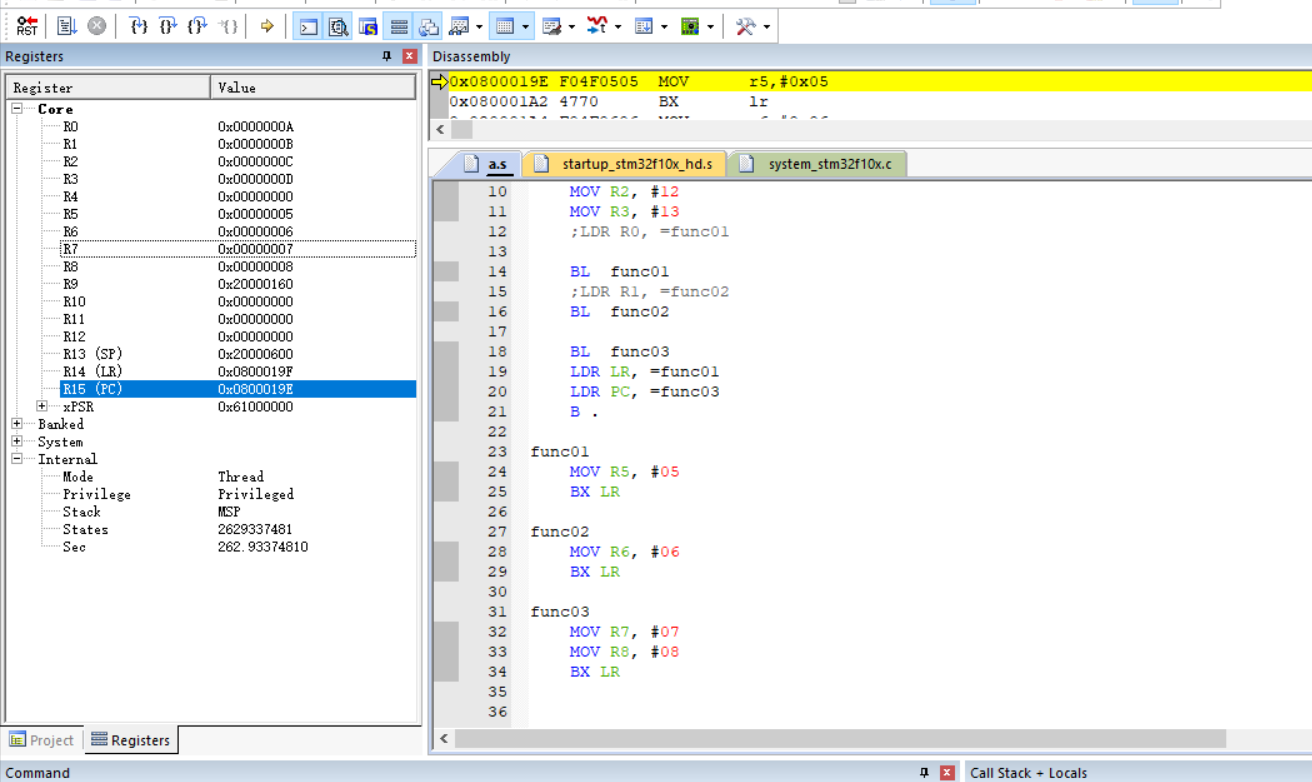

  1. 警告不用管、运行好后，点击调试：
    在这里插入图片描述
    5.查看生成的.hex文件
    在这里插入图片描述

2.3结论：

其中hex文件中第一个字节表示本行数据的长度；第二、三字节表示本行数据的起始地址；第四字节 表示数据类型；

三、用汇编语言点灯：

3.1直接上程序：

LED0 EQU 0x42218194 //此处地址根据实际计算得来
RCC_APB2ENR EQU 0x40021018
GPIOA_CRH EQU 0x40010804



Stack_Size      EQU     0x00000400

                AREA    STACK, NOINIT, READWRITE, ALIGN=3
Stack_Mem       SPACE   Stack_Size
__initial_sp




                AREA    RESET, DATA, READONLY

__Vectors       DCD     __initial_sp               ; Top of Stack
                DCD     Reset_Handler              ; Reset Handler


                AREA    |.text|, CODE, READONLY

                THUMB
                REQUIRE8
                PRESERVE8

                ENTRY
Reset_Handler
                BL LED_Init
MainLoop        BL LED_ON
                BL Delay
                BL LED_OFF
                BL Delay

                B MainLoop

LED_Init
                PUSH {R0,R1, LR}

                LDR R0,=RCC_APB2ENR
                ORR R0,R0,#0x04
                LDR R1,=RCC_APB2ENR
                STR R0,[R1]

                LDR R0,=GPIOA_CRH
                BIC R0,R0,#0x0F
                LDR R1,=GPIOA_CRH
                STR R0,[R1]

                LDR R0,=GPIOA_CRH
                ORR R0,R0,#0x03
                LDR R1,=GPIOA_CRH
                STR R0,[R1]

                MOV R0,#1
                LDR R1,=LED0
                STR R0,[R1]

                POP {R0,R1,PC}


LED_ON
                PUSH {R0,R1, LR}

                MOV R0,#0
                LDR R1,=LED0
                STR R0,[R1]

                POP {R0,R1,PC}

LED_OFF
                PUSH {R0,R1, LR}

                MOV R0,#1
                LDR R1,=LED0
                STR R0,[R1]

                POP {R0,R1,PC}

Delay
                PUSH {R0,R1, LR}

                MOVS R0,#0
                MOVS R1,#0
                MOVS R2,#0

DelayLoop0
                ADDS R0,R0,#1

                CMP R0,#330
                BCC DelayLoop0

                MOVS R0,#0
                ADDS R1,R1,#1
                CMP R1,#330
                BCC DelayLoop0

                MOVS R0,#0
                MOVS R1,#0
                ADDS R2,R2,#1
                CMP R2,#15
                BCC DelayLoop0


                POP {R0,R1,PC}

    ;         NOP
             END



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51
  • 52
  • 53
  • 54
  • 55
  • 56
  • 57
  • 58
  • 59
  • 60
  • 61
  • 62
  • 63
  • 64
  • 65
  • 66
  • 67
  • 68
  • 69
  • 70
  • 71
  • 72
  • 73
  • 74
  • 75
  • 76
  • 77
  • 78
  • 79
  • 80
  • 81
  • 82
  • 83
  • 84
  • 85
  • 86
  • 87
  • 88
  • 89
  • 90
  • 91
  • 92
  • 93
  • 94
  • 95
  • 96
  • 97
  • 98
  • 99
  • 100
  • 101
  • 102
  • 103
  • 104
  • 105
  • 106
  • 107
  • 108
  • 109
  • 110
  • 111

通过查看PB5宏定义查看PB5的物理地址（也可以通过寄存器点灯例程查找）
效果：
这个和之前点灯的效果一样，就是灯在闪烁。

3.2结论：

汇编语言的学习尤为重要，但是用的还是比较生涩，因为是比较底层的代码，相对还是有点难理解，希望以后有机会多多接触。
