一直觉得warp挺适用，但是用起来有时候效果挺奇怪的

还有directional warp貌似两个产生的效果截然不同

于是尝试用u3d 材质实现下

directional warp

这个节点主要功能是用灰度信息推开像素，常常用来分割连续贴图，用于让砖块之类纹理看起来更不连续

根据灰度扭曲图像，所以有方向性，灰度决定扭曲的距离

warp

用高度图来扭曲图像做边缘破损效果，因为对坡度变化越大的地方效果越剧烈，没有坡度的地方没有效果

有检测边缘的效果，棋盘格输入，只能扭曲棋盘格构成的线框，而且无法改变本身
用有渐变的高度图像作为输入，那么根据图像梯度进行扭曲，就是渐变剧烈的地方扭曲，颜色本身不能决定扭曲程度

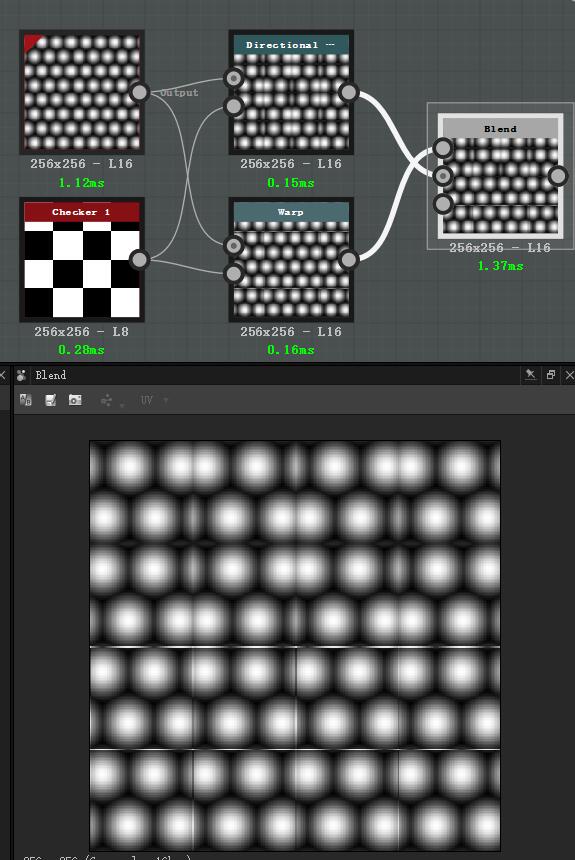

下面是substance designer中两个对比图

、

可以看到上面区块明显有位移了

下面的只是有细线，扭曲数值都调大了

先可以模拟direction warp 也可以看到其实这个运算比warp快，这个就是材质中常用的uv扭曲方式

float2 vertex_uv = float2(1.,1.);
float4 displace = tex2D(_MainTex2, i.uv);
float displace_k  = displace.r * _Number;
float2 uv_displaced = float2(i.uv.x*displace_k - displace_k/2.0, i.uv.y*displace_k - displace_k / 2.0);
uv_displaced = float2(i.uv.x - displace_k/2.0, i.uv.y - displace_k / 2.0);//direction

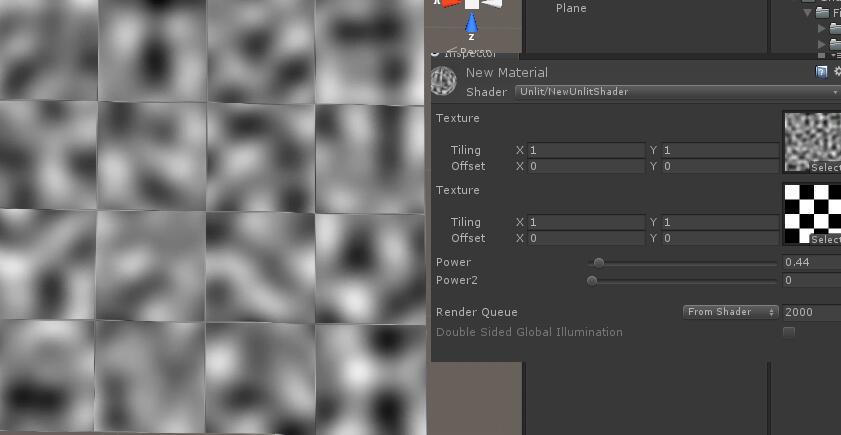

可以看到效果基本一样

warp因为有边缘检测 所以略有不同

但是不知道substance designer在里面还有什么处理不能完全还原，只能是大概

下面是用sobel材质改的

只是做了提取扭曲部分的灰度，并没有用第二张图来扭曲

不过可以参考上面的来写

Shader "Custom/test" {
	Properties{
	_MainTex("MainTex", 2D) = "white" {}
	_Size("Size", range(1,2048)) = 256
	}
		SubShader{
		pass {
		Tags{ "LightMode" = "ForwardBase" }
			Cull off
			CGPROGRAM
#pragma vertex vert
#pragma fragment frag
#include "UnityCG.cginc"

			float _Size;
		sampler2D _MainTex;
		float4 _MainTex_ST;
		struct v2f {
			float4 pos:SV_POSITION;
			float2 uv_MainTex:TEXCOORD0;

		};

		v2f vert(appdata_full v) {
			v2f o;
			o.pos = UnityObjectToClipPos(v.vertex);
			o.uv_MainTex = TRANSFORM_TEX(v.texcoord,_MainTex);
			return o;
		}
		float4 frag(v2f i) :COLOR
		{
			float mc = tex2D(_MainTex, i.uv_MainTex).r;
			float4 c = 0;

			float mc00 = tex2D(_MainTex, i.uv_MainTex - fixed2(1, 1) / _Size).r- mc;
			float mc10 = tex2D(_MainTex, i.uv_MainTex - fixed2(0, 1) / _Size).r- mc;
			float mc20 = tex2D(_MainTex, i.uv_MainTex - fixed2(-1, 1) / _Size).r- mc;
			float mc01 = tex2D(_MainTex, i.uv_MainTex - fixed2(1, 0) / _Size).r- mc;
			float mc21 = tex2D(_MainTex, i.uv_MainTex - fixed2(-1, 0) / _Size).r- mc;
			float mc02 = tex2D(_MainTex, i.uv_MainTex - fixed2(1, -1) / _Size).r- mc;
			float mc12 = tex2D(_MainTex, i.uv_MainTex - fixed2(0, -1) / _Size).r- mc;
			float mc22 = tex2D(_MainTex, i.uv_MainTex - fixed2(-1, -1) / _Size).r- mc;

			if (mc00 != 0.0)c = (c<abs(mc00)) ? abs(mc00) : c;
			if (mc10 != 0.0)c = (c<abs(mc10)) ? abs(mc10) : c;
			if (mc20 != 0.0)c = (c<abs(mc20)) ? abs(mc20) : c;
			if (mc01 != 0.0)c = (c<abs(mc01)) ? abs(mc01) : c;
			if (mc21 != 0.0)c = (c<abs(mc21)) ? abs(mc21) : c;
			if (mc02 != 0.0)c = (c<abs(mc02)) ? abs(mc02) : c;
			if (mc12 != 0.0)c = (c<abs(mc12)) ? abs(mc12) : c;
			if (mc22 != 0.0)c = (c<abs(mc22)) ? abs(mc22) : c;

			return c;
		}
			ENDCG
	}
	}
}

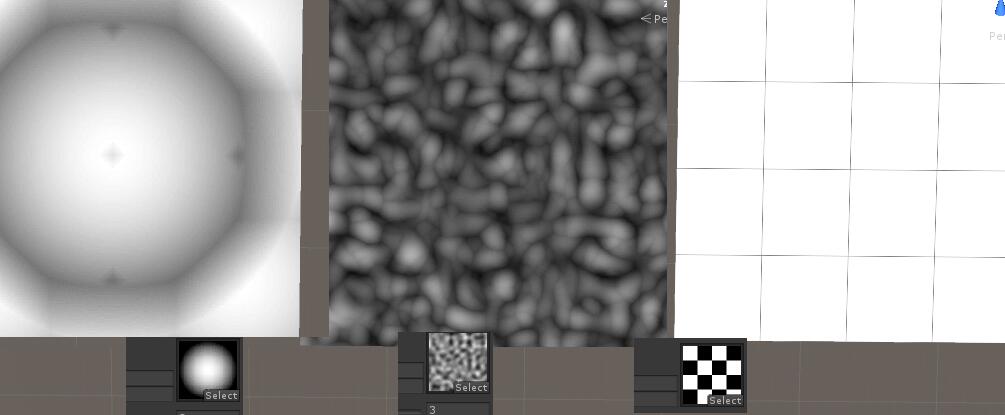

通过对比发现圆形范围不是很正常

网格和其他倒是类似

所以还是需要探索下，估计还有其他算法
