GDB 调试实战之 Redis 通信协议

时下的业界，相对于传统的关系型数据库，以 key-value 思想实现的 NoSQL 内存数据库非常流行，而提到内存数据库，很多读者第一反应就是 Redis 。确实，Redis 以其高效的性能和优雅的实现成为众多内存数据库中的翘楚。

接下来的实战演习以 Redis 为例来讲解实际项目中的服务器结构是怎样的。我会先假设预先不清楚 Redis 网络通信层的结构，结合 GDB 调试，以探究的方式逐步搞清楚 Redis 的网络通信模块结构。

探究 redis-cli 端的网络通信模型

我们接着探究一下 Redis 源码自带的客户端 redis-cli 的网络通信模块。

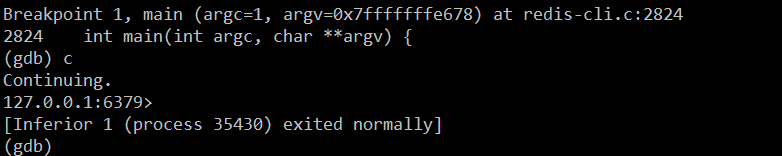

使用 GDB 运行 redis-cli 以后，原来打算按 Ctrl + C 快捷键让 GDB 中断查看一下 redis-cli 跑起来有几个线程，但是实验之后发现，这样并不能让 GDB 中断下来，反而会导致 redis-cli 这个进程退出。

换个思路：直接运行 redis-cli ，然后使用“linux pstack 进程 id”来查看下 redis-cli 的线程数量。

[root@localhost ~]# ps -ef | grep redis-cli
root     35454 12877  0 14:51 pts/1    00:00:00 ./redis-cli
root     35468 33548  0 14:51 pts/5    00:00:00 grep --color=auto redis-cli
[root@localhost ~]# pstack 35454
#0  0x00007ff39e13a6e0 in __read_nocancel () from /lib64/libpthread.so.0
#1  0x000000000041e1f1 in linenoiseEdit (stdin_fd=0, stdout_fd=1, buf=0x7ffc2c9aa980 "", buflen=4096, prompt=0x839618 <config+184> "127.0.0.1:6379> ") at linenoise.c:800
#2  0x000000000041e806 in linenoiseRaw (buf=0x7ffc2c9aa980 "", buflen=4096, prompt=0x839618 <config+184> "127.0.0.1:6379> ") at linenoise.c:991
#3  0x000000000041ea1c in linenoise (prompt=0x839618 <config+184> "127.0.0.1:6379> ") at linenoise.c:1059
#4  0x000000000040f92e in repl () at redis-cli.c:1404
#5  0x00000000004135d5 in main (argc=0, argv=0x7ffc2c9abb10) at redis-cli.c:2975

通过上面的输出，发现 redis-cli 只有一个主线程，既然只有一个主线程，那么可以断定 redis-cli 中的发给 redis-server 的命令肯定都是同步的，这里同步的意思是发送命令后会一直等待服务器应答或者应答超时。

在 redis-cli 的 main 函数（位于文件 redis-cli.c 中）有这样一段代码：

/* Start interactive mode when no command is provided */
if (argc == 0 && !config.eval) {
    /* Ignore SIGPIPE in interactive mode to force a reconnect */
    signal(SIGPIPE, SIG_IGN);

    /* Note that in repl mode we don't abort on connection error.
    * A new attempt will be performed for every command send. */
    cliConnect(0);
    repl();
}

其中，cliConnect(0) 调用代码（位于 redis-cli.c 文件中）如下：

static int cliConnect(int force) {
    if (context == NULL || force) {
        if (context != NULL) {
            redisFree(context);
        }

        if (config.hostsocket == NULL) {
            context = redisConnect(config.hostip,config.hostport);
        } else {
            context = redisConnectUnix(config.hostsocket);
        }

        if (context->err) {
            fprintf(stderr,"Could not connect to Redis at ");
            if (config.hostsocket == NULL)
                fprintf(stderr,"%s:%d: %s\n",config.hostip,config.hostport,context->errstr);
            else
                fprintf(stderr,"%s: %s\n",config.hostsocket,context->errstr);
            redisFree(context);
            context = NULL;
            return REDIS_ERR;
        }

        /* Set aggressive KEEP_ALIVE socket option in the Redis context socket
         * in order to prevent timeouts caused by the execution of long
         * commands. At the same time this improves the detection of real
         * errors. */
        anetKeepAlive(NULL, context->fd, REDIS_CLI_KEEPALIVE_INTERVAL);

        /* Do AUTH and select the right DB. */
        if (cliAuth() != REDIS_OK)
            return REDIS_ERR;
        if (cliSelect() != REDIS_OK)
            return REDIS_ERR;
    }
    return REDIS_OK;
}

这个函数做的工作可以分为三步：

第一步，context = redisConnect(config.hostip,config.hostport);

第二步，cliAuth()

第三步，cliSelect()

先来看第一步 redisConnect 函数，这个函数实际又调用_redisContextConnectTcp 函数，后者又调用  _redisContextConnectTcp 函数。 _redisContextConnectTcp 函数是实际连接 redis-server 的地方，先调用 API getaddrinfo 解析传入进来的 IP 地址和端口号（我这里是 127.0.0.1 和 6379），然后创建 socket ，并将 socket 设置成非阻塞模式，接着调用 API connect 函数，由于 socket 是非阻塞模式，connect 函数会立即返回 −1 。

接着调用 redisContextWaitReady 函数，该函数中调用 API poll 检测连接的 socket 是否可写（ POLLOUT ），如果可写则表示连接 redis-server 成功。由于 _redisContextConnectTcp 代码较多，我们去掉一些无关代码，整理出关键逻辑的伪码如下（位于 net.c 文件中）：

static int _redisContextConnectTcp(redisContext *c, const char *addr, int port,
                                   const struct timeval *timeout,
                                   const char *source_addr) {
    //省略部分无关代码...

    rv = getaddrinfo(c->tcp.host,_port,&hints,&servinfo)) != 0

    s = socket(p->ai_family,p->ai_socktype,p->ai_protocol)) == -1

    redisSetBlocking(c,0) != REDIS_OK

    connect(s,p->ai_addr,p->ai_addrlen)

    redisContextWaitReady(c,timeout_msec) != REDIS_OK

    return rv;  // Need to return REDIS_OK if alright
}

redisContextWaitReady 函数的代码（ 位于 net.c 文件中 ）如下：

static int redisContextWaitReady(redisContext *c, long msec) {
    struct pollfd   wfd[1];

    wfd[0].fd     = c->fd;
    wfd[0].events = POLLOUT;

    if (errno == EINPROGRESS) {
        int res;

        if ((res = poll(wfd, 1, msec)) == -1) {
            __redisSetErrorFromErrno(c, REDIS_ERR_IO, "poll(2)");
            redisContextCloseFd(c);
            return REDIS_ERR;
        } else if (res == 0) {
            errno = ETIMEDOUT;
            __redisSetErrorFromErrno(c,REDIS_ERR_IO,NULL);
            redisContextCloseFd(c);
            return REDIS_ERR;
        }

        if (redisCheckSocketError(c) != REDIS_OK)
            return REDIS_ERR;

        return REDIS_OK;
    }

    __redisSetErrorFromErrno(c,REDIS_ERR_IO,NULL);
    redisContextCloseFd(c);
    return REDIS_ERR;
}

使用 b redisContextWaitReady 增加一个断点，然后使用 run 命令重新运行下redis-cli，程序会停在我们设置的断点出，然后使用 bt 命令得到当前调用堆栈：

(gdb) b redisContextWaitReady
Breakpoint 1 at 0x41bd82: file net.c, line 207.
(gdb) r
Starting program: /root/redis-4.0.11/src/redis-cli
[Thread debugging using libthread_db enabled]
Using host libthread_db library "/lib64/libthread_db.so.1".

Breakpoint 1, redisContextWaitReady (c=0x83c050, msec=-1) at net.c:207
207        wfd[0].fd     = c->fd;
(gdb) bt
#0  redisContextWaitReady (c=0x83c050, msec=-1) at net.c:207
#1  0x000000000041c586 in _redisContextConnectTcp (c=0x83c050, addr=0x83c011 "127.0.0.1", port=6379, timeout=0x0,
    source_addr=0x0) at net.c:391
#2  0x000000000041c6ac in redisContextConnectTcp (c=0x83c050, addr=0x83c011 "127.0.0.1", port=6379, timeout=0x0) at net.c:420
#3  0x0000000000416b53 in redisConnect (ip=0x83c011 "127.0.0.1", port=6379) at hiredis.c:682
#4  0x000000000040ce36 in cliConnect (force=0) at redis-cli.c:611
#5  0x00000000004135d0 in main (argc=0, argv=0x7fffffffe500) at redis-cli.c:2974

连接 redis-server 成功以后，会接着调用上文中提到的 cliAuth 函数和 cliSelect 函数，这两个函数分别根据是否配置了 config.auth 和 config.dbnum 来给 redis-server 发送相关命令。由于我们这里没配置，因此这两个函数实际什么也不做。

583     static int cliSelect(void) {
(gdb) n
585         if (config.dbnum == 0) return REDIS_OK;
(gdb) p config.dbnum
$11 = 0

接着调用 repl() 函数，在这个函数中是一个 while 循环，不断从命令行中获取用户输入：

//位于 redis-cli.c 文件中
static void repl(void) {
    //...省略无关代码...
    while((line = linenoise(context ? config.prompt : "not connected> ")) != NULL) {
        if (line[0] != '\0') {
            argv = cliSplitArgs(line,&argc);
            if (history) linenoiseHistoryAdd(line);
            if (historyfile) linenoiseHistorySave(historyfile);

            if (argv == NULL) {
                printf("Invalid argument(s)\n");
                linenoiseFree(line);
                continue;
            } else if (argc > 0) {
                if (strcasecmp(argv[0],"quit") == 0 ||
                    strcasecmp(argv[0],"exit") == 0)
                {
                    exit(0);
                } else if (argv[0][0] == ':') {
                    cliSetPreferences(argv,argc,1);
                    continue;
                } else if (strcasecmp(argv[0],"restart") == 0) {
                    if (config.eval) {
                        config.eval_ldb = 1;
                        config.output = OUTPUT_RAW;
                        return; /* Return to evalMode to restart the session. */
                    } else {
                        printf("Use 'restart' only in Lua debugging mode.");
                    }
                } else if (argc == 3 && !strcasecmp(argv[0],"connect")) {
                    sdsfree(config.hostip);
                    config.hostip = sdsnew(argv[1]);
                    config.hostport = atoi(argv[2]);
                    cliRefreshPrompt();
                    cliConnect(1);
                } else if (argc == 1 && !strcasecmp(argv[0],"clear")) {
                    linenoiseClearScreen();
                } else {
                    long long start_time = mstime(), elapsed;
                    int repeat, skipargs = 0;
                    char *endptr;

                    repeat = strtol(argv[0], &endptr, 10);
                    if (argc > 1 && *endptr == '\0' && repeat) {
                        skipargs = 1;
                    } else {
                        repeat = 1;
                    }

                    issueCommandRepeat(argc-skipargs, argv+skipargs, repeat);

                    /* If our debugging session ended, show the EVAL final
                     * reply. */
                    if (config.eval_ldb_end) {
                        config.eval_ldb_end = 0;
                        cliReadReply(0);
                        printf("\n(Lua debugging session ended%s)\n\n",
                            config.eval_ldb_sync ? "" :
                            " -- dataset changes rolled back");
                    }

                    elapsed = mstime()-start_time;
                    if (elapsed >= 500 &&
                        config.output == OUTPUT_STANDARD)
                    {
                        printf("(%.2fs)\n",(double)elapsed/1000);
                    }
                }
            }
            /* Free the argument vector */
            sdsfreesplitres(argv,argc);
        }
        /* linenoise() returns malloc-ed lines like readline() */
        linenoiseFree(line);
    }
    exit(0);
}

得到用户输入的一行命令后，先保存到历史记录中（以便下一次按键盘上的上下箭头键再次输入），然后校验命令的合法性，如果是本地命令（不需要发送给服务器的命令，如 quit 、exit）则直接执行，如果是远端命令则调用 issueCommandRepeat() 函数发送给服务器端：

//位于文件 redis-cli.c 中
static int issueCommandRepeat(int argc, char **argv, long repeat) {
    while (1) {
        config.cluster_reissue_command = 0;
        if (cliSendCommand(argc,argv,repeat) != REDIS_OK) {
            cliConnect(1);

            /* If we still cannot send the command print error.
             * We'll try to reconnect the next time. */
            if (cliSendCommand(argc,argv,repeat) != REDIS_OK) {
                cliPrintContextError();
                return REDIS_ERR;
            }
         }
         /* Issue the command again if we got redirected in cluster mode */
         if (config.cluster_mode && config.cluster_reissue_command) {
            cliConnect(1);
         } else {
             break;
        }
    }
    return REDIS_OK;
}

实际发送命令的函数是 cliSendCommand，在 cliSendCommand 函数中又调用 cliReadReply 函数，后者又调用 redisGetReply 函数，在 redisGetReply 函数中又调用 redisBufferWrite 函数，在 redisBufferWrite 函数中最终调用系统 API write 将我们输入的命令发出去：

//位于 hiredis.c 文件中
int redisBufferWrite(redisContext *c, int *done) {
    int nwritten;

    /* Return early when the context has seen an error. */
    if (c->err)
        return REDIS_ERR;

    if (sdslen(c->obuf) > 0) {
        nwritten = write(c->fd,c->obuf,sdslen(c->obuf));
        if (nwritten == -1) {
            if ((errno == EAGAIN && !(c->flags & REDIS_BLOCK)) || (errno == EINTR)) {
                /* Try again later */
            } else {
                __redisSetError(c,REDIS_ERR_IO,NULL);
                return REDIS_ERR;
            }
        } else if (nwritten > 0) {
            if (nwritten == (signed)sdslen(c->obuf)) {
                sdsfree(c->obuf);
                c->obuf = sdsempty();
            } else {
                sdsrange(c->obuf,nwritten,-1);
            }
        }
    }
    if (done != NULL) *done = (sdslen(c->obuf) == 0);
    return REDIS_OK;
}

分析输入 set hello world 指令后的执行流

使用 b redisBufferWrite 增加一个断点，然后使用 run 命令将 redis-cli 重新运行起来，接着在 redis-cli 中输入 set hello world （hello 是 key， world 是 value）这一个简单的指令后，使用 bt 命令查看调用堆栈如下：

(gdb) b redisBufferWrite
Breakpoint 2 at 0x417020: file hiredis.c, line 835.
(gdb) r
Starting program: /root/redis-4.0.11/src/redis-cli
[Thread debugging using libthread_db enabled]
Using host libthread_db library "/lib64/libthread_db.so.1".

Breakpoint 2, redisBufferWrite (c=0x83c050, done=0x7fffffffe1cc) at hiredis.c:835
835        if (c->err)
(gdb) c
Continuing.
127.0.0.1:6379> set hello world

Breakpoint 2, redisBufferWrite (c=0x83c050, done=0x7fffffffe27c) at hiredis.c:835
835        if (c->err)
(gdb) bt
#0  redisBufferWrite (c=0x83c050, done=0x7fffffffe27c) at hiredis.c:835
#1  0x0000000000417246 in redisGetReply (c=0x83c050, reply=0x7fffffffe2a8) at hiredis.c:882
#2  0x000000000040d9a4 in cliReadReply (output_raw_strings=0) at redis-cli.c:851
#3  0x000000000040e16c in cliSendCommand (argc=3, argv=0x8650c0, repeat=0) at redis-cli.c:1011
#4  0x000000000040f153 in issueCommandRepeat (argc=3, argv=0x8650c0, repeat=1) at redis-cli.c:1288
#5  0x000000000040f869 in repl () at redis-cli.c:1469
#6  0x00000000004135d5 in main (argc=0, argv=0x7fffffffe500) at redis-cli.c:2975

当然，待发送的数据需要存储在一个全局静态变量 context 中，这是一个结构体，定义在 hiredis.h 文件中。

/* Context for a connection to Redis */
typedef struct redisContext {
    int err; /* Error flags, 0 when there is no error */
    char errstr[128]; /* String representation of error when applicable */
    int fd;
    int flags;
    char *obuf; /* Write buffer */
    redisReader *reader; /* Protocol reader */

    enum redisConnectionType connection_type;
    struct timeval *timeout;

    struct {
        char *host;
        char *source_addr;
        int port;
    } tcp;

    struct {
        char *path;
    } unix_sock;

} redisContext;

其中字段 obuf 指向的是一个 sds 类型的对象，这个对象用来存储当前需要发送的命令。这也同时解决了命令一次发不完需要暂时缓存下来的问题。

在 redisGetReply 函数中发完数据后立马调用 redisBufferRead 去收取服务器的应答。

int redisGetReply(redisContext *c, void **reply) {
    int wdone = 0;
    void *aux = NULL;

    /* Try to read pending replies */
    if (redisGetReplyFromReader(c,&aux) == REDIS_ERR)
        return REDIS_ERR;

    /* For the blocking context, flush output buffer and read reply */
    if (aux == NULL && c->flags & REDIS_BLOCK) {
        /* Write until done */
        do {
            if (redisBufferWrite(c,&wdone) == REDIS_ERR)
                return REDIS_ERR;
        } while (!wdone);

        /* Read until there is a reply */
        do {
            if (redisBufferRead(c) == REDIS_ERR)
                return REDIS_ERR;
            if (redisGetReplyFromReader(c,&aux) == REDIS_ERR)
                return REDIS_ERR;
        } while (aux == NULL);
    }

    /* Set reply object */
    if (reply != NULL) *reply = aux;
    return REDIS_OK;
}

拿到应答后就可以解析并显示在终端了。

总结起来，redis-cli 是一个实实在在的网络同步通信方式，只不过通信的 socket 仍然设置成非阻塞模式，这样有如下三个好处：

（1）使用 connect 连接服务器时，connect 函数不会阻塞，可以立即返回，之后调用 poll 检测 socket 是否可写来判断是否连接成功。

（2）在发数据时，如果因为对端 tcp 窗口太小发不出去，write 函数也会立即返回不会阻塞，此时可以将未发送的数据暂存，下次继续发送。

（3）在收数据时，如果当前没有数据可读，则 read 函数也不会阻塞，程序可以立即返回，继续响应用户的输入。

Redis 的通信协议格式

Redis 客户端与服务器通信使用的是纯文本协议，以 \r\n 来作为协议或者命令或参数之间的分隔符。

我们接着通过 redis-cli 给 redis-server 发送 set hello world 命令。

127.0.0.1:6379> set hello world

此时服务器端收到的数据格式如下：

*3\r\n3\r\nset\r\n5\r\nhello\r\n$5\r\nworld\r\n

其中第一个 3 是 redis 命令的标志信息，标志以星号（ * ）开始，数字 3 是请求类型，不同的命令数字可能不一样，接着 \r\n 分割，后面就是统一的格式：

A指令字符长度\r\n指令A\r\nB指令或key字符长度\r\nB指令\r\nC内容长度\r\nC内容\r\n

不同的指令长度不一样，携带的 key 和 value 也不一样，服务器端会根据命令的不同来进一步解析。

小结

至此，我们将 Redis 的服务端和客户端的网络通信模块分析完了，Redis 的通信模型是非常常见的网络通信模型。Redis 也是目前业界使用最多的内存数据库，它不仅开源，而且源码量也不大，其中用到的数据结构（ 字符串、链表、集合等 ）都有自己的高效实现，是学习数据结构知识非常好的材料。想成为一名合格的服务器端开发人员，应该去学习它、用好它。

---

虽然 Linux 系统下读者编写 C/C++ 代码的 IDE 可以自由选择，但是调试生成的 C/C++ 程序一定是直接或者间接使用 GDB。可以毫不夸张地说，所有使用 Linux 作为服务器操作系统的项目的开发、调试、故障排查都是利用 GDB 完成的。调试是开发流程中一个非常重要的环节，因此对于从事 Linux C/C++ 的开发人员熟练使用 GDB 调试是一项基本要求。

一些初中级开发者可能想通过阅读一些优秀的开源项目来提高自己的编码水平，但是只阅读代码，不容易找到要点，或者误解程序的执行逻辑，最终迷失方向。如果能实际利用调试器去把某个开源项目调试一遍，学习效果才能更好。站在 Linux C/C++ 后台开发的角度来说，学会了 GDB 调试，就可以对各种 C/C++ 开源项目（如 Redis、Apache、Nginx 等）游刃有余。简而言之，GDB 调试是学习这些优秀开源项目的一把钥匙。

另外，在实际开发中我们总会遇到一些非常诡异的程序异常或者问题崩溃的情况，解决这些问题很重要的一个方法就是调试。而对于 Linux C/C++ 服务来说，熟悉 GDB 各种高级调试技巧非常重要。

• 从 What、How、Why 三个角度来介绍 GDB 调试中的技巧和注意事项，引用的示例也不是“helloworld”式的 demo，而是以时下最流行的内存数据库 Redis 为示例对象；

• 从基础的调试符号原理，到 GDB 启动调试的方式，再到常用命令详解，接着介绍 GDB 高级调试技巧和一些更强大的 GDB 扩展工具，最后使用 GDB 带领读者分析 Redis 服务器端和客户端的网络通信模块；

• 读者不仅可以学习到实实在在的调试技巧和网络编程知识，也可以学习到如何梳理开源软件项目结构和源码分析思路。
