平衡二叉树的调整_五分钟带你玩转平衡二叉树

平衡二叉树的调整方法

通过上一篇二叉查找树的文章,相信大家已经掌握了二叉查找树的相关概念和操作,如果忘了可以通过下方的链接进行学习。带你玩转二叉查找树

本文呢,我们将在二叉查找树的基础上,继续学习一种新的树状结构-平衡二叉树。

我们已经有了二叉查找树,为什么还需要平衡二叉树呢?平衡二叉树到底缘起何处?

平衡二叉树的前世今生

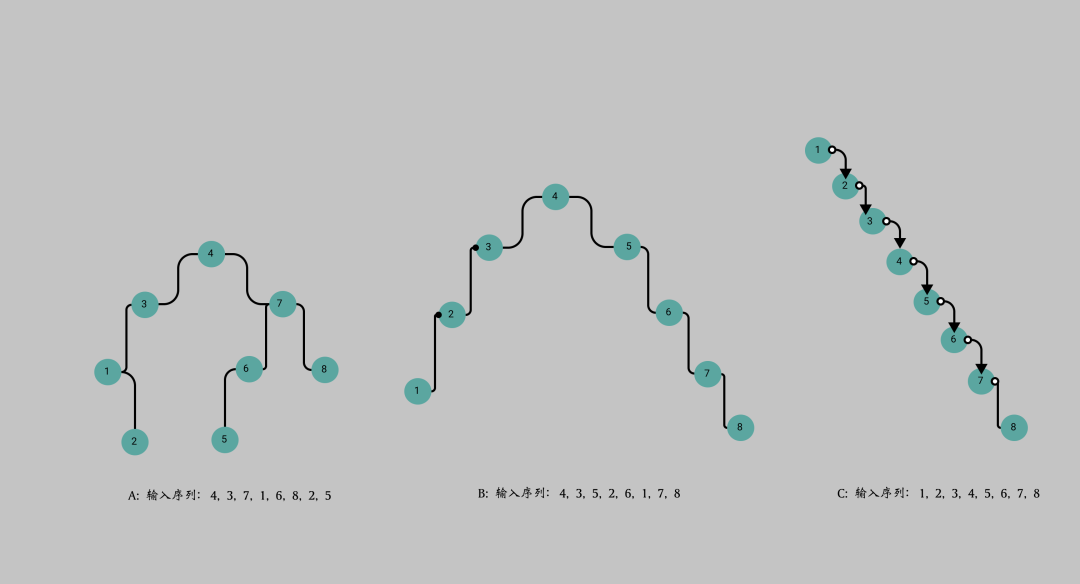

在二叉查找树中,我们知道通过二叉查找树可以提高搜索效率,但是同一个序列,可以构成不同的二叉查找树形态,极端情况下(比如有序数组),二叉查找树就会退变成一棵分化的左子树或者右子树,这个时候,相应的查找效率也直接变为O(n)。


比如上图中,有序数组[1,2,3,4,5,6,7,8]直接退变为一棵右子树,跟单链表一样了(比如我们查找元素8,需要比对8次)。

直观上来说,我们也不难想到: 二叉查找树的效率取决于树的高度,如果树的高度能够最小,那么即可保障查询效率。但到底该怎么才能做到呢?

每逢困境,总有英雄降临。平衡二叉树此时应运而生。

1962年,发明者 Adelson-Velsky 和 Landis 发表了论文,以两个作者的名字命名了该数据结构,这是较早发明的平衡二叉树 (故也叫AVL树)

它是这样的一棵与众不同的树:

  • 首先它是一棵二叉查找树
  • 任意一个节点的左右子树最大高度差为1(树的高度,我们在树的基本介绍里面已经讲过了,忘了的小伙伴可以倒回去再看一看)。

说了这么说,可能大家还不是很明白, 下面我们上图:

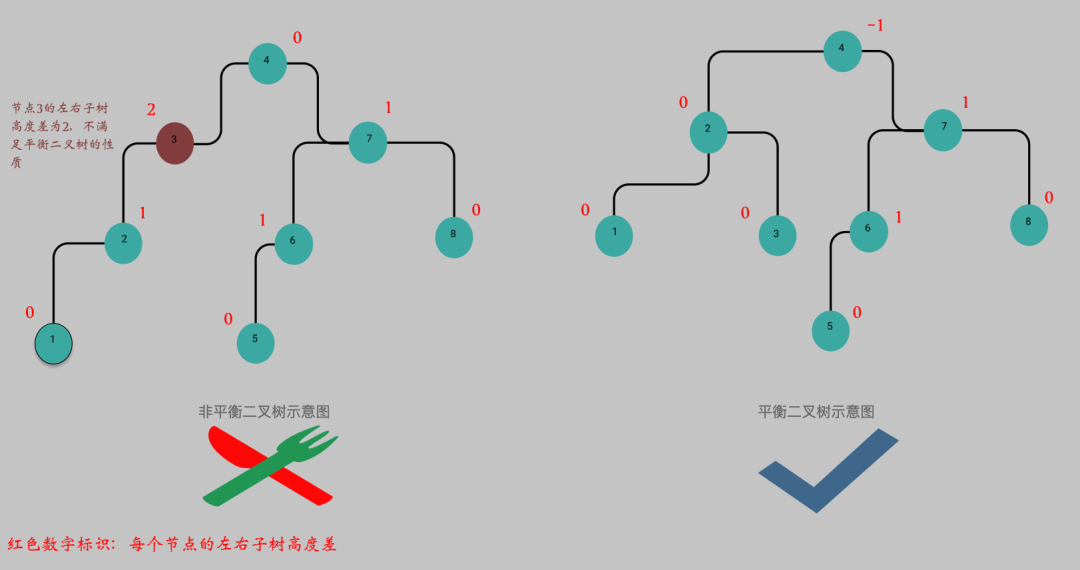

平衡查找树和非平衡查找树的直观感受: 下图是同一个数组序列[1,2,3,4,5,6,7,8]的平衡二叉树和非平衡二叉树的表示


二叉树定义的两点都需满足才是平衡二叉树

平衡因子

通过上面的介绍,我们已经知道了平衡二叉树是什么了,这里我们也将重点介绍一下一个重要的概念-平衡因子

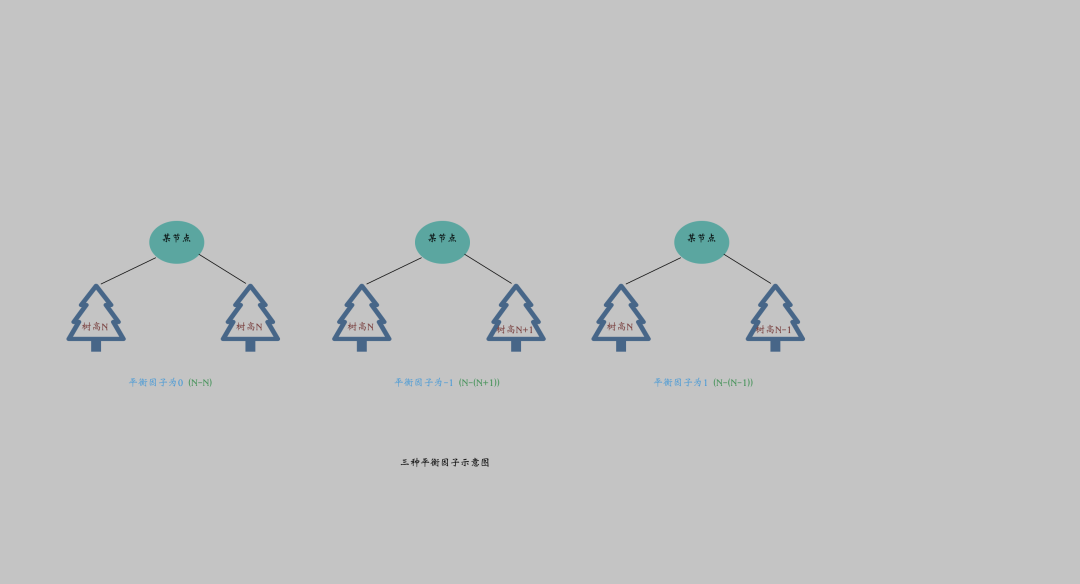

平衡因子: 平衡二叉树中某个节点的左子树和右子树的高度之差即为平衡因子。通过平衡二叉树的定义,我们知道每个节点的左右子树最大高度差为1,即平衡因子的取值只能为[-1, 0, 1]


平衡二叉树失去平衡的前因后果

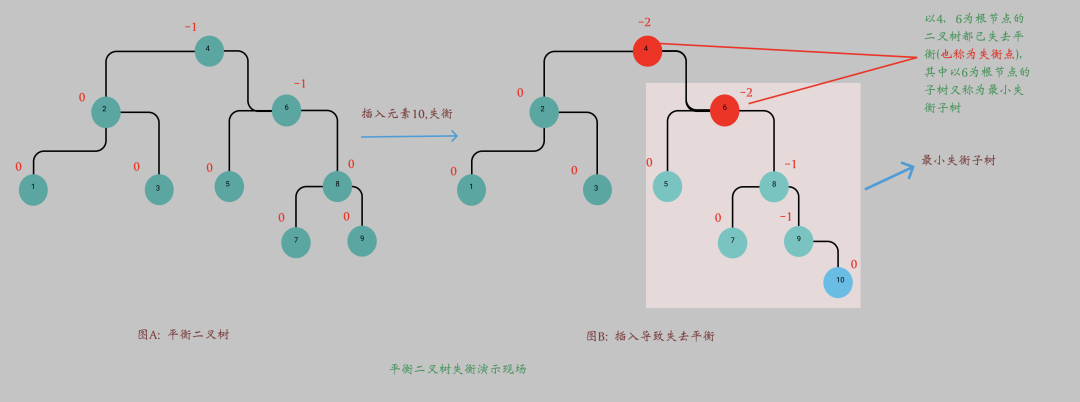

如上图所示, 图A本是一棵平衡二叉树,因插入新元素10导致平衡二叉树失衡变为一棵非平衡二叉树。其中以4,6为根节点的二叉树都失衡。另外我们称呼以6为根节点的二叉树为最小平衡二叉树。

何为最小失衡子树呢?

通常定义为: 在新插入的结点向上查找,以第一个平衡因子的绝对值超过1的结点为根的子树称为最小不平衡子树。 也就是说,一棵失衡的树,是有可能有多棵子树同时失衡的(如上图B的以4,6为根节点的子树)。

失衡后的摊子收拾

平衡二叉树失衡后,该如何调整呢? 如上面所讲,插入节点会导致出现多棵失衡子树。而实际上,我们只需要对最小失衡子树进行旋转调整,使其平衡,则整棵失衡二叉树将再次平衡。

为什么旋转呢?

直观视觉上我们也知道: 哪边的树高,就把那边的树向反方向旋转就可调整高度一致。而旋转的目的就是减少高度,通过降低整棵树的高度来平衡。

怎么旋转呢?

根据旋转的方向,有两种基本处理方式:

  • 左旋(右子树高于左子树)
  • 右旋(左子树高于右子树)

别忘了,只需要对最小失衡子树进行调整即可。后面我们也将根据这两种基本方式演变出其他方式

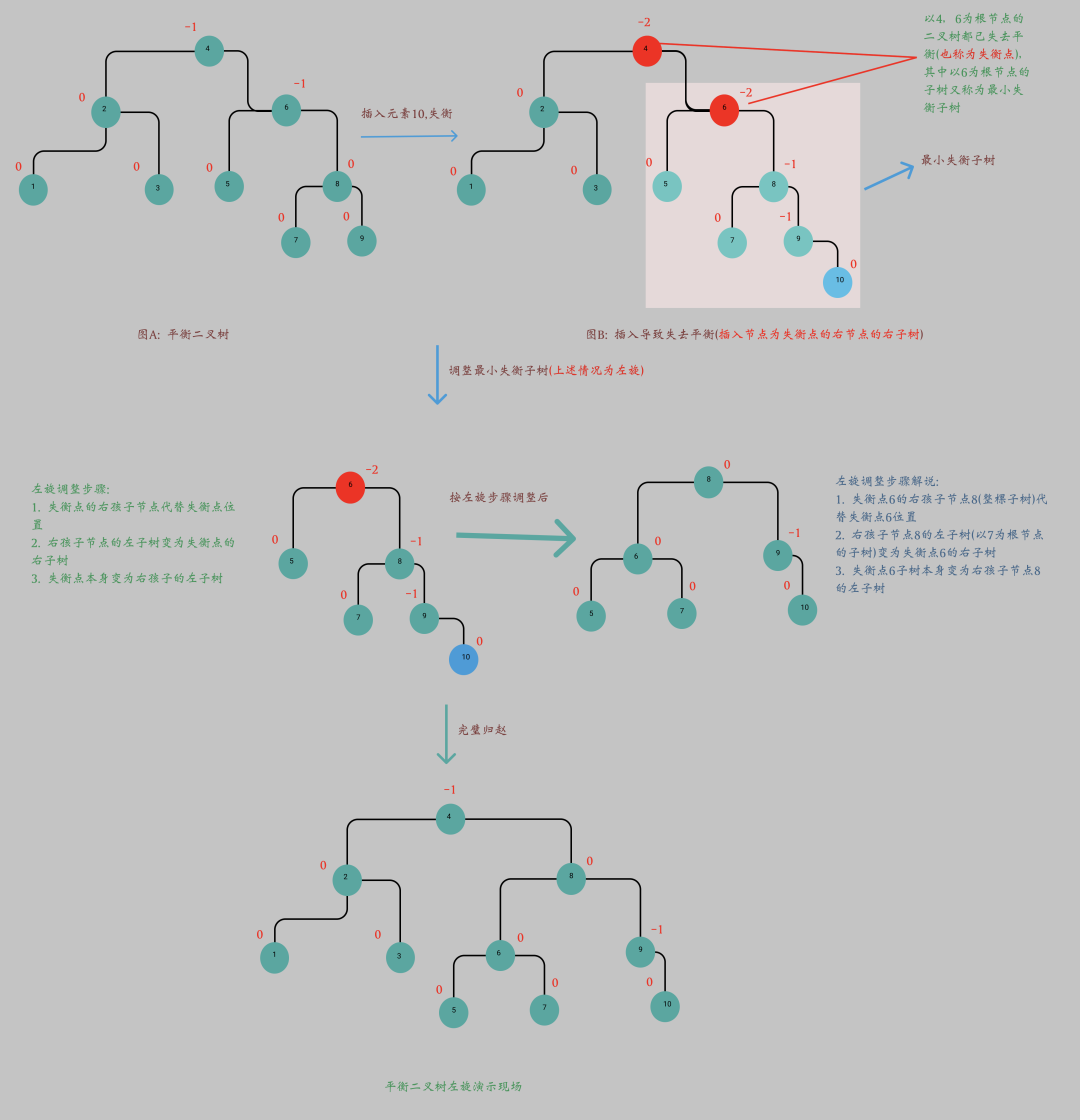

左旋

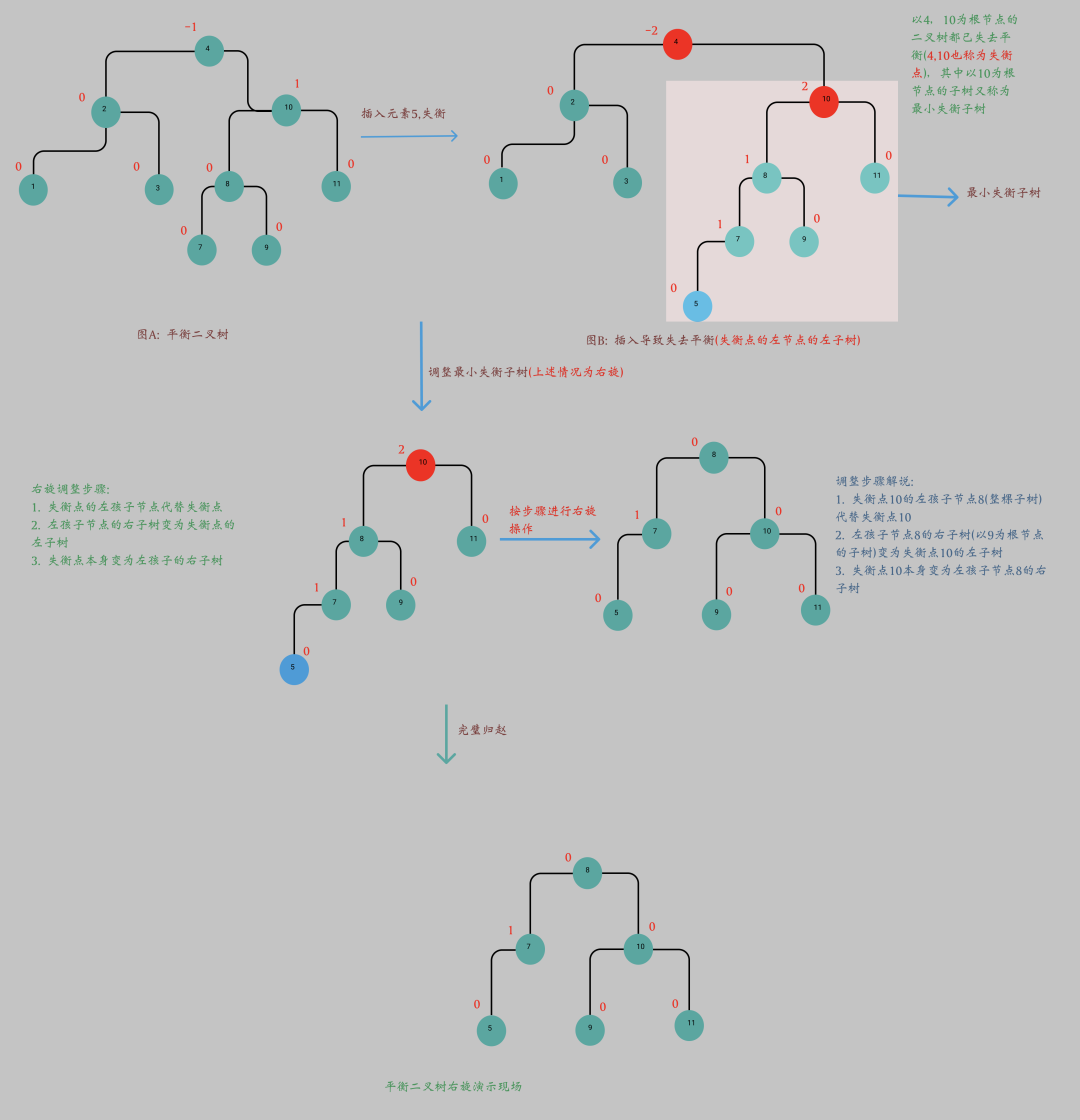

右旋

平衡二叉树结构定义

数据结构定义

type AvlTreeNode struct { Value  int // 值 Height int // 以该节点为根节点, 对应的树的高度, 便于计算平衡因子 Nums   int // 出现的次数 Left   *AvlTreeNode Right  *AvlTreeNode}type AvlTree struct { Root *AvlTreeNode //根节点,因不停的调整可能会变化}func NewAvlTree() *AvlTree { return new(AvlTree)}

几个常规操作:

func (n *AvlTreeNode) GetHeight() int { return n.Height}func Max(a int, b int) int { if a > b {  return a } return b}// 获取树的平衡因子// 左子树高度减去右子树高度func (n *AvlTreeNode) GetBalanceFactor() int { var leftTreeHeight, rigthTreeHeight = 00 if n.Left != nil {  leftTreeHeight = n.Left.GetHeight() } if n.Right != nil {  rigthTreeHeight = n.Right.GetHeight() } return leftTreeHeight - rigthTreeHeight}// 更新树高度// 树高=max(左子树高, 右子树高)+1func (n *AvlTreeNode) UpdateHeight() { if n == nil {  return } var leftTreeHeight, rigthTreeHeight = 00 if n.Left != nil {  leftTreeHeight = n.Left.GetHeight() } if n.Right != nil {  rigthTreeHeight = n.Right.GetHeight() } n.Height = Max(leftTreeHeight, rigthTreeHeight) + 1 return}

平衡二叉树的操作

插入操作

添加元素前需要定位到元素的位置,也就是使用二分查找找到该元素需要插入的地方(就是二叉查找树里面的插入操作)。

插入后,需要满足所有节点的平衡因子在 [-1,0,1] 范围内,如果不在,需要进行旋转调整。

也就是说,平衡因子绝对值的最大值即为2,因为平衡因子一旦等于2, 二叉树就需要调整使其平衡

因插入产生的最小失衡子树的根节点我们称为失衡点(前面有讲过哦)。

旋转有四种情况:

  • (RR)在失衡点的右孩子的右子树上插入节点(右子树的左右孩子都行)导致失衡,左旋,转一次。
  • (LL)在失衡点的左孩子的左子树上插入节点(左子树的左右孩子都行)导致失衡,右旋,转一次。
  • (LR)在失衡点的左孩子的右子树上插入节点(右子树的左右孩子都行)导致失衡,先左旋后右旋,转两次。
  • (RL)在失衡点的右孩子的左子树上插入节点(左子树的左右孩子都行)导致失衡,先右旋后左旋,转两次

旋转规律记忆法:单旋(LL、RR)和双旋(LR、RL),单旋反方向,双旋同方向。

这个听起来很抽象啊, 上图上图...

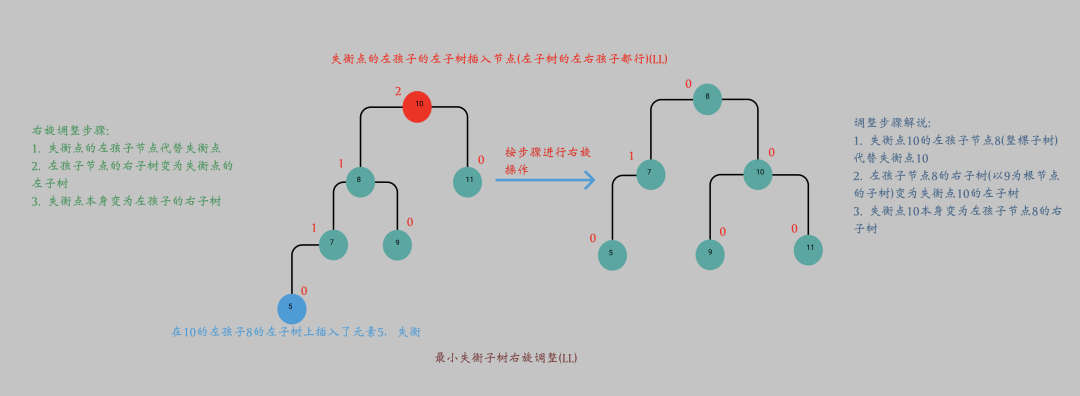

LL

出现场景:
在失衡点的左孩子的左子树上插入节点 (左子树的左右孩子都行) 导致失衡

解决策略:

  • 右旋即可(单旋反方向)

依照上图讲解, 我们很容易写出相关实现:

// 右旋调整步骤:// 1. 失衡点的左孩子节点代替失衡点// 2. 左孩子节点的右子树变为失衡点的左子树// 3. 失衡点本身变为左孩子的右子树func (n *AvlTreeNode) RigthRotation() *AvlTreeNode { newRootNode := n.Left n.Left = n.Left.Right newRootNode.Right = n // 更新失衡点的高度 n.UpdateHeight() // 更新失衡点左孩子节点的高度 n.Left.UpdateHeight() return newRootNode}

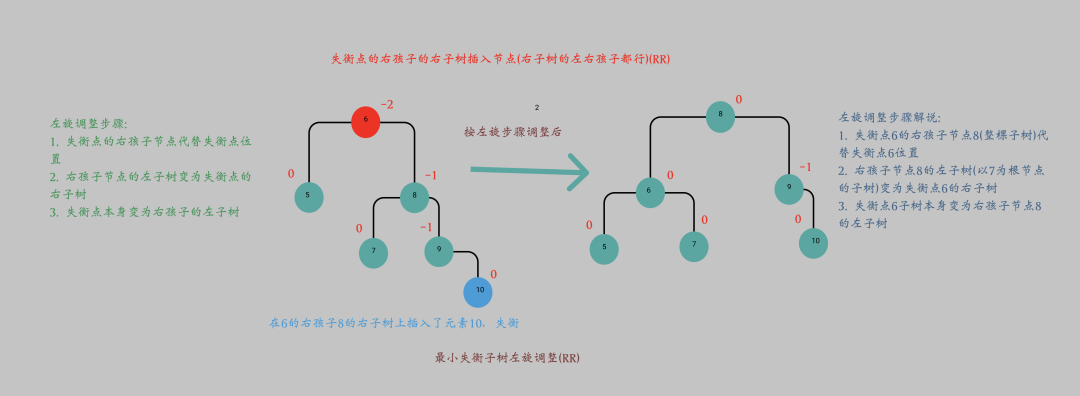

RR

出现场景:
在失衡点的右孩子的右子树上插入节点 (右子树的左右孩子都行) 导致失衡

解决策略:

  • 左旋即可(单旋反方向)d268261a61e0e2979230ac78714265db.png

依照上图讲解, 我们很容易写出相关实现:

// 左旋调整步骤:// 1. 失衡点的右孩子节点代替失衡点位置// 2. 右孩子节点的左子树变为失衡点的右子树// 3. 失衡点本身变为右孩子的左子树func (n *AvlTreeNode) LeftRotation() *AvlTreeNode { newRootNode := n.Right n.Right = n.Right.Left newRootNode.Left = n // 更新失衡点的高度 n.UpdateHeight() // 更新失衡点右孩子节点的高度 n.Right.UpdateHeight() return newRootNode}

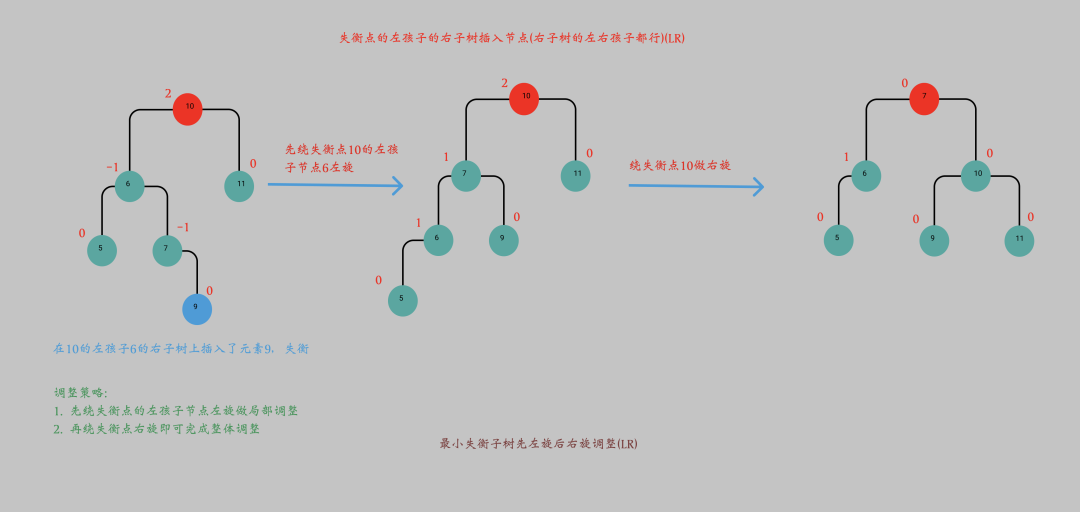

LR

出现场景:
在失衡点的左孩子的右子树上插入节点 (右子树的左右孩子都行) 导致失衡

解决策略:

  • 先左旋后右旋即可(双旋同方向)
  • 具体步骤都在图里面...

依照上图讲解, 我们很容易写出相关实现:

// 左旋然后右旋// 调整策略:// 1. 先绕失衡点的左孩子节点左旋做局部调整// 2. 再绕失衡点右旋即可完成整体调整func (n *AvlTreeNode) LeftRightRotation() *AvlTreeNode { n.Left = n.Left.LeftRotation() return n.RigthRotation()}
RL

出现场景:
在失衡点的右孩子的左子树上插入节点 (左子树的左右孩子都行) 导致失衡

解决策略:

  • 先右旋后左旋即可(双旋同方向)
  • 具体步骤都在图里面...8bf59651f135c58e636ea58495245f9c.png

依照上图讲解, 我们很容易写出相关实现:

// 右旋然后左旋// 调整策略:// 1. 先绕失衡点的右孩子节点右旋做局部调整// 2. 再绕失衡点左旋即可完成整体调整func (n *AvlTreeNode) RightLeftRotation() *AvlTreeNode { n.Right = n.Right.RigthRotation() return n.LeftRotation()}
完整插入代码

基于上述的拆分出来四种场景,那么相关的插入代码也就水到渠成了。如下示:

func (tree *AvlTree) Insert(value int) { // 因插入新的元素,可能造成树失衡调整,而使根节点变更 tree.Root = tree.Root.Insert(valuereturn}// 处理节点树高度问题func (n *AvlTreeNode) HandleBF(value int) *AvlTreeNode { // 平衡因子(左子树和右子树高度之差) factor := n.GetBalanceFactor() newNode := new(AvlTreeNode) // 左子树的高度变高了,导致左子树-右子树的高度从1变成了2。 if factor == 2 {  if value    // 表示在左子树上插上左儿子导致失衡,需要单右旋:   newNode = n.RigthRotation()  } else {   //表示在左子树上插上右儿子导致失衡,先左后右旋:   newNode = n.LeftRightRotation()  } } else if factor == -2 { // 右子树的高度变高了,导致左子树-右子树的高度从-1变成了-2。  if value > n.Right.Value {   // 表示在右子树上插上右儿子导致失衡,需要单左旋:   newNode = n.LeftRotation()  } else {   //表示在右子树上插上左儿子导致失衡,先由后左旋:   newNode = n.RightLeftRotation()  } } else {  newNode = n } return newNode}func (n *AvlTreeNode) Insert(value int) *AvlTreeNode { if n == nil {  return &AvlTreeNode{Height: 1, Nums: 1Valuevalue} } // 插入的值小于节点值,要从左子树继续插入 if value   n.Left = n.Left.Insert(value)  n = n.HandleBF(value)  // 插入的值大于节点值,要从右子树继续插入 } else if value > n.Value {  n.Right = n.Right.Insert(value)  n = n.HandleBF(value)  // 插入值相同,重复次数加1即可 } else {  n.Nums += 1 } // 刷新新树根高度 n.UpdateHeight() return n}
查询操作

相关的查询包括查询指定值、最小值、最大值等,相关操作跟前文所讲的二叉查找树是通用的,因此这里我们就直接给出相关实现,不再做相关讲解。

// 二叉查找树的搜索func (tree *AvlTree) Search(value int) *AvlTreeNode { if tree.Root == nil {  return nil } currentNode := tree.Root for currentNode != nil {  // 小于子树根节点的值  if value    currentNode = currentNode.Left   // 大于子树根节点的值  } else if value > currentNode.Value {   currentNode = currentNode.Right   // 找到该值  } else {   return currentNode  } } return nil}// 查询最小值func (tree *AvlTree) FindMin() *AvlTreeNode { if tree.Root == nil {  return nil } currentNode := tree.Root // 一直往左子树遍历 for currentNode != nil {  if currentNode.Left != nil {   currentNode = currentNode.Left  } else {   break  } } return currentNode}// 查询最大值func (tree *AvlTree) FindMax() *AvlTreeNode { if tree.Root == nil {  return nil } currentNode := tree.Root // 一直往右子树遍历 for currentNode != nil {  if currentNode.Right != nil {   currentNode = currentNode.Right  } else {   break  } } return currentNode}
删除操作

平衡二叉树的删除操作跟二叉查找树比较类似,也是分情况讨论,平衡二叉树主要就是在删除后,需要做相关的失衡调整操作。

删除元素有三大种情况:

  • 如果被删除结点A有两个子结点,将该结点右子树内的最小结点取代A, 并删除最小节点。
  • 如果被删除结点A只有一个子结点(左孩子或者右孩子),就直接将A的子结点连至A的父结点上,并将A删除(根据平衡二叉树的定义, 一个节点只有一个子节点的时候,该子节点比为该节点的孩子节点,否则就失衡)
  • 删除的节点是叶子节点,没有儿子,直接删除后看离它最近的父亲节点是否失衡,做调整操作。

根据上述的步骤描述,我们也很容易写出相关的代码实现,如下所示:

/*删除元素1. 如果被删除结点A有两个子结点,将该结点右子树内的最小结点取代A, 并删除最小节点。2. 如果被删除结点A只有一个子结点(左孩子或者右孩子),就直接将A的子结点连至A的父结点上,并将A删除(根据平衡二叉树的定义, 一个节点只有一个子节点的时候,该子节点比为该节点的孩子节点,否则就失衡)3. 删除的节点是叶子节点,没有儿子,直接删除后看离它最近的父亲节点是否失衡,做调整操作。*/func (n *AvlTreeNode) Delete(value int) *AvlTreeNode { if n == nil {  return nil } if value   // 从左子树开始删除  n.Left = n.Left.Delete(value) } else if value > n.Value {  // 从右子树开始删除  n.Right = n.Right.Delete(value) } else {  // 找到待删除的节点  if n.Left != nil && n.Right != nil {   // 有两个节点   // 步骤1: 找到右孩子的最小值替换该待删除节点   rightMinNode := n.Right.FindMin()   n.Value = rightMinNode.Value   n.Nums = rightMinNode.Nums   // 步骤2: 删除右孩子的最小值   n.Right = n.Right.Delete(n.Value)  } else if n.Left != nil {   // 只有左孩子   n = n.Left  } else if n.Right != nil {   // 只有右孩子   n = n.Right  } else {   // 左右孩子均无,为叶子节点   n = nil   return n  } } // 调整高度 n.UpdateHeight() return n}

完整代码实现

完整代码实现:https://github.com/yiye93/algo

^^代码不易,希望大家给个星鼓励下^^

下面放一波链接, 本人会持续在上面更新.....

link

  • 公众号: 程序员的进击之路
  • github: https://github.com/yiye93/algo
