承接专栏的上一篇内容,本文继续介绍TWaver数据中心三维可视化软件,上篇主要针对数据中心园区以及外部环境的各项可视化功能进行了说明,本篇将着眼于数据中心建筑内部环境以及各类设施,详细说明可视化技术数据中心的运营带来的全新管理方式。

传统数据中心的管理重点集中在资产、容量、动环以及安防监控等环节,为了满足管理需求,可视化系统把上述环节作为监控重点,辅以管线、网络以及模拟演示等功能构成结构完整、体系严密的数据中心可视化系统。

1.资产管理可视化

资产管理模块,通过集成平台管理数据中心的所有设施,帮助用户快速、可视化定位设备/设施位置,确认使用情况,可视化确认设备连接情况,对全局,单个设备,单个客户的设备/设施进行日常监控和运行管理。

资产可视化搜索查询

在3D场景中进行查询、搜索资产功能,能对资产进行任意字段的模糊查询,可将设备位置、分布数量等搜索结果在3D场景中直观展现,并能进行快速定位查询。查询支持按各类条件进行高级组合查询。

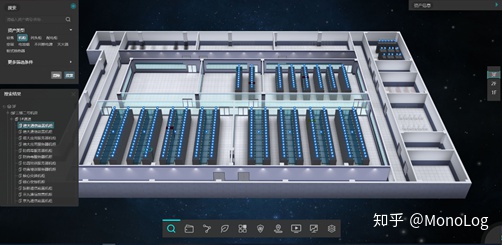

资产搜索查询

资产信息可视化

能够在3D视图上,对IT设备,包括但不限于服务器、路由器、交换机、存储等设备,进行关键信息的查看,如基本资产信息、告警信息、告警记录、前后面板、端口、虚拟机、网络链路、网络拓扑、系统进程、磁盘空间占用、虚拟机以及其他实时监控数据。

对于需要管理到端口的设备,软件提供了端口级别的建模工具,用户可以在初始化阶段导入端口数据,也可以使用TWaver提供的设备面板编辑工具,来编辑管理设备前后面板。用户能够在3D视图上直接查看设备前后面板和端口,能够查看每一个端口流量、占用等信息,以及进行端口占用的设置。

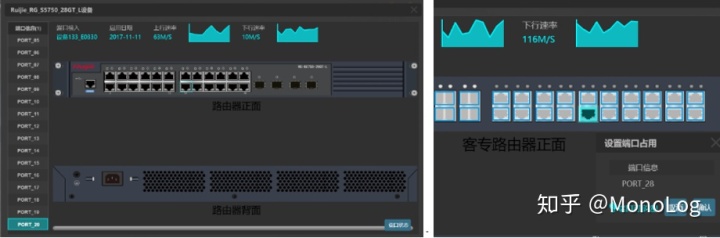

设备端口级信息展示/参数配置

资产变更/关联可视化

  • 读取资产管理系统的数据,并在3D视图上呈现资产的信息,包括但不限于位置信息、设备类型、品牌、型号、采购日期、上架日期、维保、客户等信息
  • 实时地、自动地对IT设备位置的变更进行记录并刷新展现
  • 可查看资产上下级关联设备信息,关联关系由业务系统提供
  • 通过逻辑连线可视化呈现资产上下级(呈现上下层的一级数据)

2.容量管理可视化

合理布局机柜空间,可以减少所需的电源、用水、照明、冷却。同时,对机柜空间的消耗进行管控,也能保证有充足的空间来满足数据中心未来扩展的需求。利用三维可视化技术,数据中心的机位容量、机柜剩余空间、功耗、机柜承重都进行直观展示,可以快速查看容量使用和剩余容量数据,以实现更佳的容量规划。

机柜空间可视化

在三维可视化环境中,支持机房机柜空间容量统计及分布统计,能根据不同颜色区分相关机柜的U位使用情况、。能够指定U数的空间,可统计每个机柜剩余的数量,并用不同颜色标识。
