MAC表简介
介绍MAC表的定义、由来和作用。
MAC（MediaAccessControl）地址用来定义网络设备的位置。MAC地址由48比特长、12位的16进制数字组成，0到23位是厂商向IETF等机构申请用来标识厂商的代码，24到47位由厂商自行分派，是各个厂商制造的所有网卡的一个唯一编号。

MAC地址可以分为3种类型：

1. 物理MAC地址：这种类型的MAC地址唯一的标识了以太网上的一个终端，该地址为全球唯一的硬件地址；
2. 广播MAC地址：全1的MAC地址为广播地址（FF-FF-FF-FF-FF-FF），用来表示LAN上的所有终端设备；
3. 组播MAC地址：除广播地址外，第8bit为1的MAC地址为组播MAC地址（例如01-00-00-00-00-00），用来代表LAN上的一组终端。其中以01-80-c2开头的组播MAC地址叫BPDU MAC，一般作为协议报文的目的MAC地址标示某种协议报文。

MAC地址表（MAC地址、接口号、VLAN ID，因为VLAN ID默认是1，所以默认不显示）
设备内有一张MAC地址表，简称MAC表。MAC表记录了相连设备的MAC地址、接口号以及所属的VLANID之间的对应关系。在转发数据时，交换设备根据报文中的目的MAC地址和VLANID查询MAC地址表，快速定位出接口，从而减少广播。

基于MAC表的报文转发：
设备在转发报文时，根据MAC地址表项信息，会采取以下两种转发方式：

1. 单播方式：当MAC地址表中包含与报文目的MAC地址对应的表项时，设备直接将报文从该表项中的转发出接口发送。
2. 广播方式：当设备收到的报文为广播报文、组播报文或MAC地址表中没有包含对应报文目的MAC地址的表项时（未知单播），设备将采取广播方式将报文向除接收接口外同一VLAN内的所有接口转发。（泛洪）

MAC地址表的分类：
MAC地址表项分为：动态表项、静态表项和黑洞表项。

1. 动态表项由接口通过源MAC地址学习获得，表项有老化时间（理论300s，短则300s，多则599s）。
2. 静态表项由用户手工配置，并下发到各接口板，表项不老化。
3. 黑洞表项用于指示丢弃含有特定源MAC地址或目的MAC地址的数据帧，由用户手工配置，并下发到各接口板，表项不老化。
   Mac-address blackhole mac地址 vlan xx 将MAC地址设置为黑洞MAC，交换机收到此MAC发来的信息，直接丢弃
   在系统复位、接口板热插拔或接口板复位后，动态表项会丢失，而保存的静态表项和黑洞表项不会丢失。

MAC地址表项的生成方式：
MAC地址表项的生成方式有两种：自动生成、手工配置。

1. 自动生成MAC表项
   一般情况下，MAC表是设备通过源MAC地址学习过程而自动建立的。例如，当与SwitchA连接的HostB向SwitchA发送数据时，SwitchA从数据帧中解析出源MAC地址（即HostB的MAC地址），连同接口号添加到MAC地址表中。以后SwitchA接收到发送给HostB的数据，通过查询MAC表就可以得到正确的发送接口。
   MAC表中自动生成的表项并非永远有效，每一条表项都有一个生存周期，到达生存周期仍得不到刷新的表项将被删除，这个生存周期被称作老化时间。如果在到达生存周期前记录被刷新，则该表项的老化时间重新计算。
2. 手工配置MAC表项
   设备通过源MAC地址学习自动建立MAC地址表时，无法区分合法用户和黑客用户的报文，带来了安全隐患。如果黑客用户将攻击报文的源MAC地址伪装成合法用户的MAC地址，并从设备的其它接口进入，设备就会学习到错误的MAC表项，于是就会将本应转发给合法用户的报文转发给黑客用户。
   为了提高接口安全性，网络管理员可手工在MAC表中加入静态MAC地址表项，将用户与接口绑定，从而防止假冒身份的非法用户骗取数据。
   通过手工配置黑洞MAC，可以限制指定用户的流量不能从设备通过，防止非法用户的攻击。
   手工配置的MAC表项优先级高于自动生成的表项。

MAC地址老化：（300s-599s之间的一个值）
为适应网络的变化，MAC表需要不断更新。MAC表中自动生成的表项（即动态表项）并非永远有效，每一条表项都有一个生存周期，到达生存周期仍得不到刷新的表项将被删除，这个生存周期被称作老化时间。如果在到达生存周期前记录被刷新，则该表项的老化时间重新计算。
图1MAC地址老化示意图

如上图所示，设备MAC地址老化时间设置为T。在t1时刻有源MAC地址为00e0-fc00-0001、VLAN为1的报文从某接口进入。假定该接口已加入VLAN1。如果之前MAC地址表不存在关于(MAC:00e0-fc00-0001，VLAN:1)的任何种类表项，那么这个地址就会作为动态MAC地址表项学习到地址表里，同时该表项的命中标志位被置1。
设备周期性(每经过T时间)地对所有学习到的动态MAC地址表项进行检查。如在t2时刻，检查到动态表项(MAC:00e0-fc00-0001，VLAN:1)的命中标志位为1，则将该表项的命中标志位置为0，且不删除这条表项。如果在t2时刻和t3时刻之间有源MAC地址为00e0-fc00-0001、VLAN为1的报文进入设备，则将命中标志重新设置为1。如果在t2时刻和t3时刻之间没有这种报文进入设备，那么该表项的命中标志位会一直保持为0。在t3时刻，设备检查到该表项的命中标志位为0，认为该表项的老化时间到达，将删除此条表项。
如上所述，通过自动老化，一条动态表项在MAC地址表中存在的最短时间是设备所配置的老化时间T到2T之间。
设备MAC地址老化时间可设置，通过设置此时间，可以灵活控制动态学习到的MAC表项在MAC地址表中存在的时间。

关闭学习MAC能力，限制MAC地址数
由于MAC表的容量是有限的，当黑客伪造大量源MAC地址不同的报文并发送到设备后，设备上的MAC地址表项资源可能会被耗尽。此时即使它收到正常的报文，也无法学习到报文中的源MAC地址。
为了解决以上问题，设备提供了两种方式对MAC地址学习进行限制：

1. 基于VLAN、流行为或接口关闭学习MAC能力
2. 基于VLAN或接口进行MAC地址数限制
   关闭学习MAC能力后，则接口将不再自动学习到新的动态MAC表项，之前学习到的动态表项可以等待老化时间到达后自动删除，也可以手工执行删除MAC命令，将这些表项删除。
   限制学习的MAC地址数，即限制VLAN或接口学习动态MAC表项的最大数目。当VLAN或接口学习到的MAC表项达到最大数目，则该VLAN或接口将不能再学习新的MAC表项，直到它以前学习到的MAC表项老化。
   多数情况下，一个黑客发送的攻击报文是从同一个接口进入设备，在这个接口上配置关闭学习MAC能力或配置MAC地址学习限制，可避免攻击报文将整个设备的MAC地址表填满。

端口安全
介绍
端口安全（Port Security）功能将设备接口学习到的MAC地址变为安全MAC地址（包括安全动态MAC、安全静态MAC和Sticky MAC），可以阻止非法用户通过本接口和交换机通信，从而增强设备安全性。

端口学习安全MAC地址的方式：
安全MAC地址分为：安全动态MAC、安全静态MAC与Sticky MAC。定义及区别如下：

1. 安全动态MAC地址：使能端口安全而未使能Sticky MAC功能时学习到的MAC地址。缺省情况下，安全动态MAC地址不会被老化，设备重启后安全动态MAC地址会丢失，需要重新学习。
2. 安全静态MAC地址：使能端口安全时手工配置的静态MAC地址，安全静态MAC地址不会被老化。
3. Sticky MAC地址：使能端口安全后又使能Sticky MAC功能后学习到的MAC地址。Sticky MAC地址不会被老化，保存配置后重启设备，Sticky MAC地址不会丢失，无需重新学习。（动态mac配置好以后使能sticky mac功能）
   未使能端口安全功能时，设备的MAC地址表项可通过动态学习或静态配置。当某个接口使能端口安全功能后，该接口上之前学习到的动态MAC地址表项会被删除，之后学习到的MAC地址将变为安全动态MAC地址，此时该接口仅允许匹配安全MAC地址或静态MAC地址的报文通过。若接着使能Sticky MAC功能，安全动态MAC地址表项将转化为Sticky MAC表项，之后学习到的MAC地址也变为Sticky MAC地址。直到安全MAC地址数量达到限制，将不再学习MAC地址，并对接口或报文采取配置的保护动作。

MAC地址漂移：
什么是MAC地址漂移？

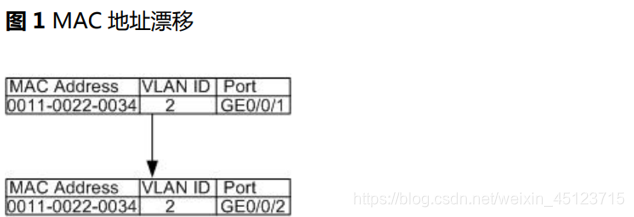

MAC地址漂移是指设备上一个VLAN内有两个端口学习到同一个MAC地址，后学习到的MAC地址表项覆盖原MAC地址表项的现象。图1所示，MAC地址为0011-0022-0034，VLANID为2的表项，出接口由GE0/0/1刷新为GE0/0/2，这就是MAC地址漂移。设备出现MAC地址漂移时，设备CPU会有不同程度的升高。
正常情况下，网络中不会在短时间内出现大量MAC地址漂移的情况。出现这种现象一般都意味着网络中存在环路，可以通过查看告警信息和漂移记录，快速定位和排除环路。

什么情况下会出现MAC地址漂移现象？

1. 环路
2. 非法用户进行网络攻击

MAC地址防漂移：
网络中产生环路或非法用户进行网络攻击都会造成MAC地址发生漂移，导致MAC地址不稳定。
可以通过两种方式来避免这种情况：

1. 提高接口MAC地址学习优先级。当不同接口学到相同的MAC地址表项时，高优先级接口学到的MAC地址表项可以覆盖低优先级接口学到的MAC地址表项，防止MAC地址在接口间发生漂移。（将合法用户的优先级升高来避免，默认优先级是0，值越大越优）
2. 不允许相同优先级的接口发生MAC地址表项覆盖。当伪造网络设备所连接口的优先级与安全的网络设备相同时，后学习到的伪造网络设备的MAC地址表项不会覆盖之前正确的表项。但如果网络设备下电，此时会学习到伪造网络设备的MAC地址，当网络设备再次上电时将无法学习到正确的MAC地址。

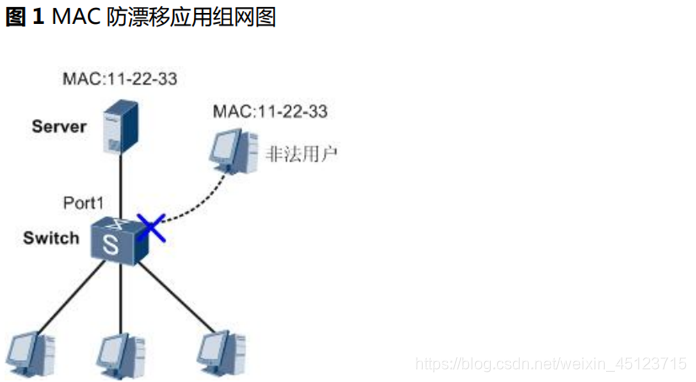

如图1所示，为防止非法用户伪造服务器MAC地址入侵Switch，可以提高服务器侧接口Port1的MAC地址学习优先级。

MAC地址漂移检测：
MAC地址漂移检测是交换机对MAC地址漂移现象进行检测的功能。MAC地址漂移检测是利用MAC地址学习时接口跳变实现的，因此能提供的信息与MAC地址学习相关，包括MAC地址、VLAN，以及跳变的接口等诊断信息。其中跳变的接口即为可能出现环路的接口。网络管理员根据网络中每台设备上出现的跳变接口，以及网络拓扑，判断环路的源头。

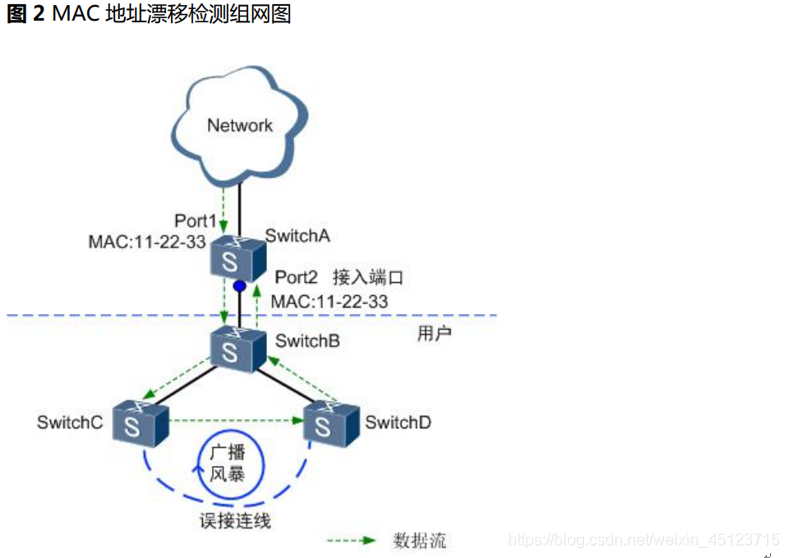

如图2网络中，若SwitchC和SwitchD之间误接网线，则SwitchB、SwitchC、SwitchD之间形成环路。当SwitchA上Port1接口从网络中收到一个广播报文后转发给SwitchB，该报文经过环路，会被SwitchA上Port2接口收到。在接口Port2上配置MAC地址漂移检测，此时SwitchA会感知到MAC地址学习接口跳变的现象。若连续出现此现象，则在SwitchA上可以判断出现了MAC地址漂移。
