服务端配置

服务端IP：192.168.0.201

在global definitions.pmh文件开启Modbus服务，并设置几个用于线圈测试的变量

创建一个PLC程序modbus地址的转换请看这篇

Modbus poll软件连接画面

客户端配置

客户端IP：192.168.0.200
在global definitions.pmh文件写配置代码

#define umac1	1
//开启服务
Sys.ModbusServerEnable = 1
//定义端口及超时
Modbus[umac1].Config.ServerPort = 0 // (defaults to Modbus port 502)
Modbus[umac1].Config.ConnectTimeOut = 6000 // 0, defaults to OS timeout, minimum = 5200 msec timeout)
Modbus[umac1].Config.SendRecvTimeOut = 0 // 0, defaults to 6300 msec timeout 5 of 6 Retransmissions)
//设置需要连接的IP
Modbus[umac1].Config.ServerIpAddr[0]=192
Modbus[umac1].Config.ServerIpAddr[1]=168
Modbus[umac1].Config.ServerIpAddr[2]=0
Modbus[umac1].Config.ServerIpAddr[3]=201
//新建一个数组，用来存放读取到的值
global mbarray5(10)
1
2
3
4
5
6
7
8
9
10
11
12
13
14

连接服务端

ModbusConnect umac1  //（客户端终端输入）连接服务器
1

连接成功画面


如果未连接成功，使用ModbusLinuxError 1查看原因

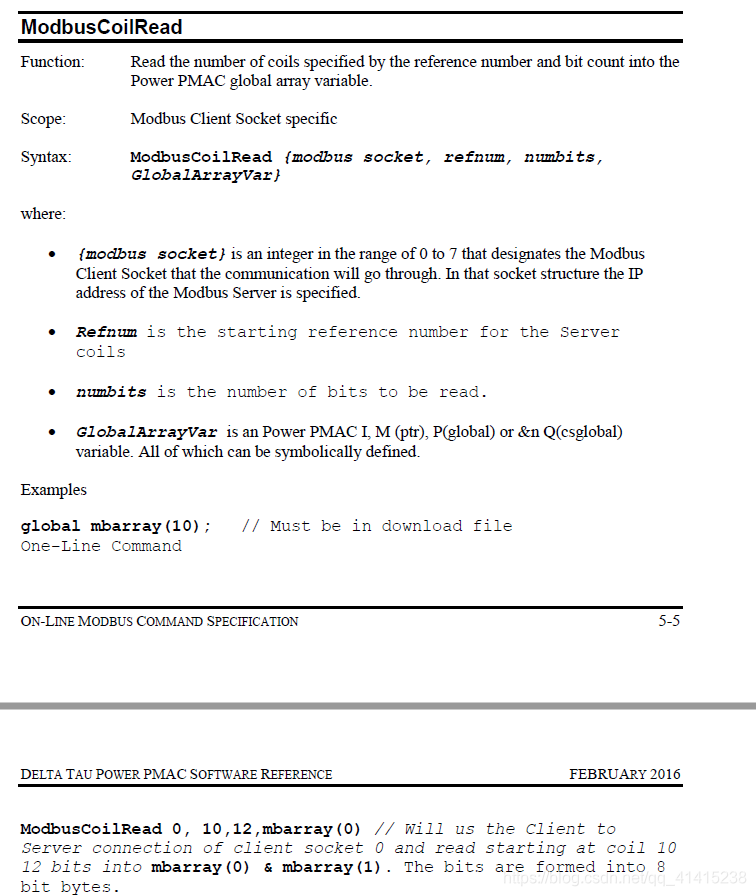

读取线圈

读服务端one变量操作

ModbusCoilRead 1, 0,1,mbarray5(0) //客户端终端操作
1

读five操作

ModbusCoilRead 1, 24,1,mbarray5(2)
1

将服务端的five=1
修改后再读five操作

ModbusCoilRead 1, 24,1,mbarray5(2)
1

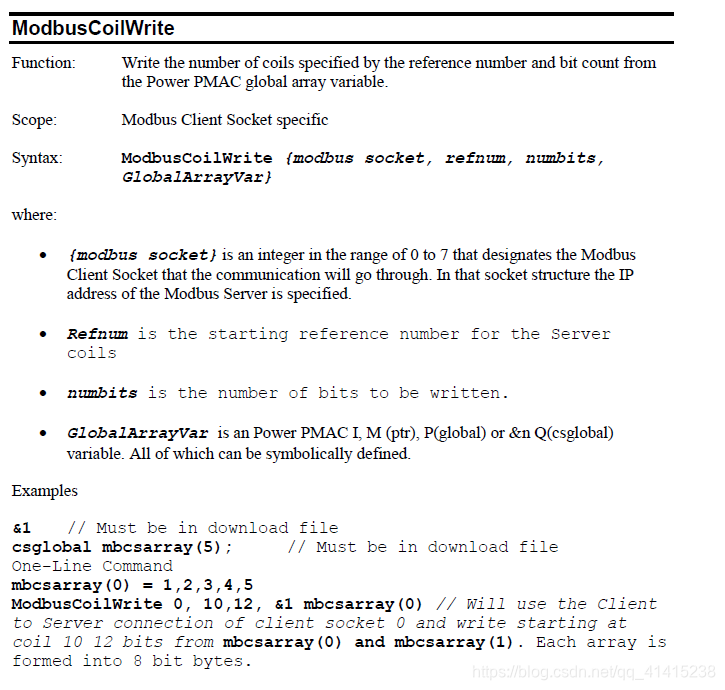

写线圈

在客户端新建一个变量global mbarray1(2)
并在终端赋值global mbarray1(0)=1
在服务端新建变量global seven
在plc中添加call ReadModbusBit(50,&seven);

客户端终端操作

ModbusCoilWrite 1,49,1,mbarray1(0)
1

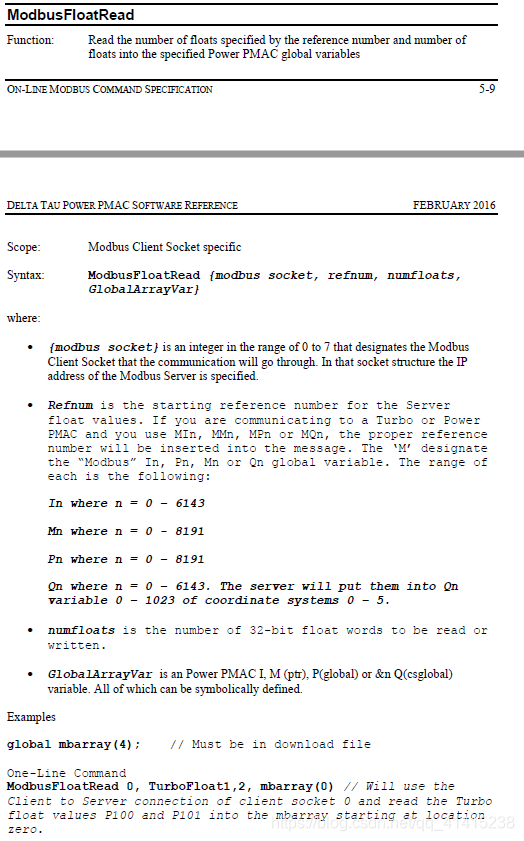

读浮点数

服务端终端操作：M10=10
客户端终端操作

ModbusFloatRead 1,16405,1,mbarray1(0)
1

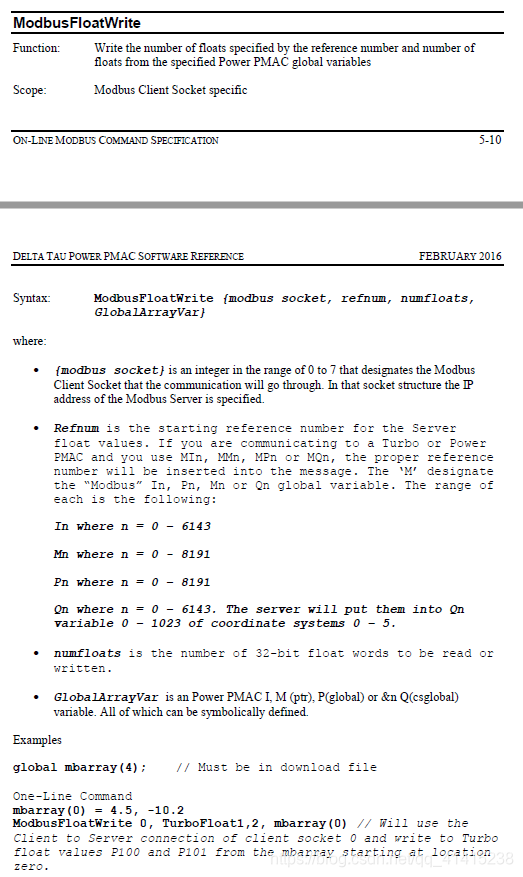

写浮点数

客户端终端操作

mbarray1(1)=11
ModbusFloatWrite 1,16405,1,mbarray1(1)
1
