CNN卷积神经网络实例(基于pytorch)_卷积神经网络的实例

1.关于卷积神经网络

卷积神经网络（Convolutional Neural Network,CNN) 是一种具有局部连接、权重共享等特征的深层前馈神经网络。

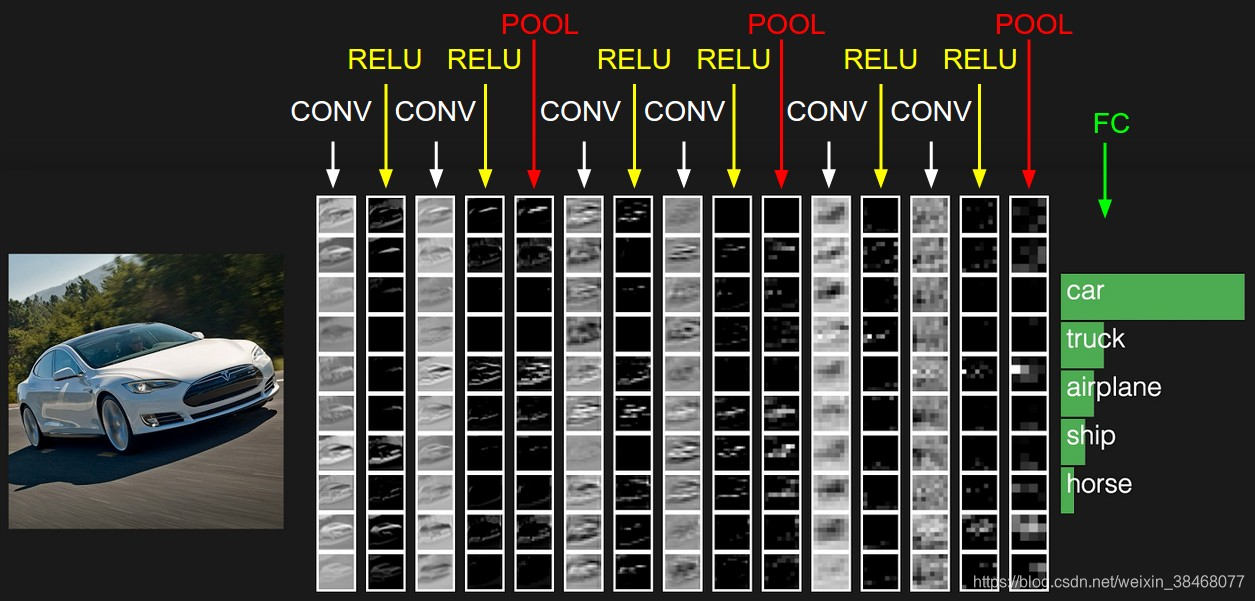

我们先来看一下比较直观的了解一下，对卷积神经网络有个感性的认识：

我们首先先对我们输入的图片进行一次卷积，而后加入Relu激活函数,再做一次卷积，再加入Relu激活函数，而后对其处理结果进行汇聚（此处为Pool,也可以称为池化），再后来就是不断地重复前边的步骤，最后会得到一个属于某一类图片的概率。这时概率最大的那个就是我们需要的判别结果了。

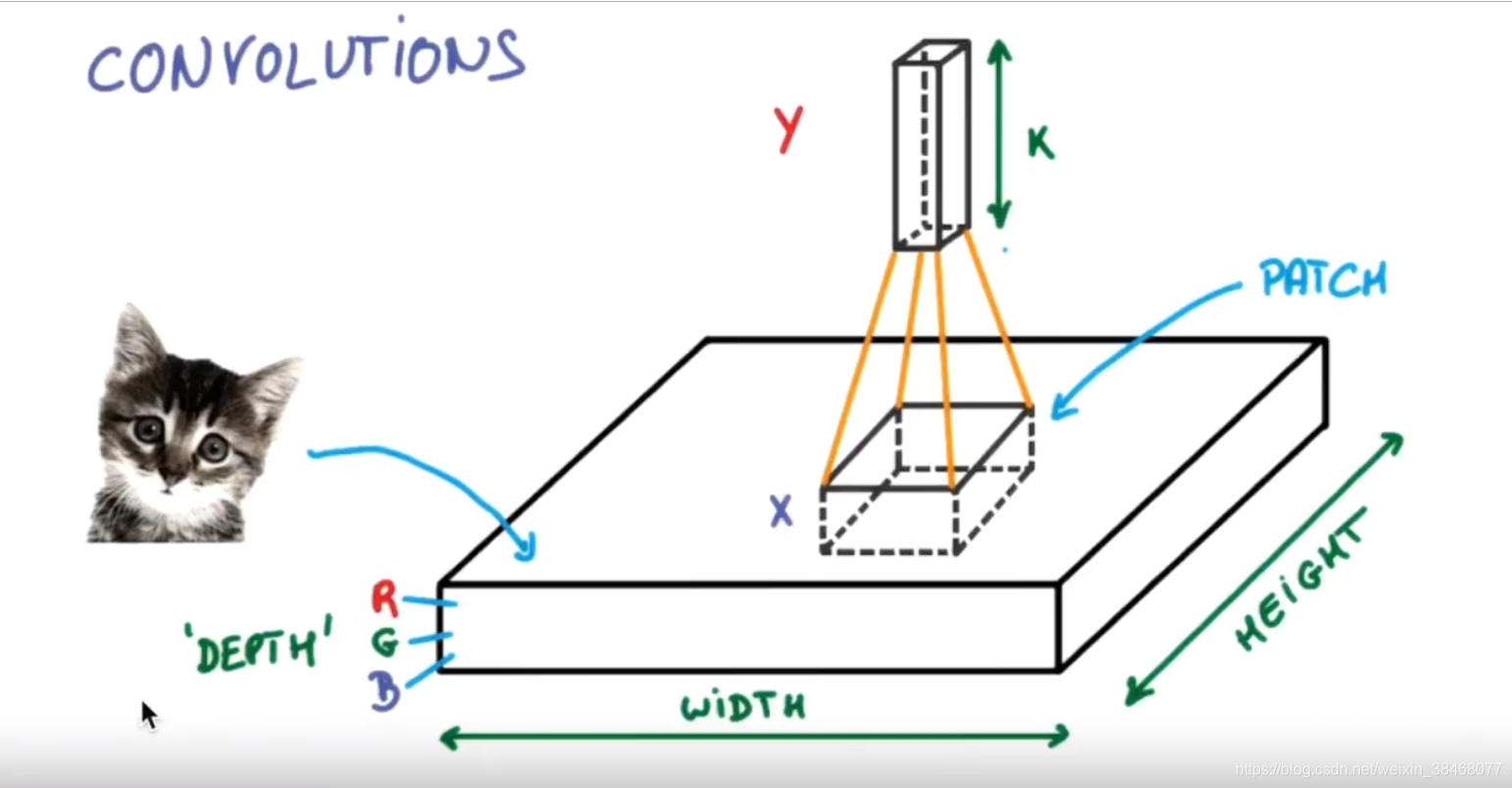

以训练这个 小猫图片为例，如果输入图像为100* 100 *3（即图像长度为100，宽度为100，3个颜色通道：RGB）,如果我们的输入图像为灰色的话，其颜色通道数为1，我们也称为图片的高度。

过滤器不断的在图像中收集小批小批的像素块，收集完所有的信息后，输出的值为一个比之前的高度更高，长和宽更小的图片，这个图片中包含了一些边缘信息。

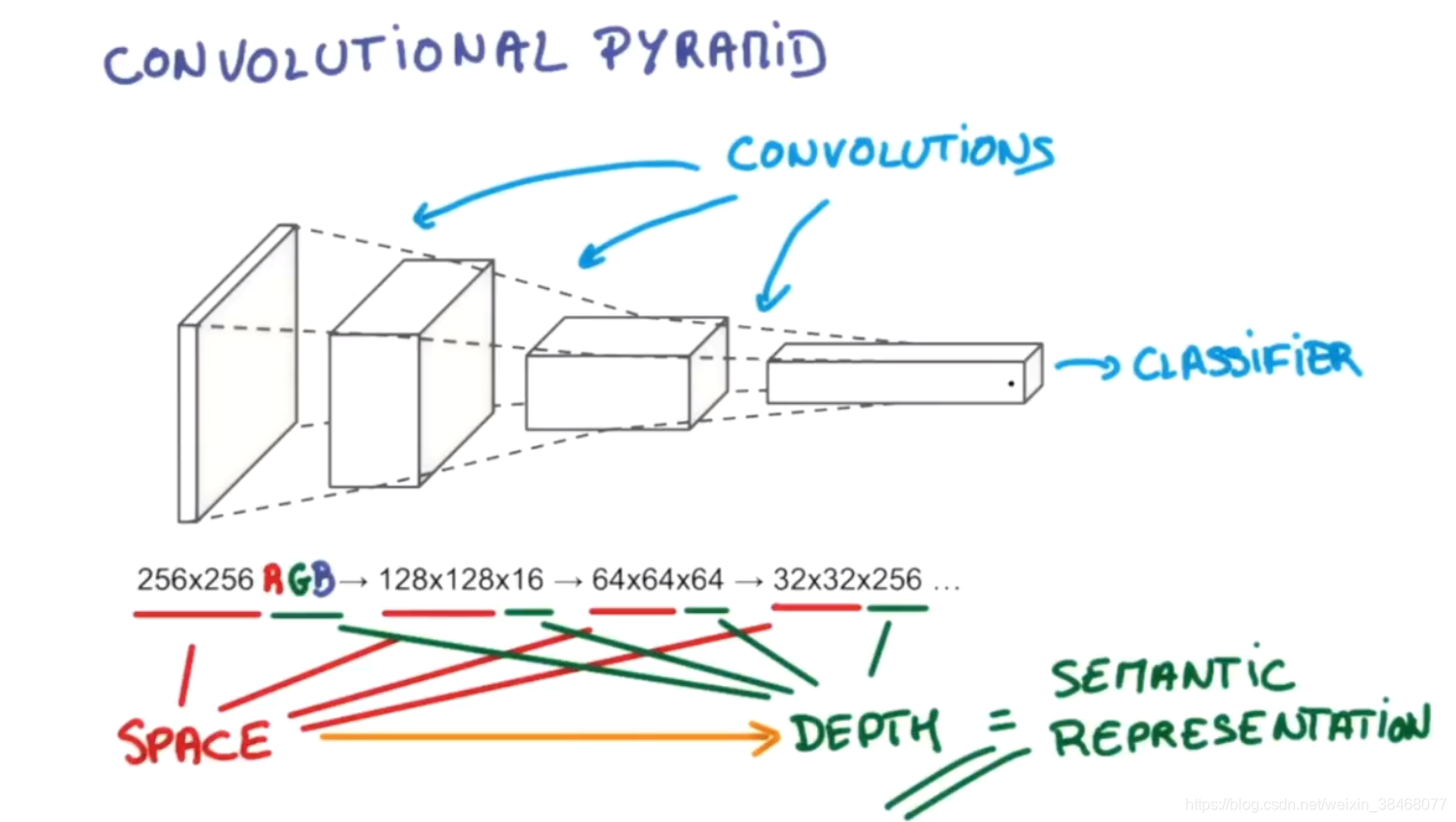

然后再以同样的步骤再进行多次卷积，将图片的长宽再次压缩，高度再次增加，就会有了对输入图片更深的理解。

然后将压缩，增高的信息嵌入普通的分类神经层上，我们就能对这个图片进行分类了。

2.卷积神经网络实例（手写字母识别）

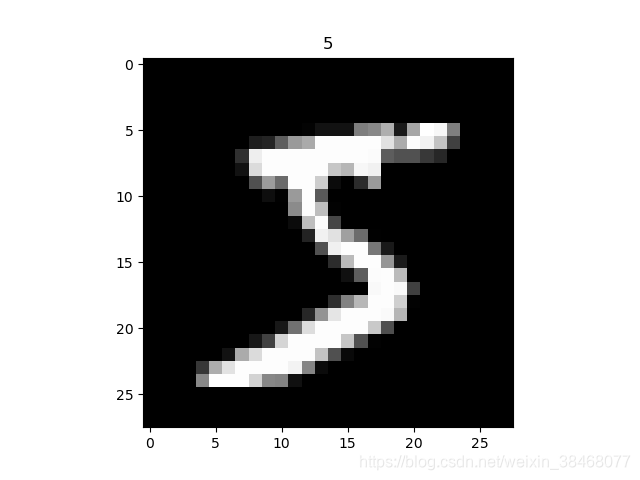

下面我将会以一个手写字母识别的例子来入门CNN吧。MNIST 数据集来自美国国家标准与技术研究所。 训练集 (training set) 由来自 250 个不同人手写的数字构成, 其中 50% 是高中学生, 50% 来自人口普查局 (the Census Bureau) 的工作人员. 测试集(test set) 也是同样比例的手写数字数据.其图片形式如下所示：

2.1 代码示例

# @Time : 2020/6/6 13:23
# @Author : kingback
# @File : cnn_test.py
# @Software: PyCharm

import torch
import torch.nn as nn
from torch.autograd import Variable
import torch.utils.data as Data
import torchvision
import matplotlib.pyplot as plt

#Hyper prameters
EPOCH=1
BATCH_SIZE=50
LR=0.001
DOWNLOAD_MNIST=False

train_data=torchvision.datasets.MNIST(
    root='./mnist',
    train=True,
    transform=torchvision.transforms.ToTensor(),    #将下载的文件转换成pytorch认识的tensor类型，且将图片的数值大小从（0-255）归一化到（0-1）
    download=DOWNLOAD_MNIST
)

#画一个图片显示出来
# print(train_data.data.size())
# print(train_data.targets.size())
# plt.imshow(train_data.data[0].numpy(),cmap='gray')
# plt.title('%i'%train_data.targets[0])
# plt.show()

train_loader=Data.DataLoader(dataset=train_data, batch_size=BATCH_SIZE, shuffle=True)

test_data=torchvision.datasets.MNIST(
    root='./mnist',
    train=False,
)
with torch.no_grad():
    test_x=Variable(torch.unsqueeze(test_data.data, dim=1)).type(torch.FloatTensor)[:2000]/255   #只取前两千个数据吧，差不多已经够用了，然后将其归一化。
    test_y=test_data.targets[:2000]

'''开始建立CNN网络'''
class CNN(nn.Module):
    def __init__(self):
        super(CNN,self).__init__()
        '''
        一般来说，卷积网络包括以下内容：
        1.卷积层
        2.神经网络
        3.池化层
        '''
        self.conv1=nn.Sequential(
            nn.Conv2d(              #--> (1,28,28)
                in_channels=1,      #传入的图片是几层的，灰色为1层，RGB为三层
                out_channels=16,    #输出的图片是几层
                kernel_size=5,      #代表扫描的区域点为5*5
                stride=1,           #就是每隔多少步跳一下
                padding=2,          #边框补全，其计算公式=（kernel_size-1）/2=(5-1)/2=2
            ),    # 2d代表二维卷积           --> (16,28,28)
            nn.ReLU(),              #非线性激活层
            nn.MaxPool2d(kernel_size=2),    #设定这里的扫描区域为2*2，且取出该2*2中的最大值          --> (16,14,14)
        )

        self.conv2=nn.Sequential(
            nn.Conv2d(              #       --> (16,14,14)
                in_channels=16,     #这里的输入是上层的输出为16层
                out_channels=32,    #在这里我们需要将其输出为32层
                kernel_size=5,      #代表扫描的区域点为5*5
                stride=1,           #就是每隔多少步跳一下
                padding=2,          #边框补全，其计算公式=（kernel_size-1）/2=(5-1)/2=
            ),                      #   --> (32,14,14)
            nn.ReLU(),
            nn.MaxPool2d(kernel_size=2),    #设定这里的扫描区域为2*2，且取出该2*2中的最大值     --> (32,7,7)，这里是三维数据
        )

        self.out=nn.Linear(32*7*7,10)       #注意一下这里的数据是二维的数据

    def forward(self,x):
        x=self.conv1(x)
        x=self.conv2(x)     #（batch,32,7,7）
        #然后接下来进行一下扩展展平的操作，将三维数据转为二维的数据
        x=x.view(x.size(0),-1)    #(batch ,32 * 7 * 7)
        output=self.out(x)
        return output

cnn=CNN()
# print(cnn)

# 添加优化方法
optimizer=torch.optim.Adam(cnn.parameters(),lr=LR)
# 指定损失函数使用交叉信息熵
loss_fn=nn.CrossEntropyLoss()

'''
开始训练我们的模型哦
'''
step=0
for epoch in range(EPOCH):
    #加载训练数据
    for step,data in enumerate(train_loader):
        x,y=data
        #分别得到训练数据的x和y的取值
        b_x=Variable(x)
        b_y=Variable(y)

        output=cnn(b_x)         #调用模型预测
        loss=loss_fn(output,b_y)#计算损失值
        optimizer.zero_grad()   #每一次循环之前，将梯度清零
        loss.backward()         #反向传播
        optimizer.step()        #梯度下降

        #每执行50次，输出一下当前epoch、loss、accuracy
        if (step%50==0):
            #计算一下模型预测正确率
            test_output=cnn(test_x)
            y_pred=torch.max(test_output,1)[1].data.squeeze()
            accuracy=sum(y_pred==test_y).item()/test_y.size(0)

            print('now epoch :  ', epoch, '   |  loss : %.4f ' % loss.item(), '     |   accuracy :   ' , accuracy)

'''
打印十个测试集的结果
'''
test_output=cnn(test_x[:10])
y_pred=torch.max(test_output,1)[1].data.squeeze()       #选取最大可能的数值所在的位置
print(y_pred.tolist(),'predecton Result')
print(test_y[:10].tolist(),'Real Result')

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129

2.2 运行过程及结果

2.3 测试结果

模型训练完毕之后，我又随机取了十个图片带入模型，然后将其结果与正确的结果比对，有如下结果：

整个的模型还是比较准确的。
