0. 高斯模糊基础

高斯模糊的原理已有很多文章介绍。实践上讲，就是对图像做一个卷积（通俗讲，就是采样相邻的几个像素并乘算上对应的权重）。我这里想采用的卷积核是5×5的（数据来自于这里的讨论）：

{
  0.01, 0.02, 0.04, 0.02, 0.01,
  0.02, 0.04, 0.08, 0.04, 0.02,
  0.04, 0.08, 0.16, 0.08, 0.04,
  0.02, 0.04, 0.08, 0.04, 0.02,
  0.01, 0.02, 0.04, 0.02, 0.01
};
1
2
3
4
5
6
7

现在，我想尝试在UE的材质节点中进行高斯模糊的操作。

1. 面临的问题和思路

在UE材质中所面临的一个问题就是——
采样操作需要重复多次，但是材质节点中并没有 循环 的操作，如果重复创建25个节点会比较麻烦且难以维护。

一种解决方法是借助外部的shader文件。（可以参考A Guide to Creating Your Own Shaders in Unreal Engine - EmptyQ）

而我不想借助外部的shader文件，我希望只使用材质节点完成。

---

开始我是这样想的：

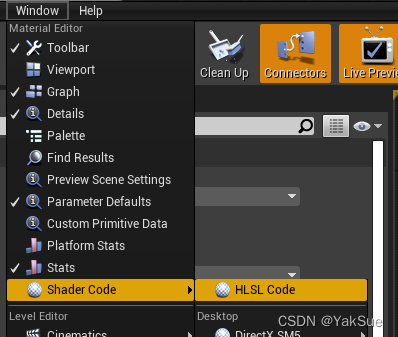

材质最终还是会转换为HLSL代码。转换后的代码可以在材质编辑器中查看：

因此，每个材质节点都会以某种形式转换为HLSL代码。那采样的节点自然也会转换为对应的HLSL代码。所以，我可以使用文本差异工具，来比较出添加采样节点后HLSL代码增加的部分，而这部分就是纹理采样的代码。

而 Custom节点 可以插入HLSL代码，因此，知道了采样的HLSL代码是什么，就可以在代码中循环了。

---

不过后来发现，其实在 Custom节点官方文档 里的范例就是展示做相同的事，而且代码表达上更为优雅：（不过其中有个问题值得探究，见文末【延伸探究：TexSampler参数哪里来的】）

因此，接下来我将仿照这里的写法。

2. 实现

我的Custom的节点代码如下：

float kernel[25] =
{
  0.01, 0.02, 0.04, 0.02, 0.01,
  0.02, 0.04, 0.08, 0.04, 0.02,
  0.04, 0.08, 0.16, 0.08, 0.04,
  0.02, 0.04, 0.08, 0.04, 0.02,
  0.01, 0.02, 0.04, 0.02, 0.01
};
float3 result = float3(0,0,0);
float step = range/5;
for(int x=0;x<5;x++)
	for(int y=0;y<5;y++)
	{
		float2 uv = UV;
		uv.x+=step*(x-2);
		uv.y+=step*(y-2);
		float3 color = Texture2DSample(Tex, TexSampler, uv);
		result += color*kernel[x*5+y];
	}
return result;
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

其中step是采样时邻居的距离。

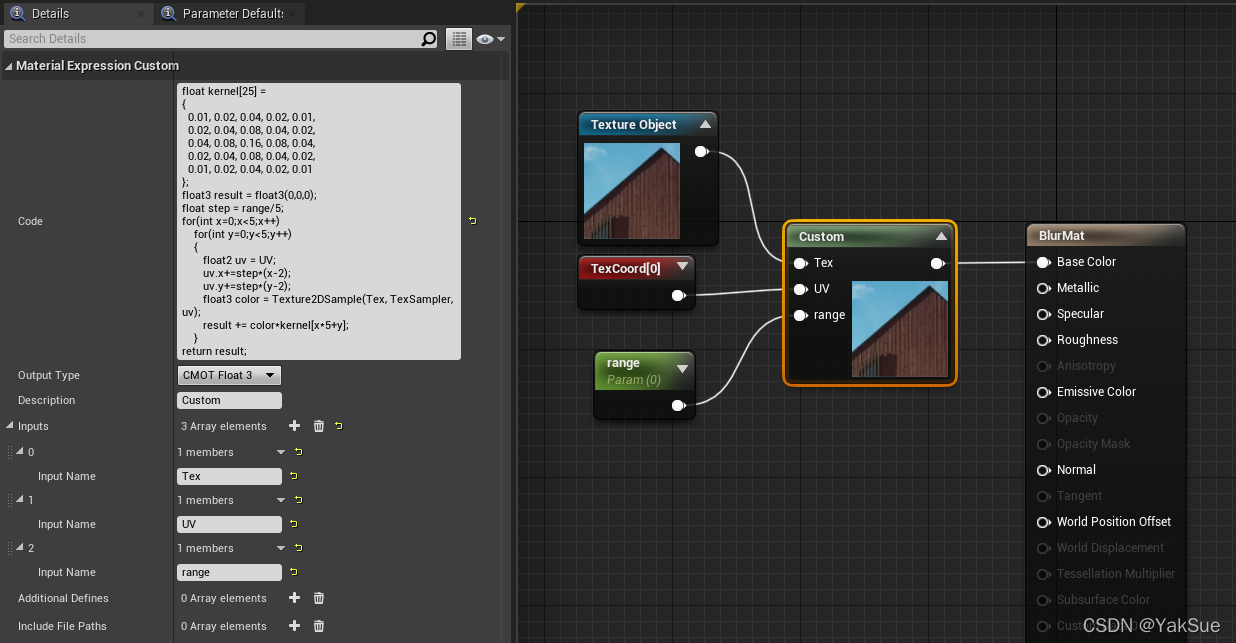

节点连接如下：

效果：

可以看到，基础效果是实现了。
不过一个很明显的瑕疵是：边界感。

3. 降低采样的Mip来避免瑕疵

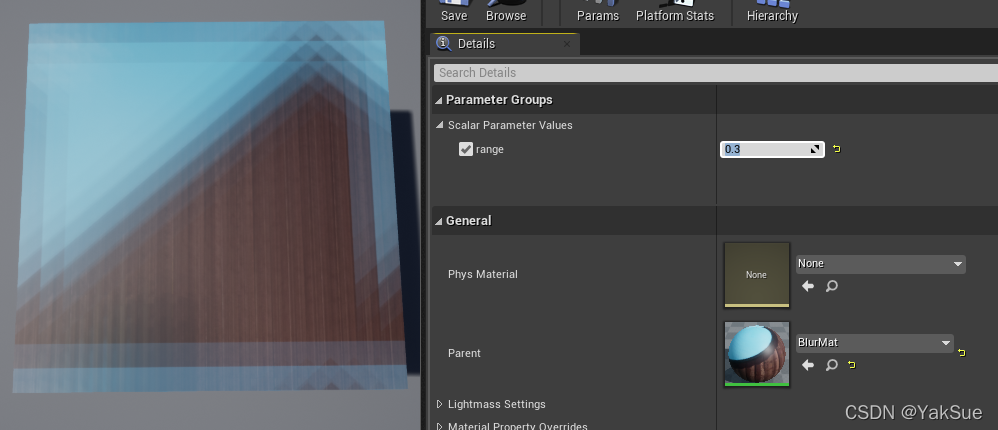

这种瑕疵随着模糊范围的升高而越来越明显：

不难想到，这种瑕疵是因为采样的Mip等级太高所致的：可以想象，当采样的“邻居”相距很远的时候，也意味一个颜色的影响的距离会变得很远，而Mip等级高时颜色的变化频率也会更高，因此颜色的突变也会影响很远。

---

那么，Mip等级多少合适呢？
不难想到，它由step决定：

• 假设图像分辨率512×512。那么step是$\frac{1}{512}$时，正好一步采样1个像素，那么Mip等级就是0。
• 假设step是$\frac{1}{256}$时，那么一次采样跨越了2个像素，那么Mip等级就是1
• 假设step是$\frac{1}{128}$时，那么一次采样跨越了4个像素，那么Mip等级就是2
• 也就是说：一步采样的像素数=图像分辨率×step。Mip等级就是以2为底取“一步采样的像素数”的对数。

即：
$$Mip等级={\log }_2(图像分辨率\times step)$$

---

接下来实践一下。
首先，计算mip等级。

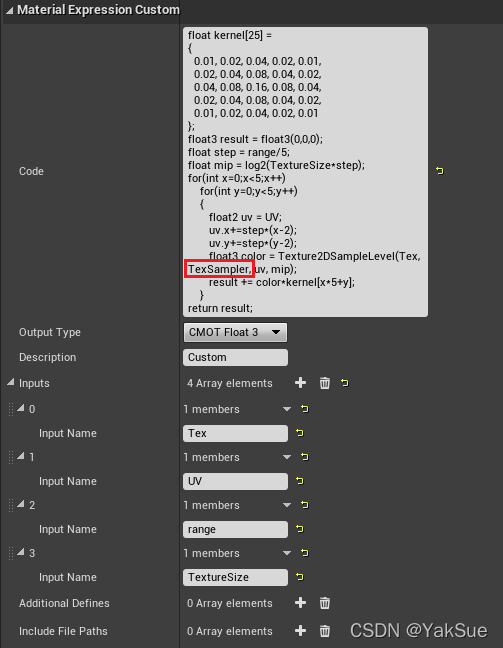

然后，采样的函数由 Texture2DSample 变成 Texture2DSampleLevel，这将可以添加一个参数来指定Mip等级：

float kernel[25] =
{
  0.01, 0.02, 0.04, 0.02, 0.01,
  0.02, 0.04, 0.08, 0.04, 0.02,
  0.04, 0.08, 0.16, 0.08, 0.04,
  0.02, 0.04, 0.08, 0.04, 0.02,
  0.01, 0.02, 0.04, 0.02, 0.01
};
float3 result = float3(0,0,0);
float step = range/5;
float mip = log2(TextureSize*step);
for(int x=0;x<5;x++)
	for(int y=0;y<5;y++)
	{
		float2 uv = UV;
		uv.x+=step*(x-2);
		uv.y+=step*(y-2);
		float3 color = Texture2DSampleLevel(Tex, TexSampler, uv, mip);
		result += color*kernel[x*5+y];
	}
return result;
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

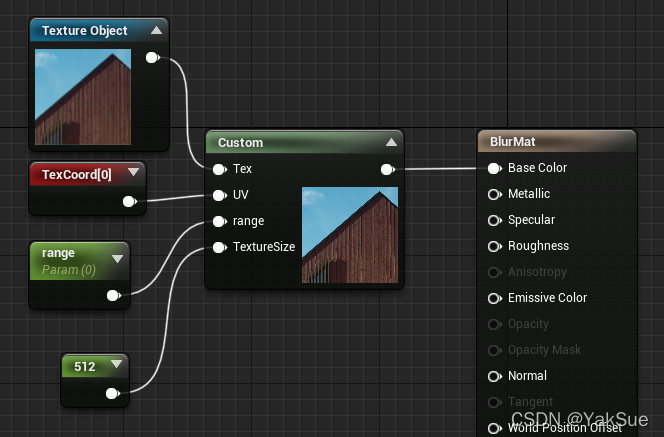

纹理尺寸暂时硬编码为512：

效果：

可以看到之前的瑕疵已经没有了。

4*. 测试直接降低Mip的效果

毕竟，上面的方式采样了多次，效率是相对较低的。

其实，如果不强求“高斯模糊”的方式，直接降低Mip的方式也是可以达成 “模糊” 的目标的。

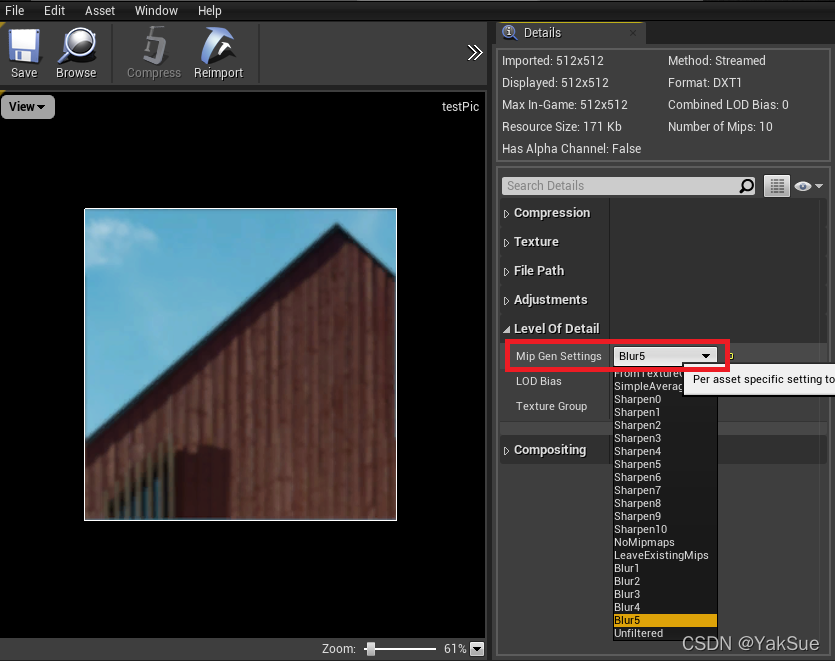

首先为了最好的效果，可以将图像的Mip生成方式变为Blur：

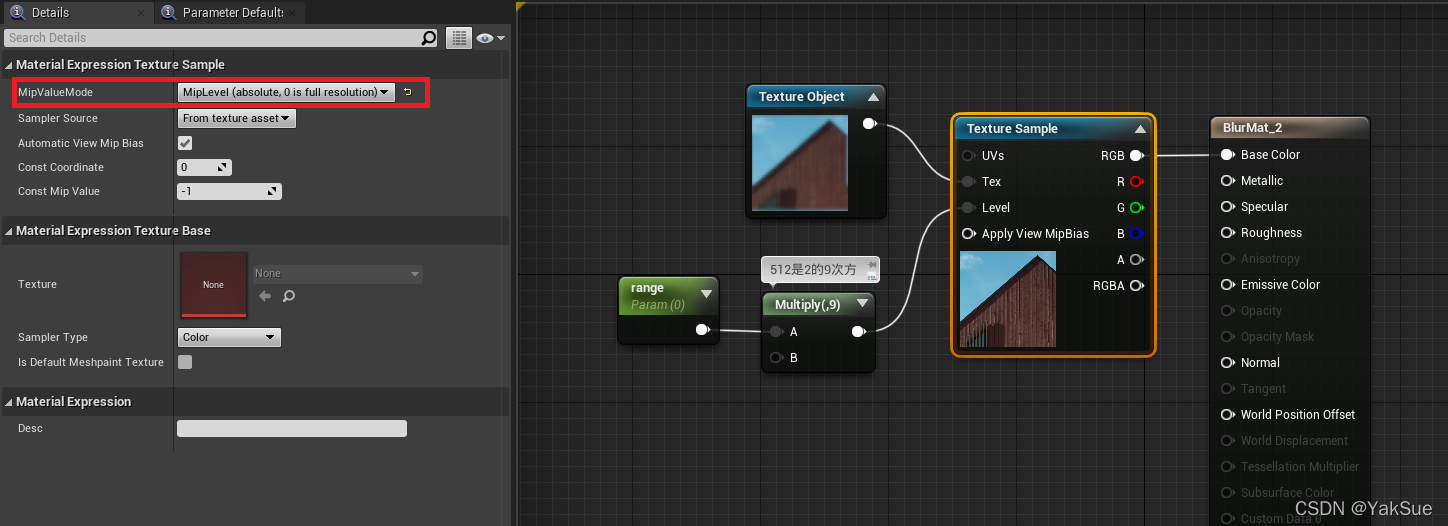

然后，将采样的Mip计算方式变为绝对值，而此值由参数决定：

测试效果：

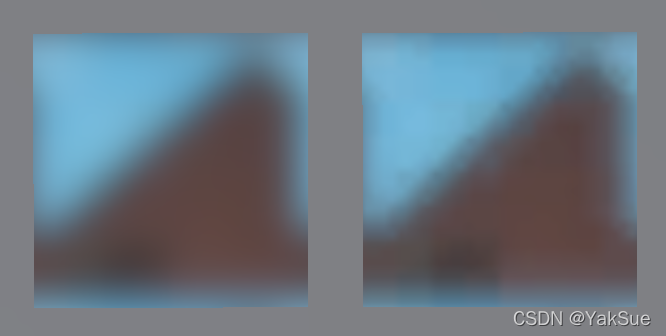

对比下来，高斯模糊（左）相对于降低Mip的方式（右）更柔和，变化更细腻，毕竟Mip降低时的分辨率是较低的。而降低Mip的方式的优点是效率高。

延伸探究：TexSampler参数哪里来的

在 Custom节点官方文档 里的范例，以及本文的Custom节点的代码中，可以看到代码中的TexSampler变量并没有在输入的列表中，那么它是哪里来的呢？

我想在这里深入探究一下。

首先，Custome节点的C++类是UMaterialExpressionCustom。

而UMaterialExpressionCustom::Compile函数在 MaterialExpressions.cpp中定义：

int32 UMaterialExpressionCustom::Compile(class FMaterialCompiler* Compiler, int32 OutputIndex)
{
	...
	return Compiler->CustomExpression(this, CompiledInputs);
}
1
2
3
4
5

可以看到它最后调用了 Compiler(FMaterialCompiler) 的CustomExpression函数。

FHLSLMaterialTranslator是实际的FMaterialCompiler。而在它的CustomExpression函数实现中终于看到了相关的逻辑：

int32 FHLSLMaterialTranslator::CustomExpression( class UMaterialExpressionCustom* Custom, TArray<int32>& CompiledInputs )
{
	...

	// Add call to implementation function
	FString CodeChunk = FString::Printf(TEXT("CustomExpression%d(Parameters"), CustomExpressionIndex);
	for( int32 i = 0; i < CompiledInputs.Num(); i++ )
	{
		// skip over unnamed inputs
		if( Custom->Inputs[i].InputName.IsNone() )
		{
			continue;
		}

		FString ParamCode = GetParameterCode(CompiledInputs[i]);
		EMaterialValueType ParamType = GetParameterType(CompiledInputs[i]);

		CodeChunk += TEXT(",");
		CodeChunk += *ParamCode;
		if (ParamType == MCT_Texture2D || ParamType == MCT_TextureCube || ParamType == MCT_Texture2DArray || ParamType == MCT_TextureExternal || ParamType == MCT_VolumeTexture)
		{
			CodeChunk += TEXT(",");
			CodeChunk += *ParamCode;
			CodeChunk += TEXT("Sampler");
		}
	}
	CodeChunk += TEXT(")");

	ResultIdx = AddCodeChunk(
		OutputType,
		*CodeChunk
		);
	return ResultIdx;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34

可以看到，它在处理所有的输入的时候，如果发现类型是MCT_Texture2D等纹理，会自动再补上一个同名且后接"Sampler"的参数。

这下就明白它的逻辑了：
如果Custom节点的输入中有名为XXX的纹理，那么在编译时就会自动加上一个名为XXXSampler的输入，因此可以在Custom节点的代码中直接使用这个Sampler作为采样函数的参数。
