C# WinForm开发 GMap离线地图_c# 地图

一、概述

• GMap.NET是一个强大、免费、跨平台、开源的.NET控件，它在Windows Forms和WPF环境中能够通过Google, Yahoo!, Bing, OpenStreetMap, ArcGIS, Pergo, SigPac等实现路径规划、地理编码以及地图展示功能，并支持缓存和运行在Mobile环境中。

二、步骤

1、Visual Studio添加GMap引用

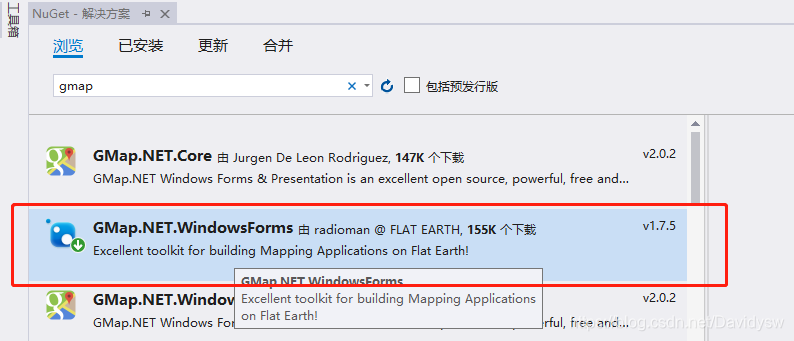

• 右键工程->管理NuGet包->下载安装GMap.NET.WindowsForms


2、下载GMap Demo

包含GMap源码以及地图下载器（用于生成GMDB格式离线地图文件）
下载地址：https://archive.codeplex.com/?p=greatmaps

3、使用GMap Demo下载离线地图

• （1）打开demo工程

• （2）启动demo，连接网络，选择地图类型，很多地图服务器是链接不上的，选一个能连接上的地图。


• （3）按住alt，鼠标左键框选需要下载的地图

  -（4）右侧菜单栏点击cache->Prefetch selected area，确定这个选定区域

• （5）会出现提示 是否截取Zoom级别为10的地图；点击“是”。这里是为了确定下载哪部分变焦的地图，选择“是”就会下载对应Zoom的地图内容，选择下载的Zoom越多，地图占用存储空间约大，根据需要选择，一般选择截取<15做个测试就够用了，否则下载时间会很长，不需要的选择“否”。


• （6）点击cache->Export导出gmdb文件。


4、创建Winform程序导入地图

• (1)右键重新生成一下解决方案，确保将Gmap的控件添加到工具箱了, 拖动控件GMapControl到Form1中

• (2)地图文件放在Debug文件夹中（或自定义路径）

• (3)添加代码，导入地图


        private void Form1_Load(object sender, EventArgs e)
        {
            string mapPath = Application.StartupPath + "\\DataExp.gmdb";
            GMap.NET.GMaps.Instance.ImportFromGMDB(mapPath);
            gMapControl1.Manager.Mode = AccessMode.CacheOnly;//  ServerOnly,ServerAndCache设置从服务器和缓存中获取地图数据
            gMapControl1.MapProvider = GMapProviders.OpenCycleMap;//GMapProviders.GoogleChinaMap;   //谷歌中国地图
            gMapControl1.MinZoom = 3;      //最小比例
            gMapControl1.MaxZoom = 18;     //最大比例
            gMapControl1.Zoom = 10;        //当前比例
            //this.gMapControl1.ShowCenter = false;//不显示中心十字标记
            this.gMapControl1.DragButton = System.Windows.Forms.MouseButtons.Left;//左键拖拽地图
            gMapControl1.MouseWheelZoomType = MouseWheelZoomType.MousePositionAndCenter;//鼠标缩放模式
            gMapControl1.Position = new PointLatLng(36.164822, 120.357477);//地图中心坐标
        }
1
2
3
4
5
6
7
8
9
10
11
12
13
14

5、Winform程序 在地图上画标记

• 在地图上画东西，首先需要创建一个图层（函数中没有引用的，直接ALT+ENTER自动添加引用）

public static GMapOverlay OverlayMarker;//放在全局使用
1

OverlayMarker = new GMapOverlay("OverlayMarker"); //创建一个名为“OverlayMarker”的图层
this.gMapControl1.Overlays.Add(OverlayMarker);
1
2

• 绘制标记的函数

        public void DrawMarker(GMapOverlay overlay, double lat, double lng)
        {
            //创建一个名为“overlay”的图层
            //GMapOverlay overlay = new GMapOverlay("overlay");

            //创建标记，并设置位置及样式
            GMapMarker marker = new GMarkerGoogle(new PointLatLng(lat, lng), GMarkerGoogleType.blue_small);
            //将标记添加到图层
            overlay.Markers.Add(marker);
            //将图层添加到地图
            this.gMapControl1.Overlays.Add(overlay);

            //鼠标标记点提示框ToolTip
            marker.ToolTip = new GMapToolTip(marker);
            //Brush tooltipBackColor = new SolidBrush(Color.Transparent);//颜色获取，可用于填充背景
            marker.ToolTipText = "实时坐标";
            marker.ToolTip.Font = new Font("微软雅黑", 11);
            marker.ToolTip.Fill = new SolidBrush(Color.FromArgb(100, Color.Black));
            marker.ToolTip.Foreground = Brushes.White;
            marker.ToolTip.TextPadding = new Size(20, 20);
            //marker.ToolTipMode= MarkerTooltipMode.Always;//标注一直显示
            marker.ToolTip.Offset = new System.Drawing.Point(marker.Offset.X - (int)((float)marker.ToolTipText.Length / 2) * 15, marker.Offset.Y + 28);//显示位置

        }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

• 在控件中测试的函数

		public static GMapOverlay OverlayMarker;//放在全局使用

        private void Form1_Load(object sender, EventArgs e)
        {
            string mapPath = Application.StartupPath + "\\DataExp.gmdb";
            GMap.NET.GMaps.Instance.ImportFromGMDB(mapPath);
            gMapControl1.Manager.Mode = AccessMode.CacheOnly;//  ServerOnly,ServerAndCache设置从服务器和缓存中获取地图数据
            gMapControl1.MapProvider = GMapProviders.OpenCycleMap;//GMapProviders.GoogleChinaMap;   //谷歌中国地图
            gMapControl1.MinZoom = 3;      //最小比例
            gMapControl1.MaxZoom = 18;     //最大比例
            gMapControl1.Zoom = 10;        //当前比例
            //this.gMapControl1.ShowCenter = false;//不显示中心十字标记
            this.gMapControl1.DragButton = System.Windows.Forms.MouseButtons.Left;//左键拖拽地图
            gMapControl1.MouseWheelZoomType = MouseWheelZoomType.MousePositionAndCenter;//鼠标缩放模式
            gMapControl1.Position = new PointLatLng(36.164822, 120.357477);//地图中心坐标

            OverlayMarker = new GMapOverlay("OverlayMarker"); //创建一个名为“OverlayMarker”的图层
            this.gMapControl1.Overlays.Add(OverlayMarker);

            //添加标记
            DrawMarker(OverlayMarker, 36.164822, 120.357477);
        }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

6、Winform程序 在地图上画多边形

• 画多边形的函数

        public static void DrawPolygons(GMapOverlay overlay, double lat1, double lng1, double lat2, double lng2, double lat3, double lng3, double lat4, double lng4)
        {
            //GMapOverlay polygons = new GMapOverlay("polygons");
            // 多边形的顶点
            List<PointLatLng> points = new List<PointLatLng>();
            points.Add(new PointLatLng(lat1, lng1));
            points.Add(new PointLatLng(lat2, lng2));
            points.Add(new PointLatLng(lat3, lng3));
            points.Add(new PointLatLng(lat4, lng4));

            GMapPolygon polygon = new GMapPolygon(points, "名字");
            polygon.Fill = new SolidBrush(Color.FromArgb(50, Color.Red));
            polygon.Stroke = new Pen(Color.Red, 1);
            overlay.Polygons.Add(polygon);
        }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

• 测试代码

        public static GMapOverlay OverlayMarker;//放在全局使用
        private void Form1_Load(object sender, EventArgs e)
        {
            string mapPath = Application.StartupPath + "\\DataExp.gmdb";
            GMap.NET.GMaps.Instance.ImportFromGMDB(mapPath);
            gMapControl1.Manager.Mode = AccessMode.CacheOnly;//  ServerOnly,ServerAndCache设置从服务器和缓存中获取地图数据
            gMapControl1.MapProvider = GMapProviders.OpenCycleMap;//GMapProviders.GoogleChinaMap;   //谷歌中国地图
            gMapControl1.MinZoom = 3;      //最小比例
            gMapControl1.MaxZoom = 18;     //最大比例
            gMapControl1.Zoom = 10;        //当前比例
            //this.gMapControl1.ShowCenter = false;//不显示中心十字标记
            this.gMapControl1.DragButton = System.Windows.Forms.MouseButtons.Left;//左键拖拽地图
            gMapControl1.MouseWheelZoomType = MouseWheelZoomType.MousePositionAndCenter;//鼠标缩放模式
            gMapControl1.Position = new PointLatLng(36.164822, 120.357477);//地图中心坐标

            OverlayMarker = new GMapOverlay("OverlayMarker"); //创建一个名为“OverlayMarker”的图层
            this.gMapControl1.Overlays.Add(OverlayMarker);

            //添加标记
            DrawMarker(OverlayMarker, 36.164822, 120.357477);

            //添加多边形
            DrawPolygons(OverlayMarker, 36.164822 + 0.01, 120.357477 + 0.01, 36.164822 + 0.01, 120.357477 + 0.02, 36.164822 + 0.02, 120.357477 + 0.01, 36.164822 + 0.03, 120.357477 + 0.03);
        }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

7、Winform程序 在地图上画图片

• 添加画图片的代码，准备一张“path.png”的图片放在debug文件中

        //添加标记图片
        public void DrawMarkerPicture(GMapOverlay overlay, double lat, double lng, string filename)
        {
            Bitmap bitmap = Bitmap.FromFile(filename) as Bitmap;

            //创建标记，并设置位置及样式
            GMapMarker marker = new GMarkerGoogle(new PointLatLng(lat, lng), bitmap);
            //将标记添加到图层
            overlay.Markers.Add(marker);
            //将图层添加到地图
            this.gMapControl1.Overlays.Add(overlay);

            //鼠标标记点提示框ToolTip
            marker.ToolTipText = "一张图片";
            marker.ToolTip.Fill = new SolidBrush(Color.FromArgb(100, Color.Black));
            marker.ToolTip.Foreground = Brushes.White;
            marker.ToolTip.TextPadding = new Size(20, 20);
        }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

• 测试代码

        public static GMapOverlay OverlayMarker;//放在全局使用
        private void Form1_Load(object sender, EventArgs e)
        {
            string mapPath = Application.StartupPath + "\\DataExp.gmdb";
            GMap.NET.GMaps.Instance.ImportFromGMDB(mapPath);
            gMapControl1.Manager.Mode = AccessMode.CacheOnly;//  ServerOnly,ServerAndCache设置从服务器和缓存中获取地图数据
            gMapControl1.MapProvider = GMapProviders.OpenCycleMap;//GMapProviders.GoogleChinaMap;   //谷歌中国地图
            gMapControl1.MinZoom = 3;      //最小比例
            gMapControl1.MaxZoom = 18;     //最大比例
            gMapControl1.Zoom = 10;        //当前比例
            //this.gMapControl1.ShowCenter = false;//不显示中心十字标记
            this.gMapControl1.DragButton = System.Windows.Forms.MouseButtons.Left;//左键拖拽地图
            gMapControl1.MouseWheelZoomType = MouseWheelZoomType.MousePositionAndCenter;//鼠标缩放模式
            gMapControl1.Position = new PointLatLng(36.164822, 120.357477);//地图中心坐标

            OverlayMarker = new GMapOverlay("OverlayMarker"); //创建一个名为“OverlayMarker”的图层
            this.gMapControl1.Overlays.Add(OverlayMarker);

            //添加标记
            DrawMarker(OverlayMarker, 36.164822, 120.357477);

            //添加多边形
            DrawPolygons(OverlayMarker, 36.164822 + 0.01, 120.357477 + 0.01, 36.164822 + 0.01, 120.357477 + 0.02, 36.164822 + 0.02, 120.357477 + 0.01, 36.164822 + 0.03, 120.357477 + 0.03);

            //添加图片
            DrawMarkerPicture(OverlayMarker, 36.26282268, 120.24647712, Application.StartupPath + "\\path.png");
        }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

8、Winform程序 在地图上利用路线层画个圆

• 新创一个类添加到工程中，MyLatLng.class

• MyLatLng.class

using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;

namespace WindowsFormsApp1
{
    //自定义经纬度类
    public class MyLatLng
    {
        public double Rc = 6378137;     //赤道半径
        public double Rj = 6356725;     //极半径
        public double m_LoDeg, m_LoMin, m_LoSec;
        public double m_LaDeg, m_LaMin, m_LaSec;
        public double m_Longitude, m_Latitude;
        public double m_RadLo, m_RadLa;
        public double Ec;
        public double Ed;
        public MyLatLng(double longitude, double latitude)
        {
            m_LoDeg = (int)longitude;
            m_LoMin = (int)((longitude - m_LoDeg) * 60);
            m_LoSec = (longitude - m_LoDeg - m_LoMin / 60) * 3600;

            m_LaDeg = (int)latitude;
            m_LaMin = (int)((latitude - m_LaDeg) * 60);
            m_LaSec = (latitude - m_LaDeg - m_LaMin / 60) * 3600;

            m_Longitude = longitude;
            m_Latitude = latitude;
            m_RadLo = longitude * Math.PI / 180;
            m_RadLa = latitude * Math.PI / 180;
            Ec = Rj + (Rc - Rj) * (90 - m_Latitude) / 90;
            Ed = Ec * Math.Cos(m_RadLa);
        }




        private const double EARTH_RADIUS = 6378.137;//地球半径
        private static double rad(double d)
        {
            return d * Math.PI / 180.0;
        }
        //
        public static double GetDistance(double lat1, double lng1, double lat2, double lng2)
        {
            double radLat1 = rad(lat1);
            double radLat2 = rad(lat2);
            double a = radLat1 - radLat2;
            double b = rad(lng1) - rad(lng2);

            double s = 2 * Math.Asin(Math.Sqrt(Math.Pow(Math.Sin(a / 2), 2) +
             Math.Cos(radLat1) * Math.Cos(radLat2) * Math.Pow(Math.Sin(b / 2), 2)));
            s = s * EARTH_RADIUS;
            s = Math.Round(s * 10000) / 10000;
            return s;
        }


        //度 转换成 弧度
        public static double DegreesToRadians(double degrees)
        {
            const double degToRadFactor = Math.PI / 180;
            return degrees * degToRadFactor;
        }

        //弧度 转换成 度
        public static double RadiansToDegrees(double radians)
        {
            const double radToDegFactor = 180 / Math.PI;
            return radians * radToDegFactor;
        }

        /**
         * 求圆点四周，距离圆点距离为指定半径的所有点位置（经纬度）
        * 求B点经纬度
        * @param A 已知点的经纬度，
        * @param distance   AB两地的距离  单位km
        * @param angle  AB连线与正北方向的夹角（0~360）
        * @return  B点的经纬度
        */
        public static MyLatLng getMyLatLng(MyLatLng A, double distance, double angle)
        {
            double dx = distance * 1000 * Math.Sin(DegreesToRadians(angle));
            double dy = distance * 1000 * Math.Cos(DegreesToRadians(angle));

            double bjd = (dx / A.Ed + A.m_RadLo) * 180 / Math.PI;
            double bwd = (dy / A.Ec + A.m_RadLa) * 180 / Math.PI;
            return new MyLatLng(bjd, bwd);
        }

    }
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95

• 创建一个画圆函数

        //描述：以centerP为圆心，绘制半径为radius的圆
        //gMapControl：Gmap控制器		overlay：图层
        //centerP：圆心点	 radius：圆半径(单位: km)  name:路线id
        public static void DrawEllipse(GMapControl gMapControl, GMapOverlay overlay, PointLatLng centerP, double radius, string name,Color color)
        {
            try
            {
                if (radius <= 0)
                    return;

                List<PointLatLng> latLngs = new List<PointLatLng>();
                MyLatLng centerLatLng = new MyLatLng(centerP.Lng, centerP.Lat);

                // 0 - 360度 寻找半径为radius，圆心为centerP的圆上点的经纬度
                for (int i = 0; i <= 360; i++)
                {
                    //获取目标经纬度
                    MyLatLng tempLatLng = MyLatLng.getMyLatLng(centerLatLng, radius, i);
                    //将自定义的经纬度类 转换成 标准经纬度类
                    PointLatLng p = new PointLatLng(tempLatLng.m_Latitude, tempLatLng.m_Longitude);
                    latLngs.Add(p);
                }

                //安全性检查
                if (latLngs.Count < 20)
                {
                    return;
                }

                //通过绘制路线的方式绘制圆
                GMapRoute route = new GMapRoute(latLngs, name);
                if (route == null)
                {
                    return;
                }
                route.Stroke = new Pen(color, 2.5f);
                //route.Stroke.DashStyle = System.Drawing.Drawing2D.DashStyle.Dash;   //虚线
                overlay.Routes.Add(route);
            }
            catch (Exception ex)
            {
                //Dialog.Error(ex);
            }
        }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44

• 测试代码

        public static GMapOverlay OverlayMarker;//放在全局使用
        private void Form1_Load(object sender, EventArgs e)
        {
            string mapPath = Application.StartupPath + "\\DataExp.gmdb";
            GMap.NET.GMaps.Instance.ImportFromGMDB(mapPath);
            gMapControl1.Manager.Mode = AccessMode.CacheOnly;//  ServerOnly,ServerAndCache设置从服务器和缓存中获取地图数据
            gMapControl1.MapProvider = GMapProviders.OpenCycleMap;//GMapProviders.GoogleChinaMap;   //谷歌中国地图
            gMapControl1.MinZoom = 3;      //最小比例
            gMapControl1.MaxZoom = 18;     //最大比例
            gMapControl1.Zoom = 10;        //当前比例
            //this.gMapControl1.ShowCenter = false;//不显示中心十字标记
            this.gMapControl1.DragButton = System.Windows.Forms.MouseButtons.Left;//左键拖拽地图
            gMapControl1.MouseWheelZoomType = MouseWheelZoomType.MousePositionAndCenter;//鼠标缩放模式
            gMapControl1.Position = new PointLatLng(36.164822, 120.357477);//地图中心坐标

            OverlayMarker = new GMapOverlay("OverlayMarker"); //创建一个名为“OverlayMarker”的图层
            this.gMapControl1.Overlays.Add(OverlayMarker);

            //添加标记
            DrawMarker(OverlayMarker, 36.164822, 120.357477);

            //添加多边形
            DrawPolygons(OverlayMarker, 36.164822 + 0.01, 120.357477 + 0.01, 36.164822 + 0.01, 120.357477 + 0.02, 36.164822 + 0.02, 120.357477 + 0.01, 36.164822 + 0.03, 120.357477 + 0.03);

            //添加图片
            DrawMarkerPicture(OverlayMarker, 36.064822, 120.357477, Application.StartupPath + "\\path.png");

            //添加圆形
            PointLatLng LatLng = new PointLatLng(36.164822, 120.357477);
            DrawEllipse(this.gMapControl1, OverlayMarker, LatLng, 1.2, "123",Color.Red);
        }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31

9、Winform程序 清除标记、多边形、图片

        //清除图层标记
        public static void ClearMarkers(GMapOverlay overlay)//参数：图层
        {
            overlay.Markers.Clear();
        }

        //清除图层路线
        public static void ClearRoutes(GMapOverlay overlay)//参数：图层
        {
            overlay.Routes.Clear();
        }

        //清除图层多边形
        public static void ClearPolygons(GMapOverlay overlay)//参数：图层
        {
            overlay.Polygons.Clear();
        }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

10、Winform程序 鼠标移动获取经纬度

• 添加事件的代码

        //鼠标移过gMapControl1后发生的事件
        private void gMapControl1_MouseMove(object sender, MouseEventArgs e)
        {
                PointLatLng point = gMapControl1.FromLocalToLatLng(e.Location.X, e.Location.Y);//获取鼠标位置（FromLocalToLatLng是将数值转换成坐标  ）
                StatusLabel_x.Text = point.Lat.ToString("0.000000");
                StatusLabel_y.Text = point.Lng.ToString("0.000000");
        }
1
2
3
4
5
6
7

11、根据需开发中可能使用的函数

• （1）计算两点直间的距离

        private const double EARTH_RADIUS = 6378137;//地球半径m
        private static double rad(double d)
        {
            return d * Math.PI / 180.0;
        }
        //
        public static double GetDistance(double lat1, double lng1, double lat2, double lng2)
        {
            double radLat1 = rad(lat1);
            double radLat2 = rad(lat2);
            double a = radLat1 - radLat2;
            double b = rad(lng1) - rad(lng2);

            double s = 2 * Math.Asin(Math.Sqrt(Math.Pow(Math.Sin(a / 2), 2) +
             Math.Cos(radLat1) * Math.Cos(radLat2) * Math.Pow(Math.Sin(b / 2), 2)));
            s = s * EARTH_RADIUS;
            //s = Math.Round(s * 10000) / 10000;
            return s;
        }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

        //计算与中心点的距离
        public void DistanceToCenter(double lat1, double lng1, double lat2, double lng2)
        {
            double latdiffer = 0;//纬度差
            double lngdiffer = 0;//经度差
            double latDifferDistance = 0;   //纬度实际距离差米
            double lngDifferDistance = 0;   //经度实际距离差米

            //计算出纬度经度差
            latdiffer = lat2 - lat1;
            lngdiffer = lng2 - lng1;
            //根据纬度经度差算出实际的距离差
            latDifferDistance = latdiffer * 111000;    //在经线上纬度差1度对应的实际距离是111千米
            lngDifferDistance = lngdiffer * 111000 * Math.Cos(lat1 / 180 * Math.PI);//在除赤道外的其他纬线上，经度差1度对应的实际距离是111*cos纬度。C#中Match.Cos(度数 / 180 * Math.PI)，括号内是弧度，因此与角度换算
            label10.Text = latDifferDistance.ToString("0.000") + "m";//横向距离
            label11.Text = lngDifferDistance.ToString("0.000") + "m";//纵向距离
            label14.Text = MyLatLng.GetDistance(lat1, lng1, lat2, lng2).ToString("0.000") + "m";//计算两点之间的直线距离

        }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

• （2）坐标“度.分”格式转换为“度.度”格式

        //模块输出的是“度.分”格式   经度 11324.420920 纬度：2303.006850，需用下面函数转换成“度.度”格式
        double DegreeConvert(double sDegree)
        {
            double dDegree;
            if (sDegree == 0) return 0;
            int integer = (int)sDegree;
            double decimal1 = sDegree - (int)sDegree;
            double min = integer % 100;
            int hour = (int)(integer / 100);
            dDegree = (double)hour + (double)(min / 60) + (double)(decimal1 / 60);
            return dDegree;
        }
1
2
3
4
5
6
7
8
9
10
11
12

12、注意

• 例程中使用的坐标是WGS84坐标，如转成国内高德或者百度地图，注意坐标转换。

例程连接：https://download.csdn.net/download/Davidysw/18936123
