目录

创建蓝图Actor

添加组件

调整碰撞盒子

编写蓝图

触发事件

时间轴

设置旋转

完整蓝图

编译保存

使用Actor

BUG

设置StaticMesh碰撞

总结：

---

本章开始介绍蓝图，首先实现自动门功能

图比较多，如果懂，可以直接到最后查看最终蓝图

创建蓝图Actor

前面创建的材质我已经放到了文件夹中，并创建了新的蓝图文件夹

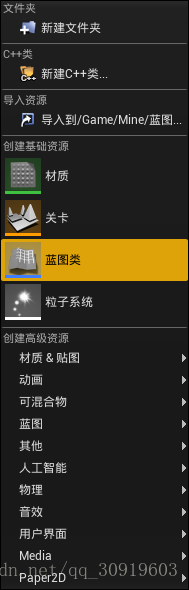

打开新创建的蓝图文件夹，右键空白处，点击蓝图类

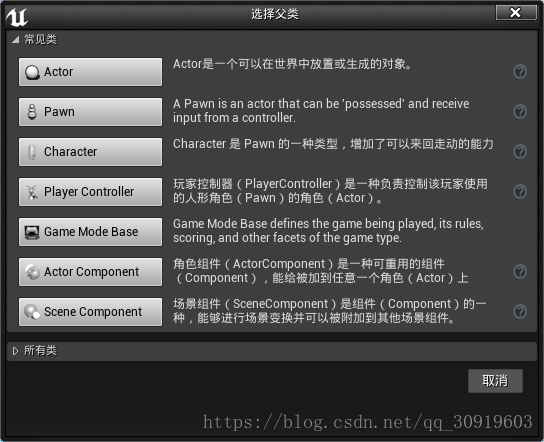

选择第一个Actor就可以了

命名为BP_Door_Auto(蓝图类的命名一般是BP_打头），命名好后打开

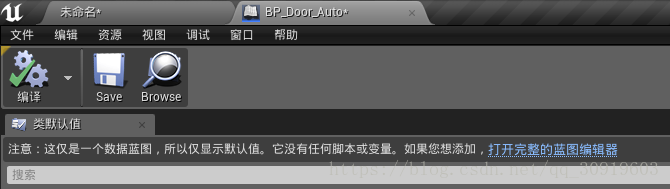

如果是这个界面就点击打开完整蓝图

添加组件

在组件一栏中找到并点击添加组件，搜索mesh并选择最下面的StaticMesh(静态网格模型)，命名为Door

再次搜索box，添加一个 Boxcollision

点击Door,Ctrl W复制一个出来,命名为DoorFrame

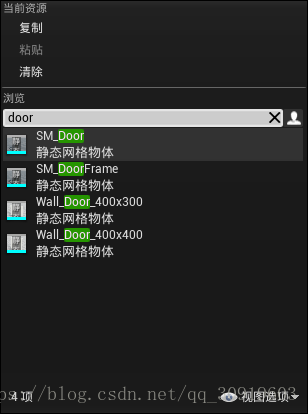

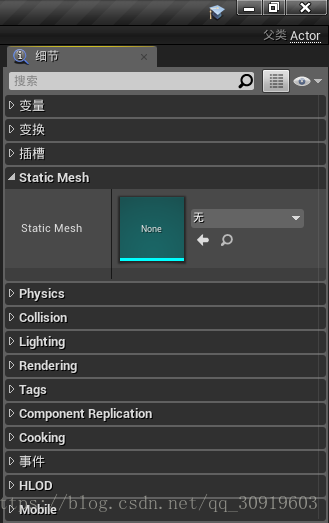

选中Door，在右边的细节面板中找到Static Mesh,下拉菜单，搜索door，点击SM_Door

对另一个另一个mesh进行同样的操作，选择SM_DoorFrame

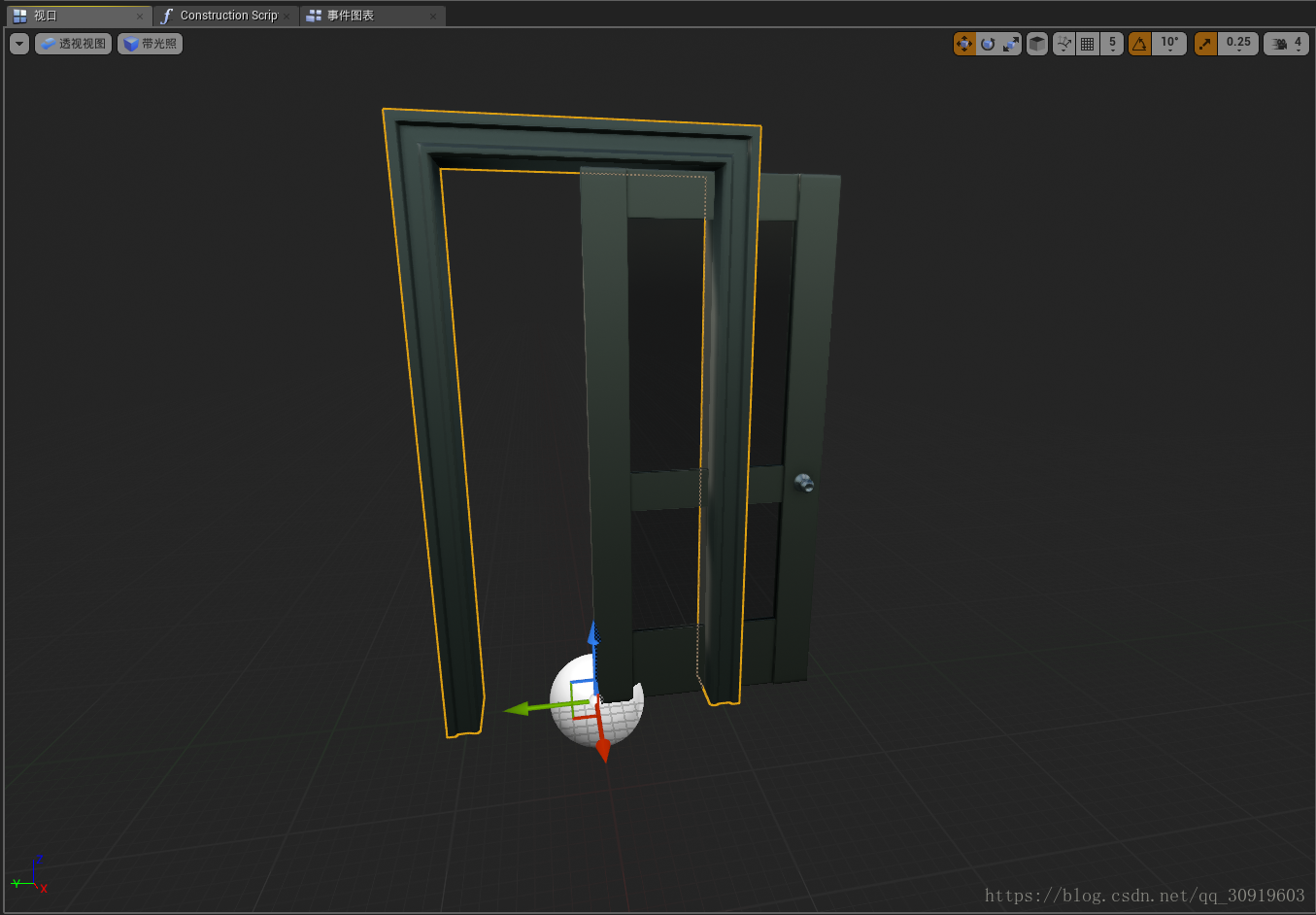

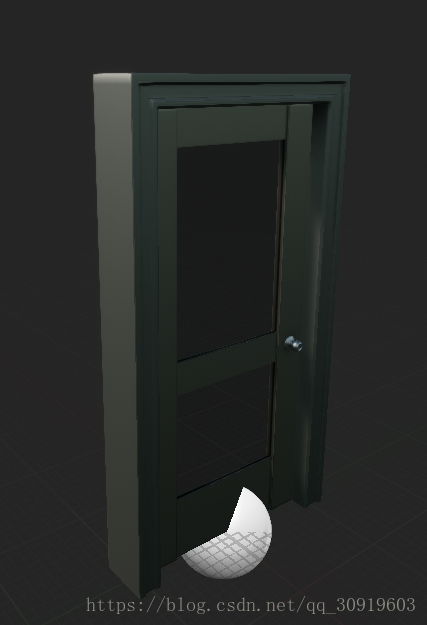

在视口中可以看到两个模型，调整两个物体到合适的位置，差不多就行了

调整碰撞盒子

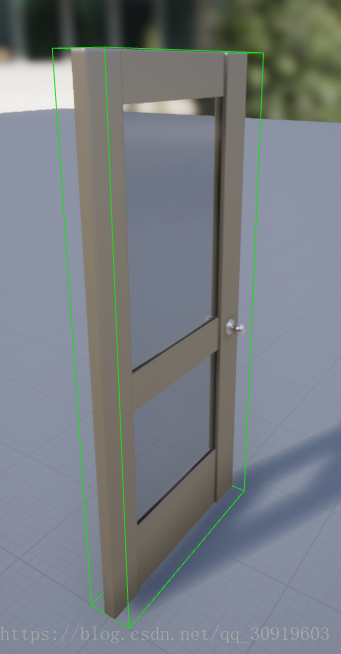

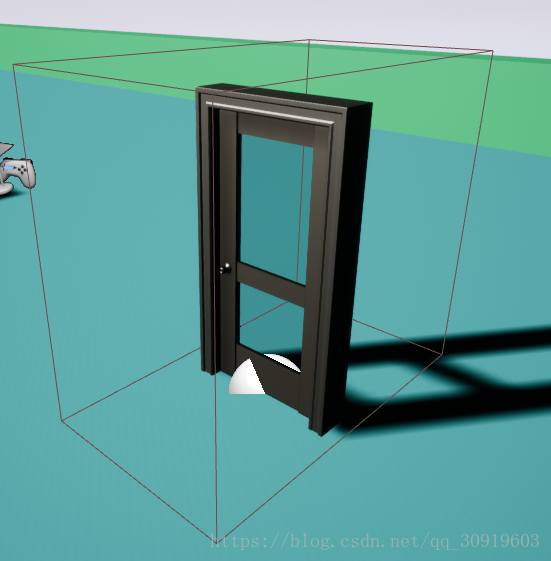

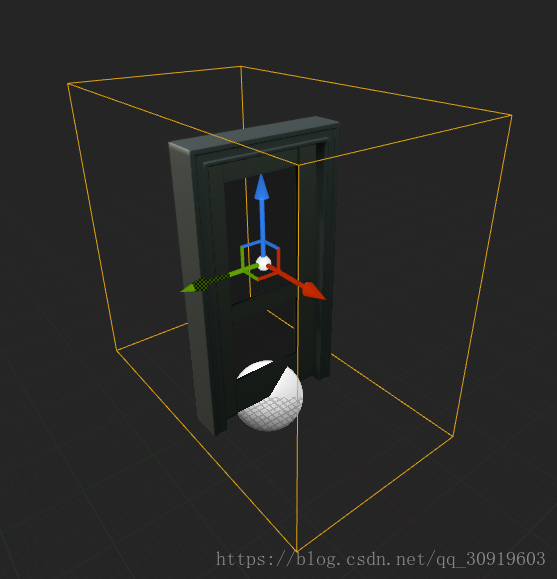

让box包裹住门并向两边有一定的延伸

编写蓝图

触发事件

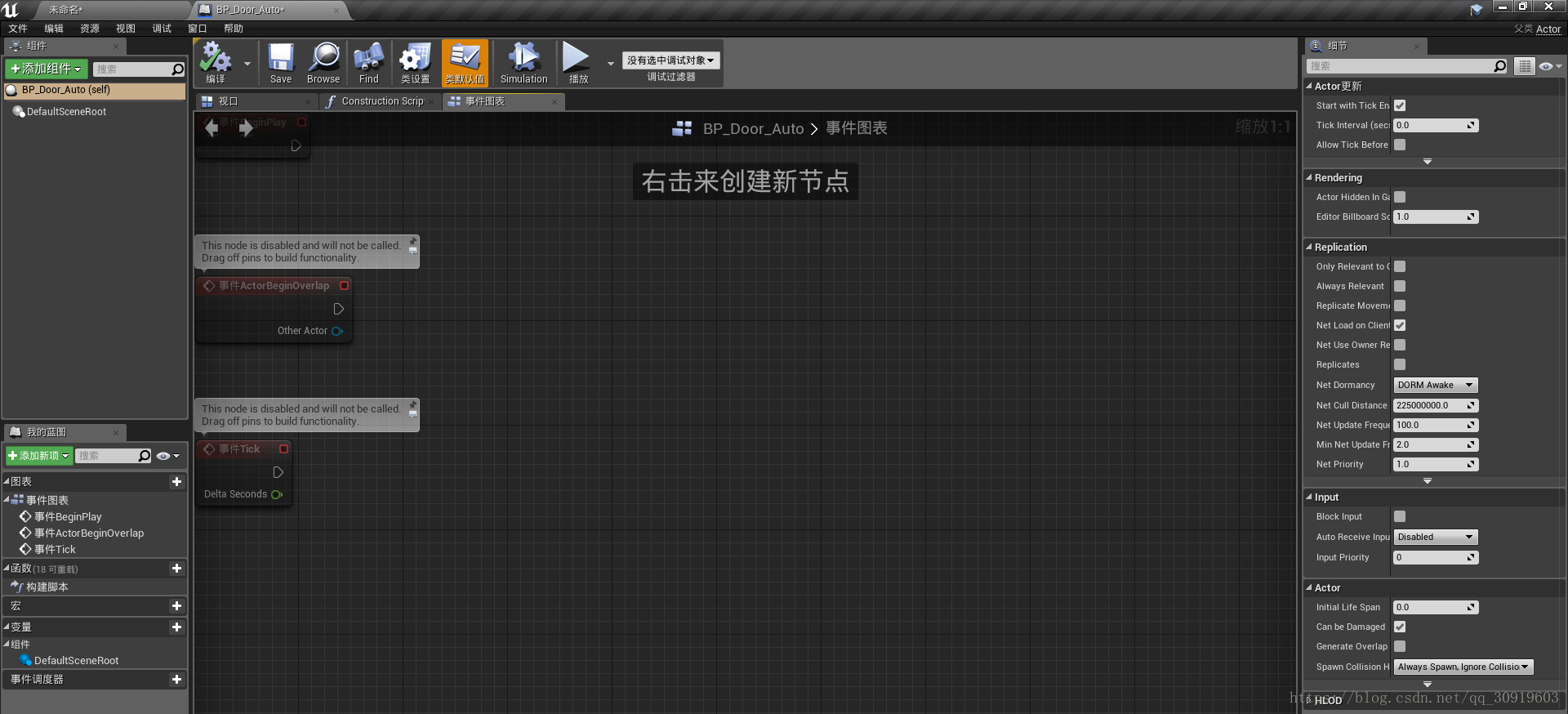

首先切换到事件图表

首先选中box（点击一下）

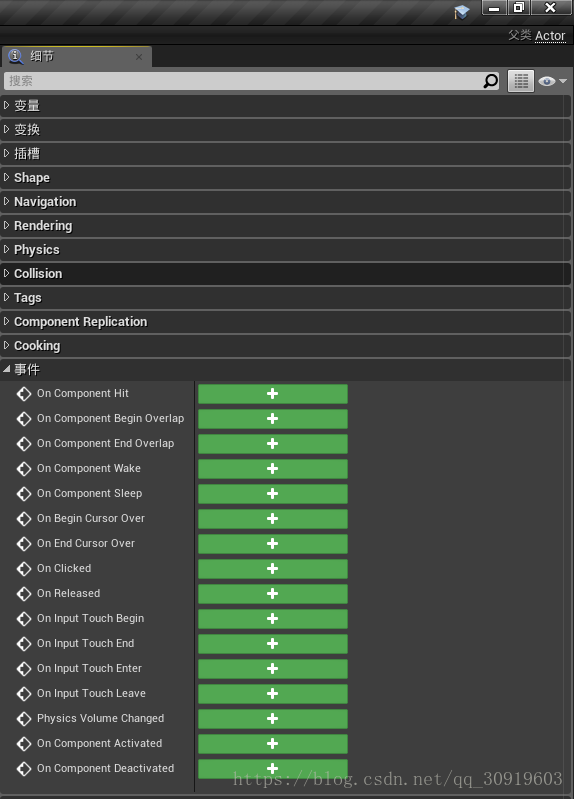

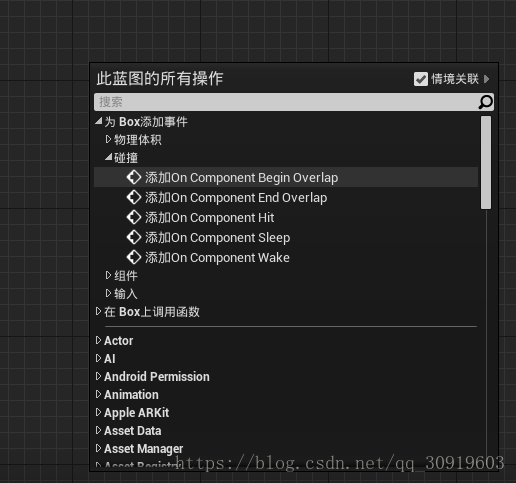

在中间空白处右键如图点击“添加On Component Begin Overlap”或者在细节面板事件中点击加号直接添加，也要选中box（当有物体进入这个体积的时候就会触发后续事件）

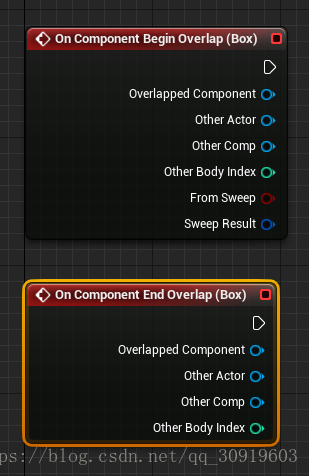

同样的操作再添加一个“添加On component End Overlap”（相反的，当物体离开这个范围后执行），你会得到如下图的两个模块

时间轴

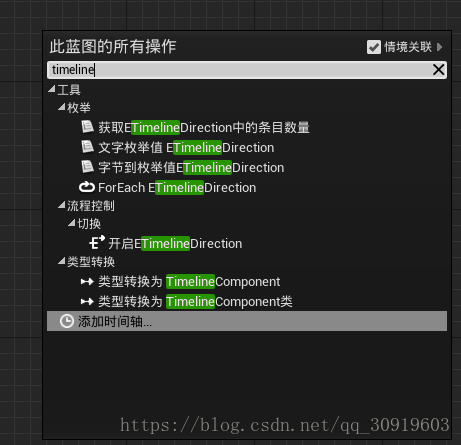

右键空白处，搜索timeline,点击添加时间轴

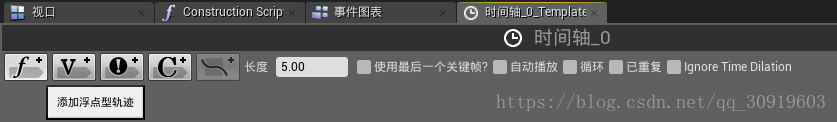

双击时间轴，添加一条Float型变化曲线

首先设置长度为2，这个是开门时间的长度

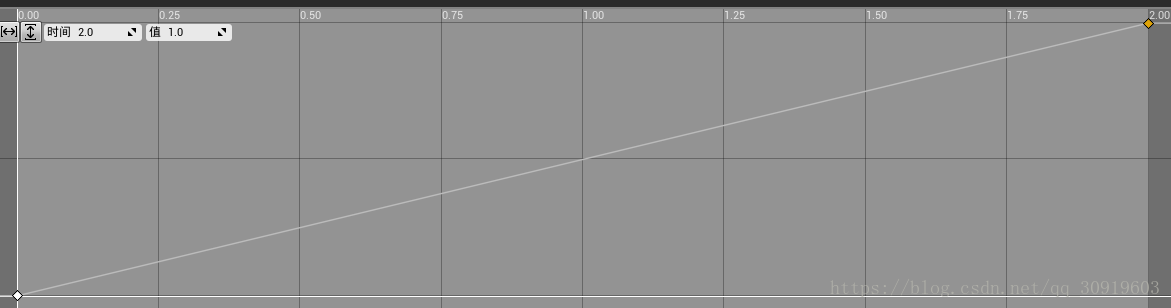

右键插入两个关键帧，也可以按住Shift左键点击添加，点击对应点，调整两个点的时间和值第一个为0，0，第二个为2,1

返回事件图表，按图连接（拖拽点到另外一个点上）

设置旋转

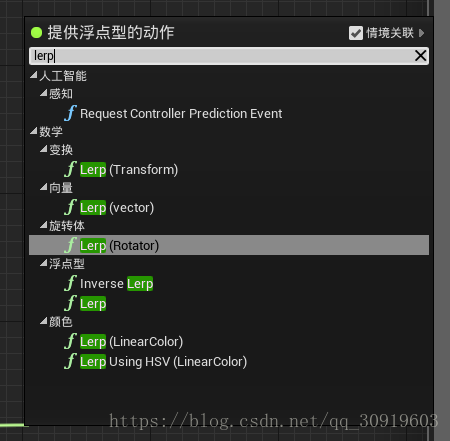

和前面一样的操作，右键点击空白处，搜索lerp，选择Lerp(Rotator)，因为这里需要门进行旋转

7.把组件中的Door和DoorFrame拖拽到空白处

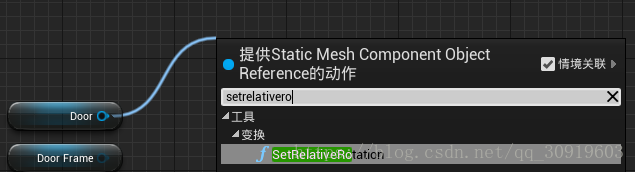

拖拽并搜索setrelativerotation

如下图连接

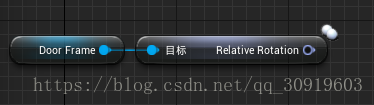

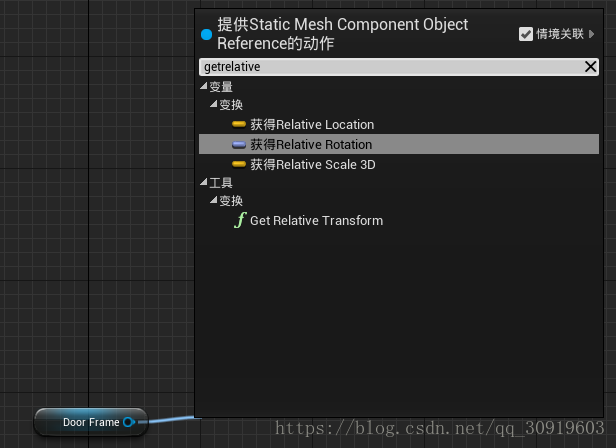

同样搜索Getrelativerotation

搜索Break rotator

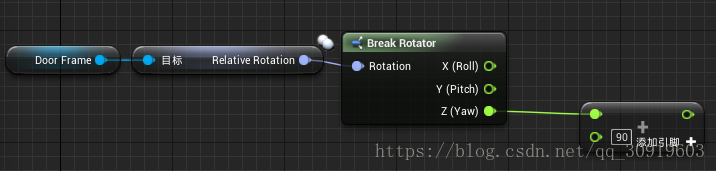

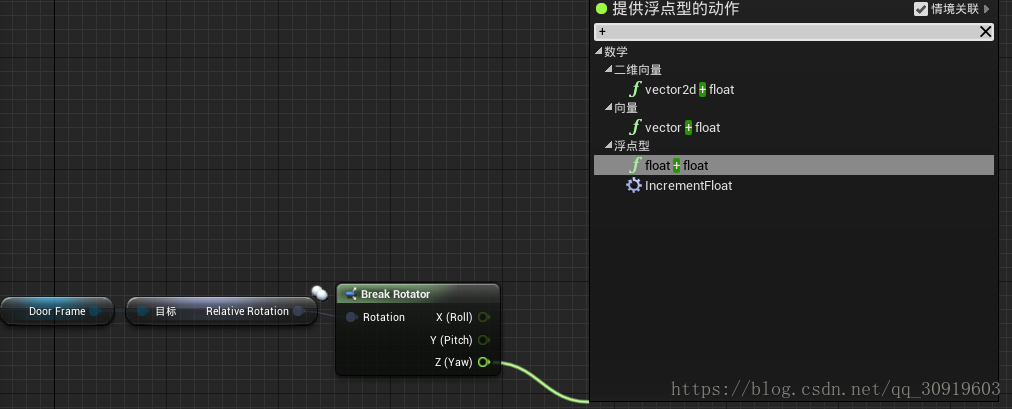

从z这个节点引出搜索+，选择浮点型

设置值为90

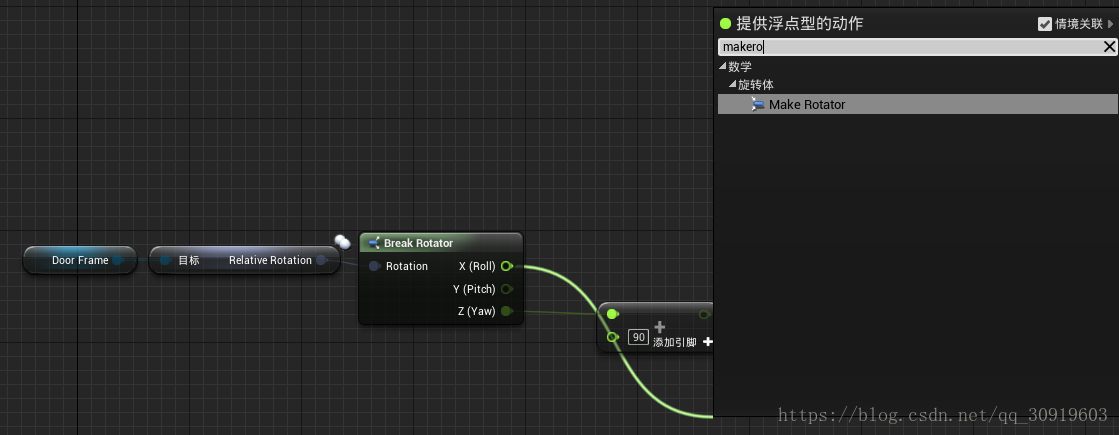

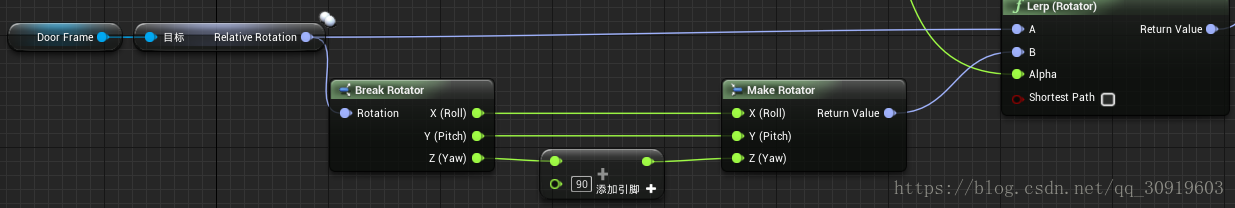

最后从x引出并搜索makerotator

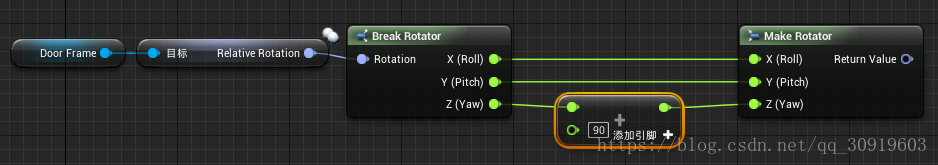

连接后是这个样子

最后按照图示连接到Lerp上

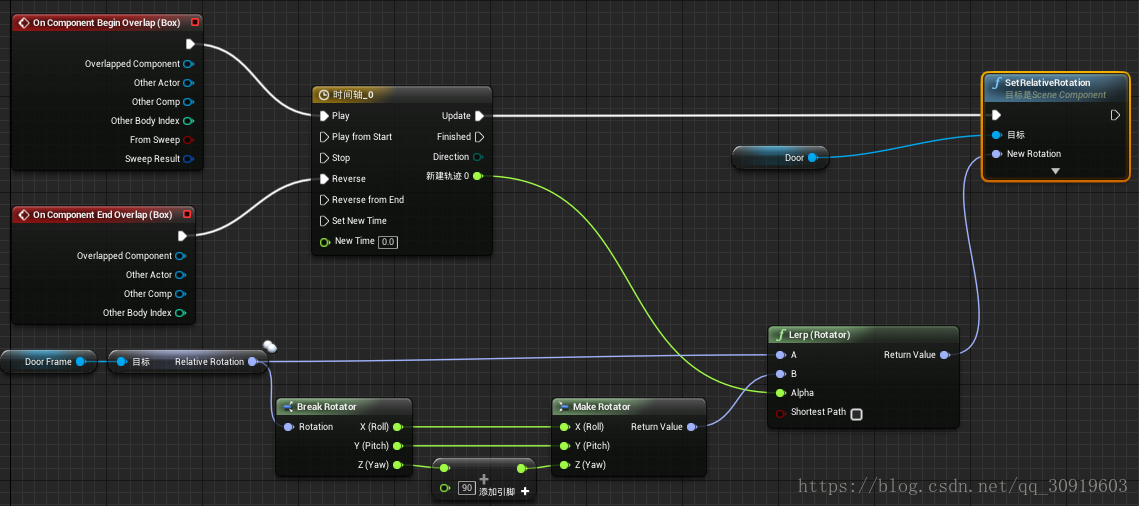

完整蓝图

编译保存

使用Actor

现在回到我们的场景中，把刚才创建的蓝图类拖拽到场景中

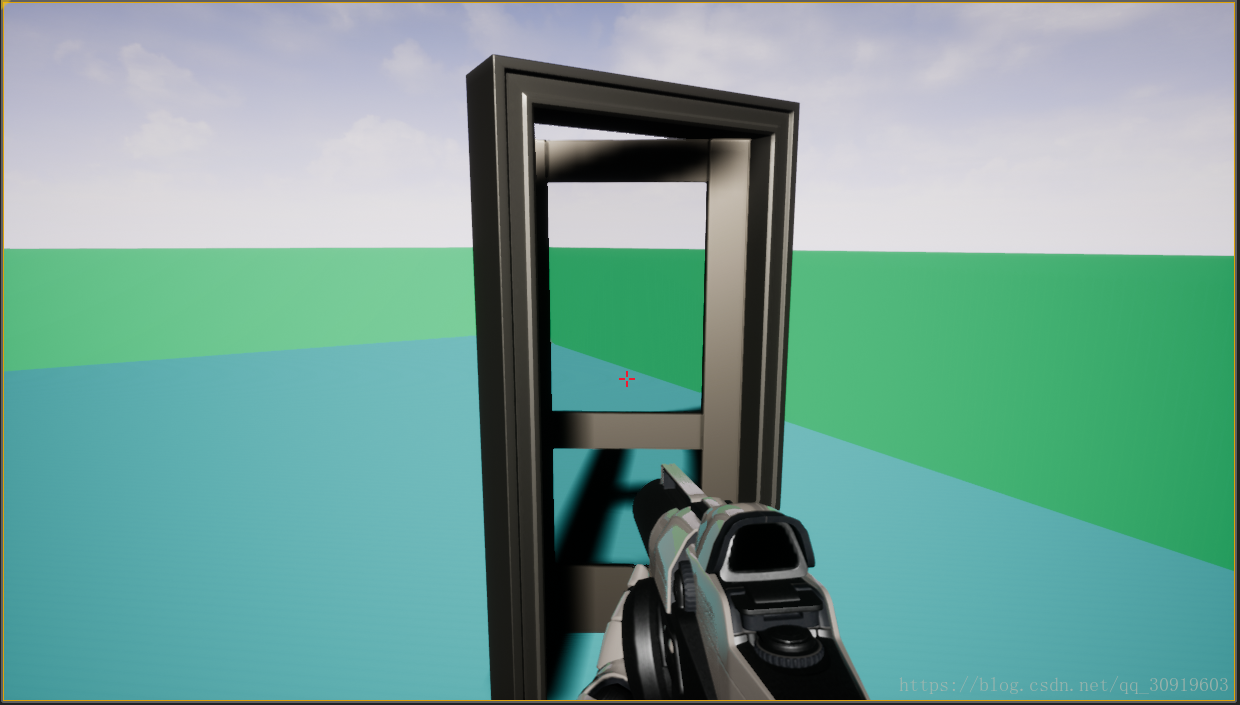

9.运行游戏试一下

完成，玩家靠近门，离开关门

BUG

11.这只是一个超级简单的自动门，BUG是不可避免的，你会发现，不管你在门的哪边，门都是朝一个方向打开，但问题也不大，所有这个问题留到以后再解决。

设置StaticMesh碰撞

角色进不去，是因为门框太小了，调整一下就好了，还有一个问题，角色会穿过门，是因为门没有碰撞体积，也很好解决

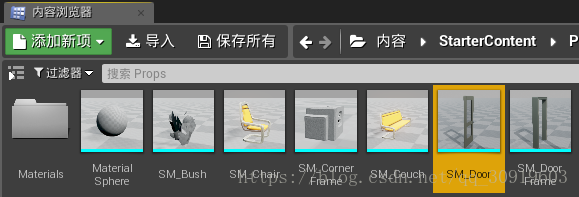

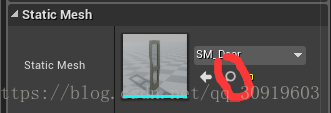

回到刚才的蓝图，点击door，在细节中找到Static Mesh，点击加号，就可以在内容浏览器中找到该物体

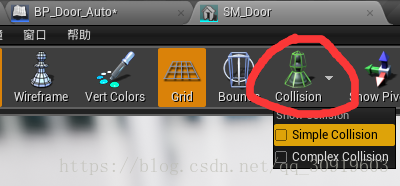

左键双击内容浏览器中的SM_Door，会弹出该物体的编辑界面，点击菜单栏中的Collision中的simple collision,就可以查看当前物体是否有简单的碰撞体积，很显然，现在是没有的，如图

点击菜单栏上方的碰撞中的Add Box Simplified Collision就可以为当前物体添加一个盒子碰撞体积

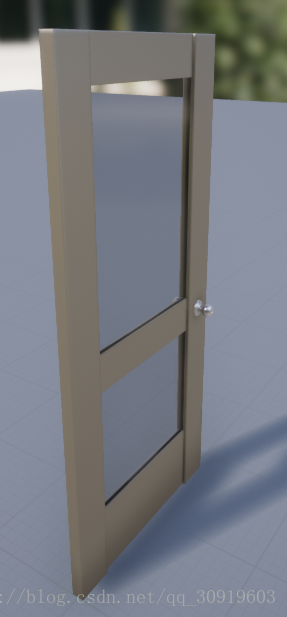

保存一下，回到场景，就比较符合逻辑了，这样一个自动门就实现了



总结：

本章主要介绍了蓝图的基本使用方法，创建蓝图，添加组件，设置属性，添加节点，连接，编译，运行

以及简单碰撞的创建，都是些最基础的东西，图比较多，但并不是很复杂，自己多尝试，如果对相对坐标和绝对坐标有疑问可以看我后面的文章

另外我觉得学习就是一个从模仿到改造，再到创造的过程，多思考和设计。可以试着设置把门和场景结合起来，做一个小场景，但不要花太多时间

下一章将对这个门进行升级，玩家将可以通过按键来控制门的开启和关闭，并且可以在场景中快速控制开启门的方式
