学习资料来源：零基础入门深度学习(3) - 神经网络和反向传播算法

目录

 一、神经元

二、神经网络

2.1 神经网络的定义

 2.2 神经网络的输出计算

 2.3 神经网络的训练

2.4 神经网络的实现

---

 一、神经元

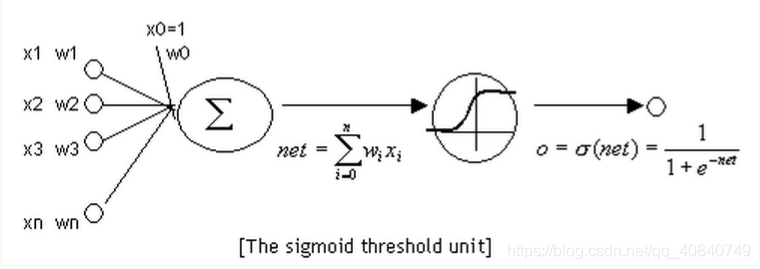

        神经元和感知器本质上是一样的，只是神经元的激活函数是sigmoid函数tanh函数，如下图所示：

对于sigmoid函数，其定义如下：

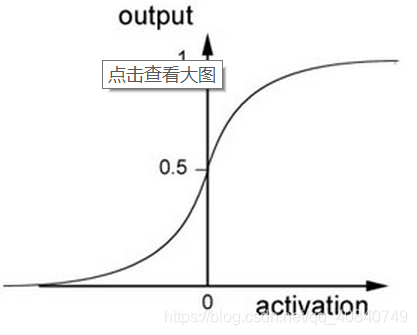

 sigmoid函数是一个非线性函数，值域是（0,1）。函数图像如下图所示：

 同时，sigmoid函数的导数是：

 可见，sigmoid函数的导数是用sigmoid函数自身来表示。一旦计算出sigmoid函数的值，计算它的导数的值就非常方便。

        假设神经元的输入是向量x，权重向量是w，激活函数是sigmoid函数，则其输出y：

二、神经网络

2.1 神经网络的定义

神经网络：按照一定规则连接起来的多个神经元。

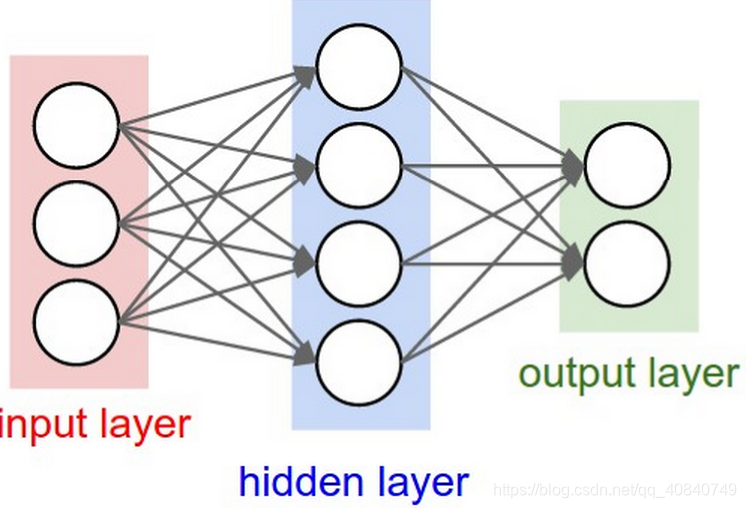

全连接（full connected,FC）神经网络如下图所示：

规则如下：

• 神经元按照层来布局。最左边的层叫做输入层（负责接收输入数据）；最右边的层叫输出层（获取神经网络输出数据）；输入层和输出层之间的层叫做隐藏层（对外部是不可见的）。
• 同一层的神经元之间没有连接。
• 第N层的每个神经元和第N-1层的所有神经元相连（full connected），第N-1层神经元的输出就是第N层神经元的输入。
• 每个连接都有一个权值。

 2.2 神经网络的输出计算

        神经网络就是一个输入向量x到输出向量y的函数，即：

       根据输入计算神经网络的输出，需要首先将输入向量x的每个元素xi的值赋给神经网络的输入层的对应神经元，然后根据y=sigmoid(wx+b)依次计算每一层的每个神经元的值，直到最后一层输出层的所有神经元的值计算完毕。最后，将输出层每个神经元的值串在一起就得到了输出向量y。

 2.3 神经网络的训练

        神经网络是一个模型，权值（模型要学习的东西）是模型的参数。然而，一个神经网络的连接方式、网络的层数、每层的节点数这些参数（不是学习出来的）是人为事先设置的。对于这些人为设置的参数，我们称之为超参数（Hyper-Parameters）。

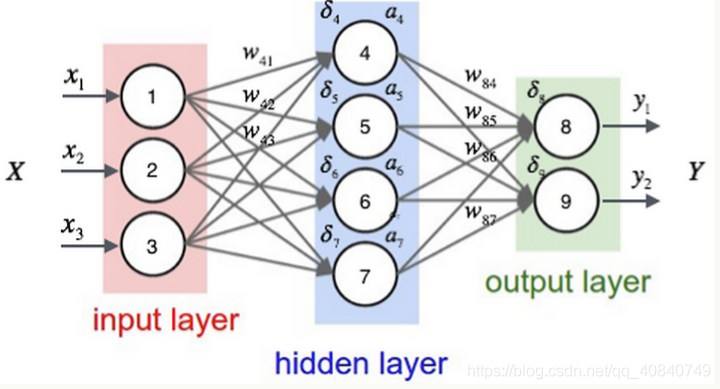

神经网络的训练算法：反向传播算法（Back  Propagation）

        假设每个训练样本为（x,t），其中向量x是训练样本的特征，而t是样本的目标值。

        首先，根据神经网络的输出计算方法，用样本的特征x，计算出神经网络中每个隐藏层节点的输出ai，以及输出层每个节点的输出yi。

        然后，按照下面的方法计算出每个节点的误差项δi，即

• 对于输出层节点i，

 其中，δi是节点i的误差项，yi是节点i的输出值，ti是样本对应于节点i的目标值。

• 对于隐藏层节点i，

 其中，ai是节点i的输出值，wki是节点i到它的下一层节点k的连接的权重，δk是节点i的下一层节点k的误差项。

        最后，更新每个连接上的权值：

 其中wji是节点i到节点j的权重，η是学习速率，δj是节点j的误差项，xji是节点i传递给节点j的输入。

可见，计算每一个节点的误差项，需要先计算每个节点与其相连的下一层节点的误差项。这就要求误差项的计算顺序必须是从输出层开始，然后反向依次计算每个隐藏层的误差项，直到与输入层相连的那个隐藏层。这就是反向传播算法的名字的含义。当所有节点的误差项计算完毕后，我们就可以来更新所有的权重。

        因此，推导出的训练规则是根据激活函数是sigmoid函数、目标函数是平方和误差、神经网络是全连接网络、优化算法是随机梯度下降优化算法。如果激活函数、误差计算方式、网络连接结构、优化算法不同，则具体的训练规则也会不一样。

2.4 神经网络的实现

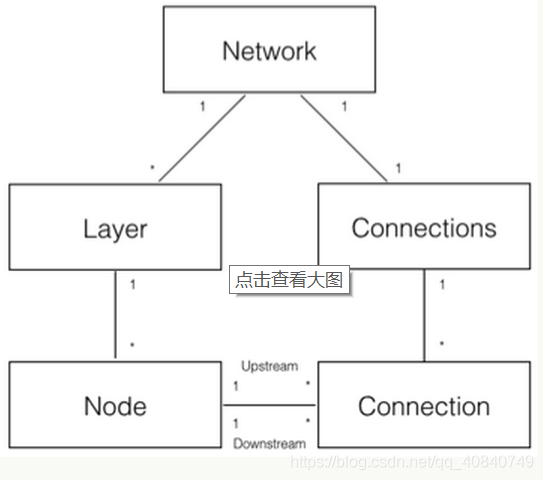

首先，做一个基本的模型，可以分解出5个领域对象来实现神经网络：

• Network神经网络对象，提供API接口。它由若干层对象组成以及连接对象组成。
• Layer层，由多个节点组成。
• Node节点对象计算和记录节点自身的信息（比如输出值a、误差项δ等），以及与这个节点相关的上下游的连接。
• Connection每个连接对象都要记录该连接的权重。
• Connections仅仅作为Connection的集合对象，提供一些集合操作。

# Node实现
# 节点类，负责记录和维护节点自身信息以及与这个节点相关的上下游连接，实现输出值和误差项的计算。
class Node(object):
    def __init__(self, layer_index, node_index):
        '''
        构造节点对象。
        layer_index: 节点所属的层的编号
        node_index: 节点的编号
        '''
        self.layer_index = layer_index
        self.node_index = node_index
        self.downstream = []
        self.upstream = []
        self.output = 0
        self.delta = 0
    def set_output(self, output):
        '''
        设置节点的输出值。如果节点属于输入层会用到这个函数。
        '''
        self.output = output
    def append_downstream_connection(self, conn):
        '''
        添加一个到下游节点的连接
        '''
        self.downstream.append(conn)
    def append_upstream_connection(self, conn):
        '''
        添加一个到上游节点的连接
        '''
        self.upstream.append(conn)
    def calc_output(self):
        '''
        根据式1计算节点的输出
        '''
        output = reduce(lambda ret, conn: ret + conn.upstream_node.output * conn.weight, self.upstream, 0)
        self.output = sigmoid(output)
    def calc_hidden_layer_delta(self):
        '''
        节点属于隐藏层时，根据式4计算delta
        '''
        downstream_delta = reduce(
            lambda ret, conn: ret + conn.downstream_node.delta * conn.weight,
            self.downstream, 0.0)
        self.delta = self.output * (1 - self.output) * downstream_delta
    def calc_output_layer_delta(self, label):
        '''
        节点属于输出层时，根据式3计算delta
        '''
        self.delta = self.output * (1 - self.output) * (label - self.output)
    def __str__(self):
        '''
        打印节点的信息
        '''
        node_str = '%u-%u: output: %f delta: %f' % (self.layer_index, self.node_index, self.output, self.delta)
        downstream_str = reduce(lambda ret, conn: ret + '\n\t' + str(conn), self.downstream, '')
        upstream_str = reduce(lambda ret, conn: ret + '\n\t' + str(conn), self.upstream, '')
        return node_str + '\n\tdownstream:' + downstream_str + '\n\tupstream:' + upstream_str


# ConstNode对象
class ConstNode(object):
    def __init__(self, layer_index, node_index):
        '''
        构造节点对象。
        layer_index: 节点所属的层的编号
        node_index: 节点的编号
        '''
        self.layer_index = layer_index
        self.node_index = node_index
        self.downstream = []
        self.output = 1
    def append_downstream_connection(self, conn):
        '''
        添加一个到下游节点的连接
        '''
        self.downstream.append(conn)
    def calc_hidden_layer_delta(self):
        '''
        节点属于隐藏层时，根据式4计算delta
        '''
        downstream_delta = reduce(
            lambda ret, conn: ret + conn.downstream_node.delta * conn.weight,
            self.downstream, 0.0)
        self.delta = self.output * (1 - self.output) * downstream_delta
    def __str__(self):
        '''
        打印节点的信息
        '''
        node_str = '%u-%u: output: 1' % (self.layer_index, self.node_index)
        downstream_str = reduce(lambda ret, conn: ret + '\n\t' + str(conn), self.downstream, '')
        return node_str + '\n\tdownstream:' + downstream_str


# Layer对象
class Layer(object):
    def __init__(self, layer_index, node_count):
        '''
        初始化一层
        layer_index: 层编号
        node_count: 层所包含的节点个数
        '''
        self.layer_index = layer_index
        self.nodes = []
        for i in range(node_count):
            self.nodes.append(Node(layer_index, i))
        self.nodes.append(ConstNode(layer_index, node_count))
    def set_output(self, data):
        '''
        设置层的输出。当层是输入层时会用到。
        '''
        for i in range(len(data)):
            self.nodes[i].set_output(data[i])
    def calc_output(self):
        '''
        计算层的输出向量
        '''
        for node in self.nodes[:-1]:
            node.calc_output()
    def dump(self):
        '''
        打印层的信息
        '''
        for node in self.nodes:
            print node


# Connection对象
class Connection(object):
    def __init__(self, upstream_node, downstream_node):
        '''
        初始化连接，权重初始化为是一个很小的随机数
        upstream_node: 连接的上游节点
        downstream_node: 连接的下游节点
        '''
        self.upstream_node = upstream_node
        self.downstream_node = downstream_node
        self.weight = random.uniform(-0.1, 0.1)
        self.gradient = 0.0
    def calc_gradient(self):
        '''
        计算梯度
        '''
        self.gradient = self.downstream_node.delta * self.upstream_node.output
    def get_gradient(self):
        '''
        获取当前的梯度
        '''
        return self.gradient
    def update_weight(self, rate):
        '''
        根据梯度下降算法更新权重
        '''
        self.calc_gradient()
        self.weight += rate * self.gradient
    def __str__(self):
        '''
        打印连接信息
        '''
        return '(%u-%u) -> (%u-%u) = %f' % (
            self.upstream_node.layer_index,
            self.upstream_node.node_index,
            self.downstream_node.layer_index,
            self.downstream_node.node_index,
            self.weight)


# Connections对象
class Connections(object):
    def __init__(self):
        self.connections = []
    def add_connection(self, connection):
        self.connections.append(connection)
    def dump(self):
        for conn in self.connections:
            print conn


#Network对象
class Network(object):
    def __init__(self, layers):
        '''
        初始化一个全连接神经网络
        layers: 二维数组，描述神经网络每层节点数
        '''
        self.connections = Connections()
        self.layers = []
        layer_count = len(layers)
        node_count = 0;
        for i in range(layer_count):
            self.layers.append(Layer(i, layers[i]))
        for layer in range(layer_count - 1):
            connections = [Connection(upstream_node, downstream_node)
                           for upstream_node in self.layers[layer].nodes
                           for downstream_node in self.layers[layer + 1].nodes[:-1]]
            for conn in connections:
                self.connections.add_connection(conn)
                conn.downstream_node.append_upstream_connection(conn)
                conn.upstream_node.append_downstream_connection(conn)
    def train(self, labels, data_set, rate, iteration):
        '''
        训练神经网络
        labels: 数组，训练样本标签。每个元素是一个样本的标签。
        data_set: 二维数组，训练样本特征。每个元素是一个样本的特征。
        '''
        for i in range(iteration):
            for d in range(len(data_set)):
                self.train_one_sample(labels[d], data_set[d], rate)
    def train_one_sample(self, label, sample, rate):
        '''
        内部函数，用一个样本训练网络
        '''
        self.predict(sample)
        self.calc_delta(label)
        self.update_weight(rate)
    def calc_delta(self, label):
        '''
        内部函数，计算每个节点的delta
        '''
        output_nodes = self.layers[-1].nodes
        for i in range(len(label)):
            output_nodes[i].calc_output_layer_delta(label[i])
        for layer in self.layers[-2::-1]:
            for node in layer.nodes:
                node.calc_hidden_layer_delta()
    def update_weight(self, rate):
        '''
        内部函数，更新每个连接权重
        '''
        for layer in self.layers[:-1]:
            for node in layer.nodes:
                for conn in node.downstream:
                    conn.update_weight(rate)
    def calc_gradient(self):
        '''
        内部函数，计算每个连接的梯度
        '''
        for layer in self.layers[:-1]:
            for node in layer.nodes:
                for conn in node.downstream:
                    conn.calc_gradient()
    def get_gradient(self, label, sample):
        '''
        获得网络在一个样本下，每个连接上的梯度
        label: 样本标签
        sample: 样本输入
        '''
        self.predict(sample)
        self.calc_delta(label)
        self.calc_gradient()
    def predict(self, sample):
        '''
        根据输入的样本预测输出值
        sample: 数组，样本的特征，也就是网络的输入向量
        '''
        self.layers[0].set_output(sample)
        for i in range(1, len(self.layers)):
            self.layers[i].calc_output()
        return map(lambda node: node.output, self.layers[-1].nodes[:-1])
    def dump(self):
        '''
        打印网络信息
        '''
        for layer in self.layers:
            layer.dump()

向量化编程（底层算法库会针对向量运算做优化，甚至有专门的硬件比如GPU，程序效率会提升很多）

# 全连接层实现类
class FullConnectedLayer(object):
    def __init__(self, input_size, output_size,
                 activator):
        '''
        构造函数
        input_size: 本层输入向量的维度
        output_size: 本层输出向量的维度
        activator: 激活函数
        '''
        self.input_size = input_size
        self.output_size = output_size
        self.activator = activator
        # 权重数组W
        self.W = np.random.uniform(-0.1, 0.1,
            (output_size, input_size))
        # 偏置项b
        self.b = np.zeros((output_size, 1))
        # 输出向量
        self.output = np.zeros((output_size, 1))
    def forward(self, input_array):
        '''
        前向计算
        input_array: 输入向量，维度必须等于input_size
        '''
        # 式2
        self.input = input_array
        self.output = self.activator.forward(
            np.dot(self.W, input_array) + self.b)
    def backward(self, delta_array):
        '''
        反向计算W和b的梯度
        delta_array: 从上一层传递过来的误差项
        '''
        # 式8
        self.delta = self.activator.backward(self.input) * np.dot(
            self.W.T, delta_array)
        self.W_grad = np.dot(delta_array, self.input.T)
        self.b_grad = delta_array
    def update(self, learning_rate):
        '''
        使用梯度下降算法更新权重
        '''
        self.W += learning_rate * self.W_grad
        self.b += learning_rate * self.b_grad


# 修改netowork
# Sigmoid激活函数类
class SigmoidActivator(object):
    def forward(self, weighted_input):
        return 1.0 / (1.0 + np.exp(-weighted_input))
    def backward(self, output):
        return output * (1 - output)
# 神经网络类
class Network(object):
    def __init__(self, layers):
        '''
        构造函数
        '''
        self.layers = []
        for i in range(len(layers) - 1):
            self.layers.append(
                FullConnectedLayer(
                    layers[i], layers[i+1],
                    SigmoidActivator()
                )
            )
    def predict(self, sample):
        '''
        使用神经网络实现预测
        sample: 输入样本
        '''
        output = sample
        for layer in self.layers:
            layer.forward(output)
            output = layer.output
        return output
    def train(self, labels, data_set, rate, epoch):
        '''
        训练函数
        labels: 样本标签
        data_set: 输入样本
        rate: 学习速率
        epoch: 训练轮数
        '''
        for i in range(epoch):
            for d in range(len(data_set)):
                self.train_one_sample(labels[d],
                    data_set[d], rate)
    def train_one_sample(self, label, sample, rate):
        self.predict(sample)
        self.calc_gradient(label)
        self.update_weight(rate)
    def calc_gradient(self, label):
        delta = self.layers[-1].activator.backward(
            self.layers[-1].output
        ) * (label - self.layers[-1].output)
        for layer in self.layers[::-1]:
            layer.backward(delta)
            delta = layer.delta
        return delta
    def update_weight(self, rate):
        for layer in self.layers:
            layer.update(rate)
