STM32基础之SPI_stm32spi使用硬件片选

作者：数据流舞者 | 2024-01-31 14:53:11

赞

踩

stm32spi使用硬件片选

SPI简介

SPI协议是由摩托罗拉公司提出的通讯协议(Serial Peripheral Interface)，即串行外围设备接口，是一种高速全双工的通信总线。
SPI接口主要应用在EEPROM、FLASH、实时时钟、AD转换器，还有数字信号处理器和数字信号解码器之间。SPI是一种高速的，全双工，同步的通信总线，并且在芯片的管脚上只占用四根线，节约了芯片的管脚，同时为PCB的布局上节省空间，提供方便，正是出于这种简单易用的特性，现在越来越多的芯片集成了这种通信协议，比如AT91RM9200。

SPI分为主、从两种模式，一个SPI通讯系统需要包含一个（且只能是一个）主设备，一个或多个从设备。SPI接口的读写操作，都是由主设备发起。当存在多个从设备时，通过各自的片选信号进行管理。

  • 优点：支持全双工通信、通信简单、数据传输速率快；
  • 缺点：没有指定的流控制，没有应答机制确认是否接收到数据，所以跟IIC总线协议比较在数据的可靠性上有一定的缺陷。

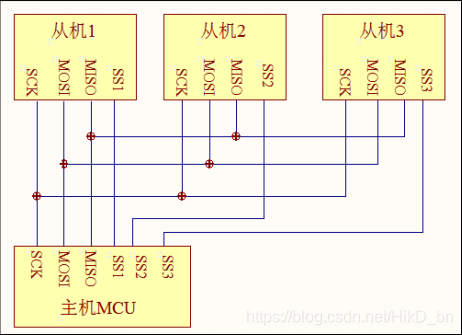

SPI引脚说明

在这里插入图片描述

  • SS:从设备选择信号线，常称为片选信号线，也称为NSS、CS。
    每个从设备都有独立的这一条SS信号线，本信号线独占主机的一个引脚，即有多少个从设备，就有多少条片选信号线。当主机要选择从设备时，把该从设备的SS信号线设置为低电平，该从设备即被选中，即片选有效，接着主机开始与被选中的从设备进行SPI通讯。所以SPI通讯以SS线置低电平为开始信号，以SS线被拉高作为结束信号。
  • SCK (Serial Clock)：时钟信号线，用于通讯数据同步
    每它由通讯主机产生，决定了通讯的速率，不同的设备支持的最高时钟频率不一样，如STM32的SPI时钟频率最大为fpclk/2，两个设备之间通讯时，通讯速率受限于低速设备。
    。
  • MOSI (Master Output， Slave Input)：主设备输出/从设备输入引脚。
  • MISO(Master Input,，Slave Output)：主设备输入/从设备输出引脚。

SPI协议层

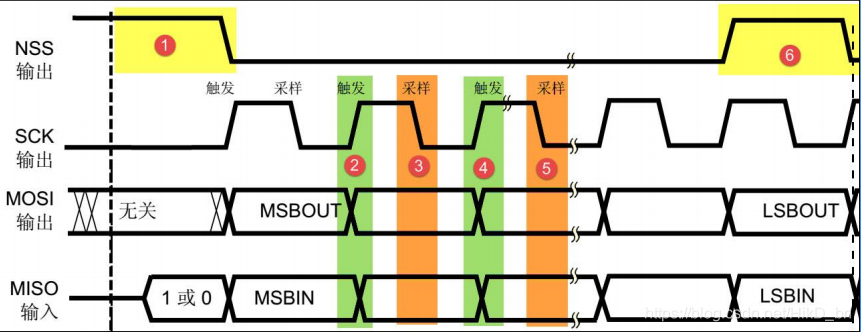

SPI基本通讯过程

在这里插入图片描述

  • 标号①处，NSS信号线由高变低，是SPI通讯的起始信号。NSS是每个从机各自独占的信号线，当从机检在自己的NSS线检测到起始信号后，就知道自己被主机选中了，开始准备与主机通讯。

  • 在图中的标号⑥处，NSS信号由低变高，是SPI通讯的停止信号，表示本次通讯结束，从机的选中状态被取消。

  • SPI使用MOSI及MISO信号线来传输数据，使用SCK信号线进行数据同步。MOSI及MISO数据线在SCK的每个时钟周期传输一位数据，且数据输入输出是同时进行的。

SPI通讯模式

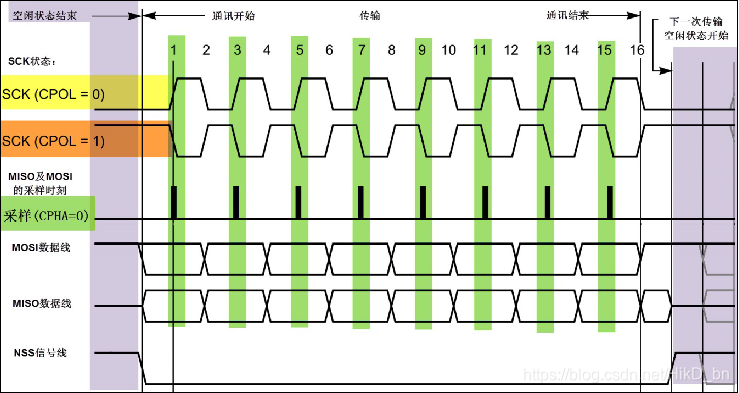

在这里插入图片描述

  • 时钟极性CPOL是指SPI通讯设备处于空闲状态时，SCK信号线的电平信号(即SPI通讯开始前、 NSS线为高电平时SCK的状态)。CPOL=0时， SCK在空闲状态时为低电平，CPOL=1时，则相反。
  • 时钟相位CPHA是指数据的采样的时刻，当CPHA=0时，MOSI或MISO数据线上的信号将会在SCK时钟线的“奇数边沿”被采样。当CPHA=1时，数据线在SCK的“偶数边沿”采样。

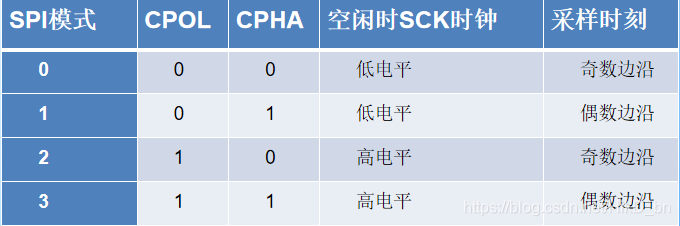

SPI通信有4种不同的模式，不同的从设备可能在出厂是就是配置为某种模式，这是不能改变的；但我们的通信双方必须是工作在同一模式下，所以我们可以对我们的主设备的SPI模式进行配置，通过CPOL（时钟极性）和CPHA（时钟相位）来控制我们主设备的通信模式，具体如下：
在这里插入图片描述

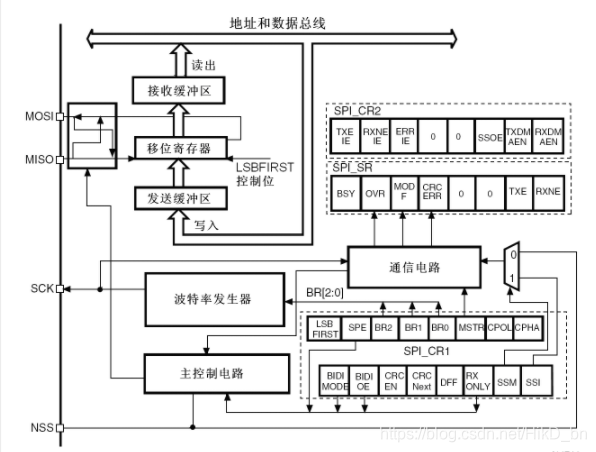

STM32的SPI架构剖析

在这里插入图片描述

通讯引脚

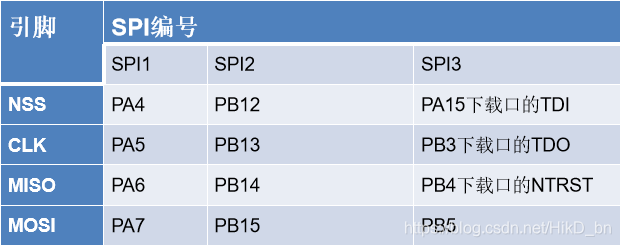

STM32芯片有多个SPI外设，它们的SPI通讯信号引出到不同的GPIO引脚上，使用时必须配置到这些指定的引脚，以《STM32F10x规格书》为准。
在这里插入图片描述
其中SPI1是APB2上的设备，最高通信速率达36Mbtis/s，SPI2、SPI3是APB1上的设备，最高通信速率为18Mbits/s。除了通讯速率，在其它功能上没有差异。

时钟控制逻辑

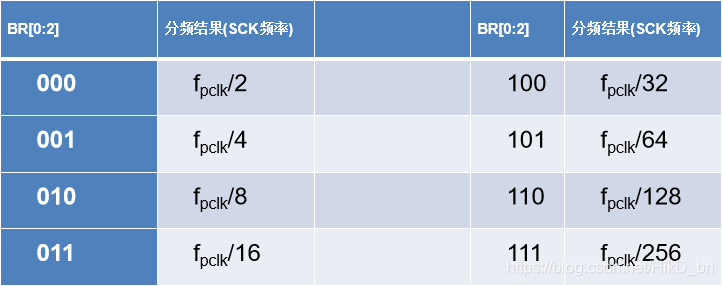

SCK线的时钟信号，由波特率发生器根据“控制寄存器CR1”中的BR[0:2]位控制，该位是对fpclk时钟的分频因子，对fpclk的分频结果就是SCK引脚的输出时钟频率
在这里插入图片描述

数据控制逻辑

SPI的MOSI及MISO都连接到数据移位寄存器上，数据移位寄存器的数据来源来源于接收缓冲区及发送缓冲区。

  • 通过写SPI的“数据寄存器DR”把数据填充到发送缓冲区中。

  • 通过读“数据寄存器DR”，可以获取接收缓冲区中的内容。

  • 其中数据帧长度可以通过“控制寄存器CR1”的“DFF位”配置成8位及16位模式；配置“LSBFIRST位”可选择MSB先行还是LSB先行。

整体控制逻辑

  • 整体控制逻辑负责协调整个SPI外设，控制逻辑的工作模式根据“控制寄存器(CR1/CR2)”的参数而改变，基本的控制参数包括前面提到的SPI模式、波特率、LSB先行、主从模式、单双向模式等等。

  • 在外设工作时，控制逻辑会根据外设的工作状态修改“状态寄存器(SR)”，只要读取状态寄存器相关的寄存器位，就可以了解SPI的工作状态了。除此之外，控制逻辑还根据要求，负责控制产生SPI中断信号、DMA请求及控制NSS信号线。

  • 实际应用中，一般不使用STM32 SPI外设的标准NSS信号线，而是更简单地使用普通的GPIO，软件控制它的电平输出，从而产生通讯起始和停止信号。

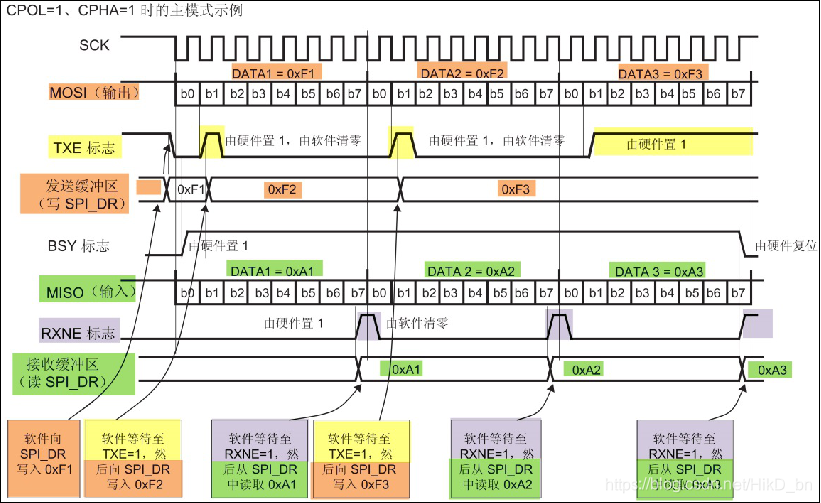

通讯过程

在这里插入图片描述

  • 控制NSS信号线，产生起始信号；
  • 把要发送的数据写入到“数据寄存器DR”中，该数据会被存储到发送缓冲区；
  • 通讯开始，SCK时钟开始运行。MOSI把发送缓冲区中的 数据一位一位地传输出去；MISO则把数据一位一位地存储进接收缓冲区中；
  • 当发送完一帧数据的时候，“状态寄存器SR”中的“TXE标志位”会被置1，表示传输完一帧，发送缓冲区已空；类似地，当接收完一帧数据的时候，“RXNE标志位”会被置1，表示传输完一帧，接收缓冲区非空；
  • 等待到“TXE标志位”为1时，若还要继续发送数据，则再次往“数据寄存器DR”写入数据即可；等待到“RXNE标志位”为1时，通过读取“数据寄存器DR”可以获取接收缓冲区中的内容。

假如使能了TXE或RXNE中断，TXE或RXNE置1时会产生SPI中断信号，进入同一个中断服务函数，到SPI中断服务程序后，可通过检查寄存器位来了解是哪一个事件，再分别进行处理。也可以使用DMA方式来收发“数据寄存器DR”中的数据。

SPI编程

SPI相关配置库函数

  • 初始化函数
void SPI_Init(SPI_TypeDef* SPIx, SPI_InitTypeDef* SPI_InitStruct);

  • 1

作用：初始化SPI的相关参数，比如方向（全双工）、主从模式、数据大小、CPOL、CPHA、片选软件模式、预分频系数等。

  • 3个使能函数
void SPI_Cmd(SPI_TypeDef* SPIx, FunctionalState NewState);
void SPI_I2S_ITConfig(SPI_TypeDef* SPIx, uint8_t SPI_I2S_IT, FunctionalState NewState);
void SPI_I2S_DMACmd(SPI_TypeDef* SPIx, uint16_t SPI_I2S_DMAReq, FunctionalState NewState);

  • 1
  • 2
  • 3

作用：使能SPI接口；使能SPI中断；使能SPI的DMA功能。

  • 2个数据传输函数
void SPI_I2S_SendData(SPI_TypeDef* SPIx, uint16_t Data);
uint16_t SPI_I2S_ReceiveData(SPI_TypeDef* SPIx);

  • 1
  • 2
  • 4个状态位函数
FlagStatus SPI_I2S_GetFlagStatus(SPI_TypeDef* SPIx, uint16_t SPI_I2S_FLAG);
void SPI_I2S_ClearFlag(SPI_TypeDef* SPIx, uint16_t SPI_I2S_FLAG);
ITStatus SPI_I2S_GetITStatus(SPI_TypeDef* SPIx, uint8_t SPI_I2S_IT);
void SPI_I2S_ClearITPendingBit(SPI_TypeDef* SPIx, uint8_t SPI_I2S_IT);

  • 1
  • 2
  • 3
  • 4

作用：前两者用于获得和清除SPI的各种状态位；后两者则针对SPI的中断标志位。

SPI一般步骤

实验目标：利用SPI2进行初始化等操作。

  • 配置相关引脚的复用功能，使能SPIx时钟。调用函数：void GPIO_Init()；
  • 初始化SPIx，设置SPIx工作模式。调用函数：void SPI_Init()；
  • 使能SPIx。调用函数：void SPI_Cmd()；
  • SPI传输数据。调用函数：void SPI_I2S_SendData()uint16_t SPI_I2S_ReceiveData()；
  • 查看SPI传输状态。调用函数：SPI_I2S_GetFlagStatus(SPI2, SPI_I2S_FLAG_RXNE)。

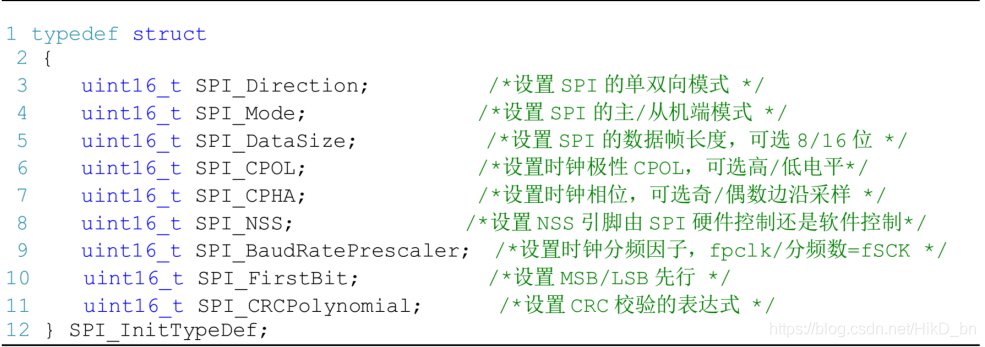

    在这里插入图片描述
void SPI2_Init(void)
{
 	GPIO_InitTypeDef GPIO_InitStructure;
  	SPI_InitTypeDef  SPI_InitStructure;

	RCC_APB2PeriphClockCmd(	RCC_APB2Periph_GPIOB, ENABLE );//PORTB时钟使能
	RCC_APB1PeriphClockCmd(	RCC_APB1Periph_SPI2,  ENABLE );//SPI2时钟使能

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13 | GPIO_Pin_14 | GPIO_Pin_15;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;  //PB13/14/15复用推挽输出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);//初始化GPIOB

 	GPIO_SetBits(GPIOB,GPIO_Pin_13|GPIO_Pin_14|GPIO_Pin_15);  //PB13/14/15上拉

	SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;  //设置SPI单向或者双向的数据模式:SPI设置为双线双向全双工
	SPI_InitStructure.SPI_Mode = SPI_Mode_Master;		//设置SPI工作模式:设置为主SPI
	SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;		//设置SPI的数据大小:SPI发送接收8位帧结构
	SPI_InitStructure.SPI_CPOL = SPI_CPOL_High;		//串行同步时钟的空闲状态为高电平
	SPI_InitStructure.SPI_CPHA = SPI_CPHA_2Edge;	//串行同步时钟的第二个跳变沿（上升或下降）数据被采样
	SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;		//NSS信号由硬件（NSS管脚）还是软件（使用SSI位）管理:内部NSS信号有SSI位控制
	SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_256;		//定义波特率预分频的值:波特率预分频值为256
	SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;	//指定数据传输从MSB位还是LSB位开始:数据传输从MSB位开始
	SPI_InitStructure.SPI_CRCPolynomial = 7;	//CRC值计算的多项式
	SPI_Init(SPI2, &SPI_InitStructure);  //根据SPI_InitStruct中指定的参数初始化外设SPIx寄存器

	SPI_Cmd(SPI2, ENABLE); //使能SPI外设

	SPI2_ReadWriteByte(0xff);//启动传输


}
//SPI 速度设置函数
//SpeedSet:
//SPI_BaudRatePrescaler_2   2分频
//SPI_BaudRatePrescaler_8   8分频
//SPI_BaudRatePrescaler_16  16分频
//SPI_BaudRatePrescaler_256 256分频

void SPI2_SetSpeed(u8 SPI_BaudRatePrescaler)
{
  assert_param(IS_SPI_BAUDRATE_PRESCALER(SPI_BaudRatePrescaler));
	SPI2->CR1&=0XFFC7;
	SPI2->CR1|=SPI_BaudRatePrescaler;	//设置SPI2速度
	SPI_Cmd(SPI2,ENABLE);

}

//SPIx 读写一个字节
//TxData:要写入的字节
//返回值:读取到的字节
u8 SPI2_ReadWriteByte(u8 TxData)
{
	u8 retry=0;
	while (SPI_I2S_GetFlagStatus(SPI2, SPI_I2S_FLAG_TXE) == RESET) //检查指定的SPI标志位设置与否:发送缓存空标志位
		{
		retry++;
		if(retry>200)return 0;
		}
	SPI_I2S_SendData(SPI2, TxData); //通过外设SPIx发送一个数据
	retry=0;

	while (SPI_I2S_GetFlagStatus(SPI2, SPI_I2S_FLAG_RXNE) == RESET) //检查指定的SPI标志位设置与否:接受缓存非空标志位
		{
		retry++;
		if(retry>200)return 0;
		}
	return SPI_I2S_ReceiveData(SPI2); //返回通过SPIx最近接收的数据
}

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51
  • 52
  • 53
  • 54
  • 55
  • 56
  • 57
  • 58
  • 59
  • 60
  • 61
  • 62
  • 63
  • 64
  • 65
  • 66
  • 67
  • 68
  • 69
