迪文屏幕T5UID3平台学习笔记四：串口使用和定时器使用_迪文串口屏的uart配置

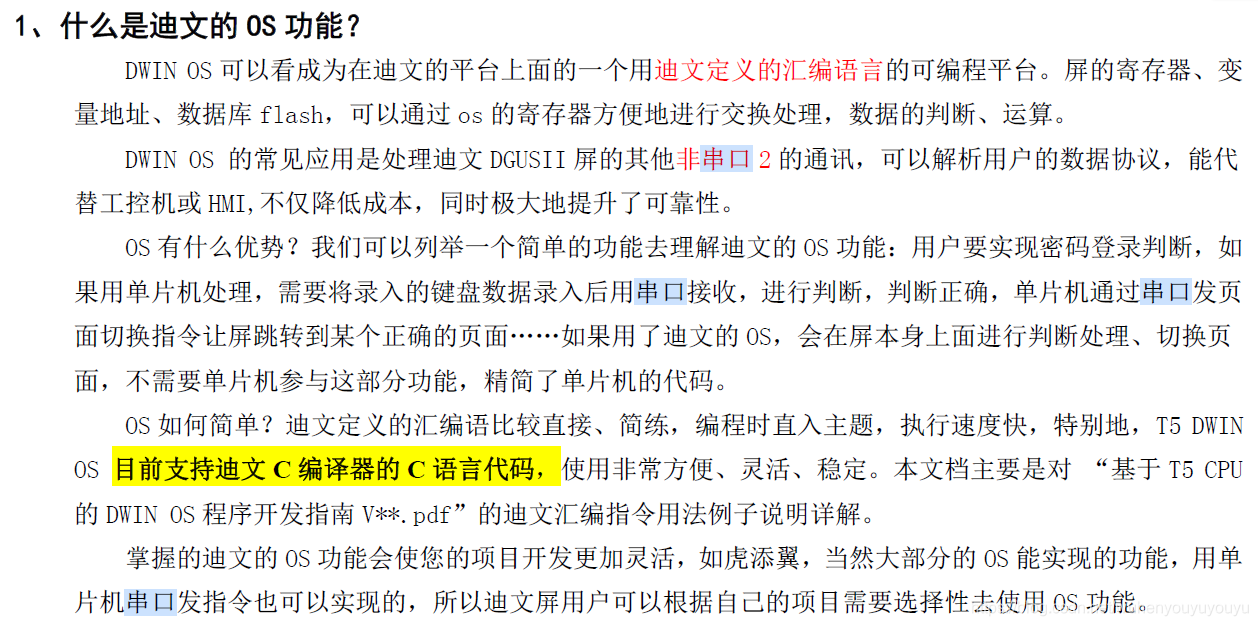

我感觉迪文屏幕分两大类吧，指令屏和OS屏，指令屏幕只能通过UART指令交互和DWIN GUI交互；

OS屏幕，则可以通过在屏幕上二次开发，来实现我们的功能，当然了，OS屏幕也支持UART指令和

DWIN GUI交互，像指令屏那样开发。目前OS支持两到类开发：汇编开发和C语言开发。

一、DWIN GUI交互串口2

首先明确下串口电平，这个要看硬件手册，串口2是DWIN GUI的DEBUG口，RS232电平，剩下的口

有的是TTL电平、有的是RS232电平（PS：电平不对，会把串口烧坏），有的屏幕还带RS485，这个

就要看具体的屏幕数据手册（PS:找淘宝客服或者迪文官方QQ要，说句实话服务人员的态度还是不错

的，给他们点赞。但是有的问题他们也不懂，毕竟不是技术人员。顺便吐槽迪文的资料写的太烂、太烂

、太烂，无力吐槽。还有建议迪文开放技术交流渠道，有些问题资料不写，根本解决不了。）

PS：串口2是DWIN GUI的DEBUG口，用户不得使用（也用不了，没有开放接口）。

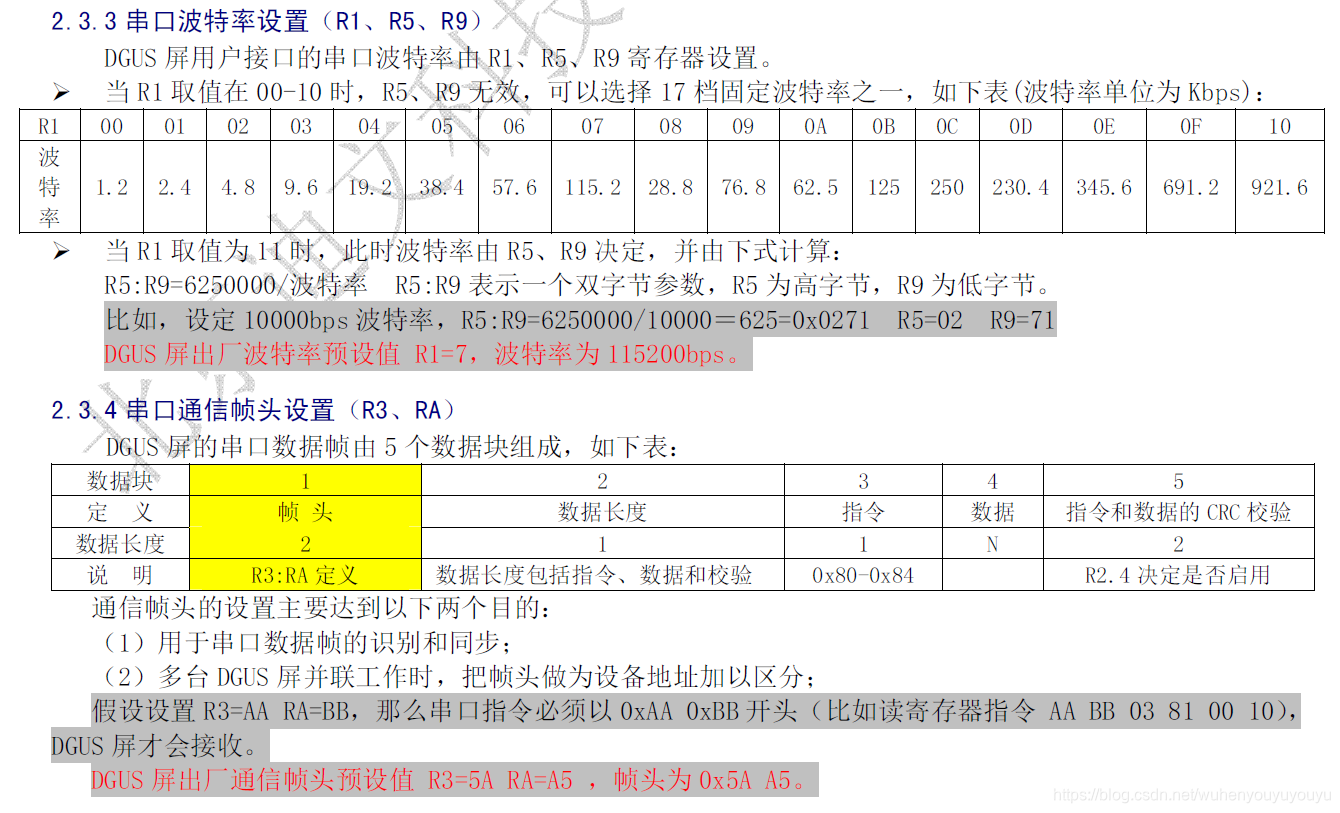

首先来看波特率：

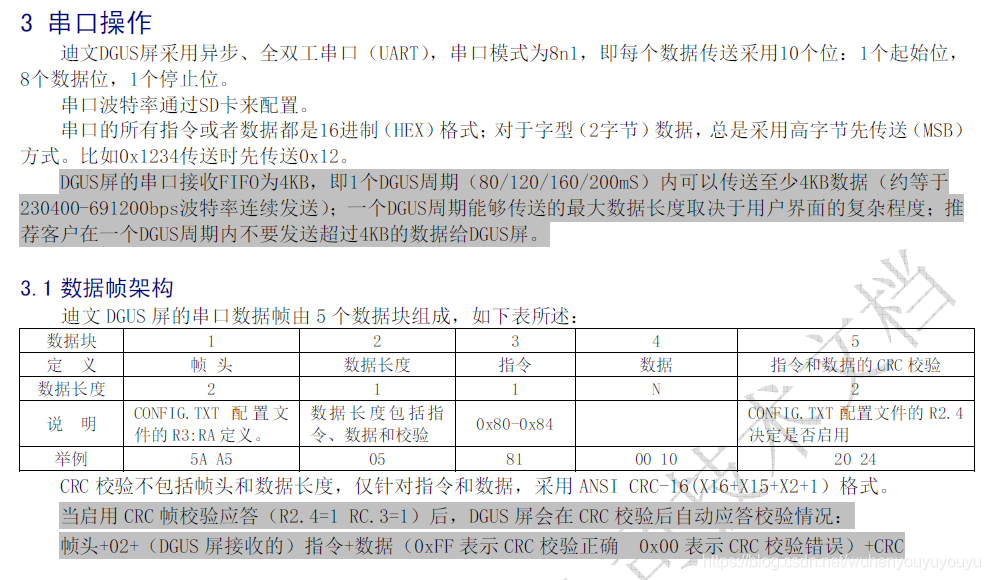

 再看串口交互数据格式：

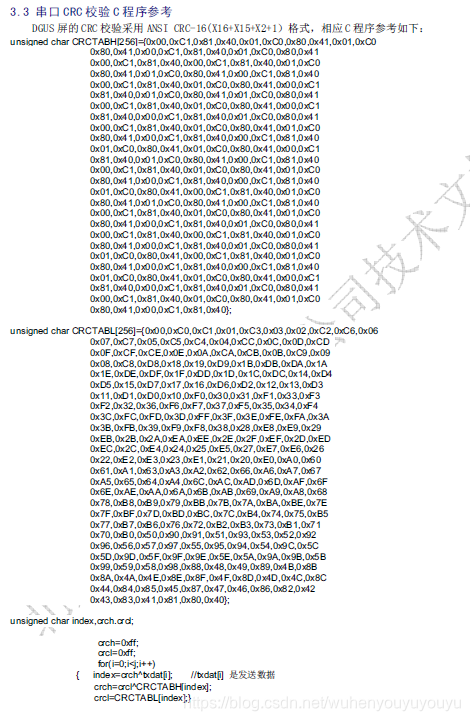

 CRC16计算(PS:这个也可以通过配置文件关闭)

 通过以上就可以访问DWIN GUI的寄存器和数据，具体的指令地址请看手册。

通过以上，我们就可以和GUI进行交互了。

二、基于OS的串口使用

如果我们要进行二次开发，把一部分功能放到屏幕上，那么我们可以通过其他串口进行私有协议开发。

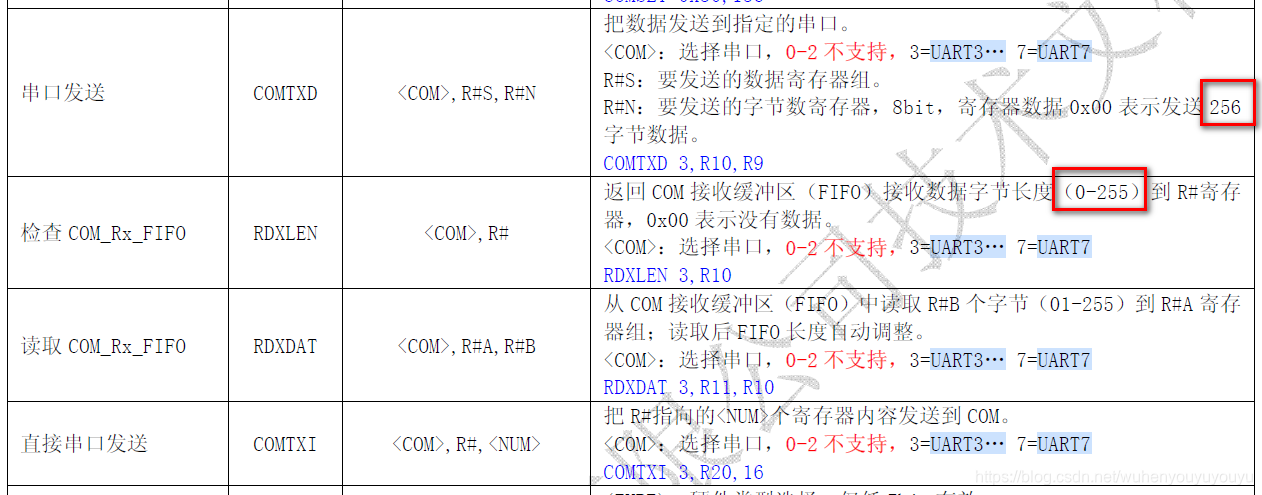

由于对用的开发有汇编和C，他们有不同的接口，这里仅仅讲解C语言开发。

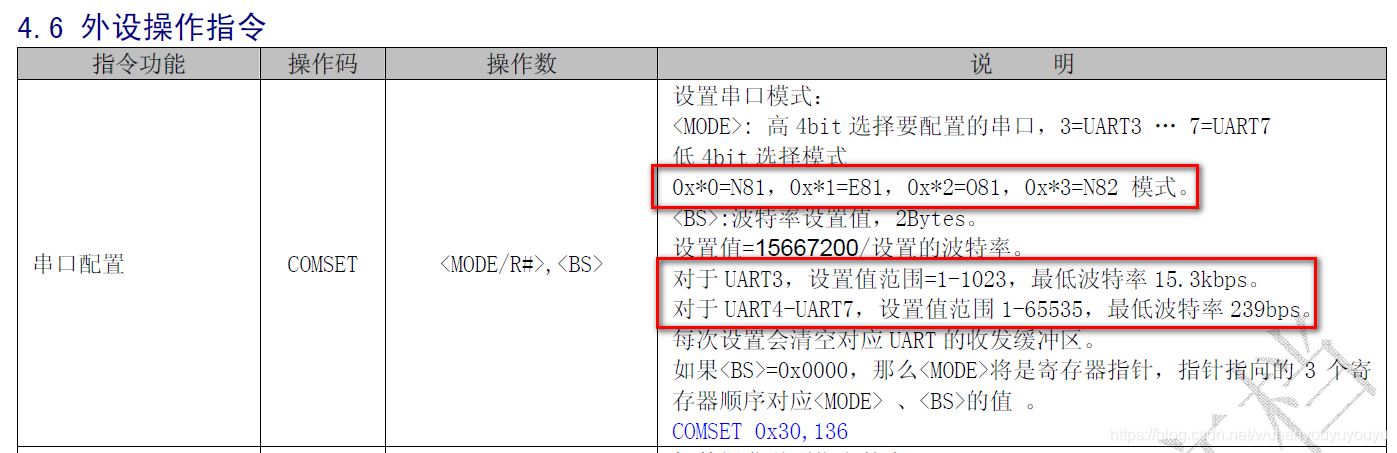

首先来看支持的波特率：

PS：串口3仅仅不支持9600波特率。

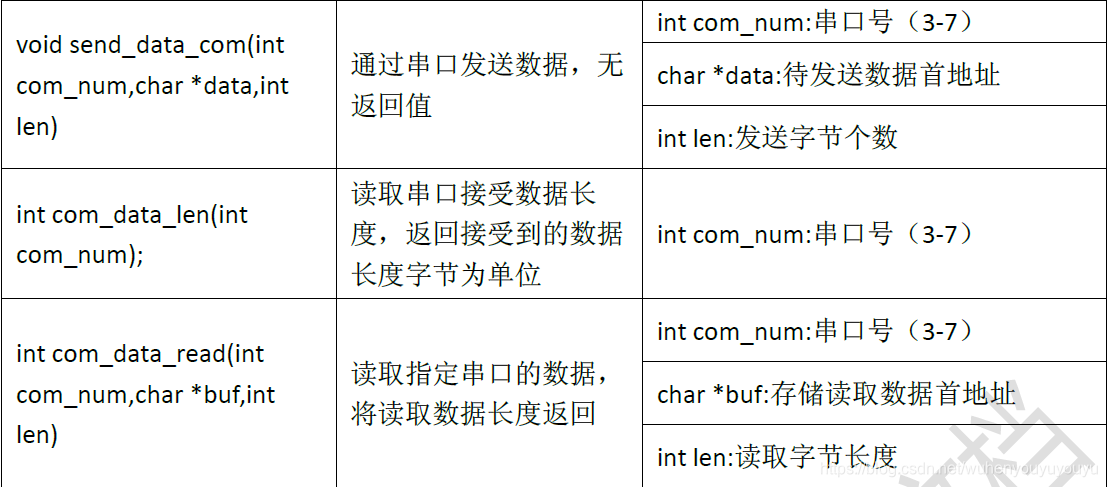

C语言接口：

使用：

配置串口：com_config(3,0,115200);        //串口设置，串口3配置115200波特率，N81格式。

下面来说下UART使用发送和就收架构：

UART的接收流程：

UART接收是按着数据流接收的，它并不知道什么是“完”，由于程序量小，协议不复杂，我才用Timer Out方法，即接收超时概念

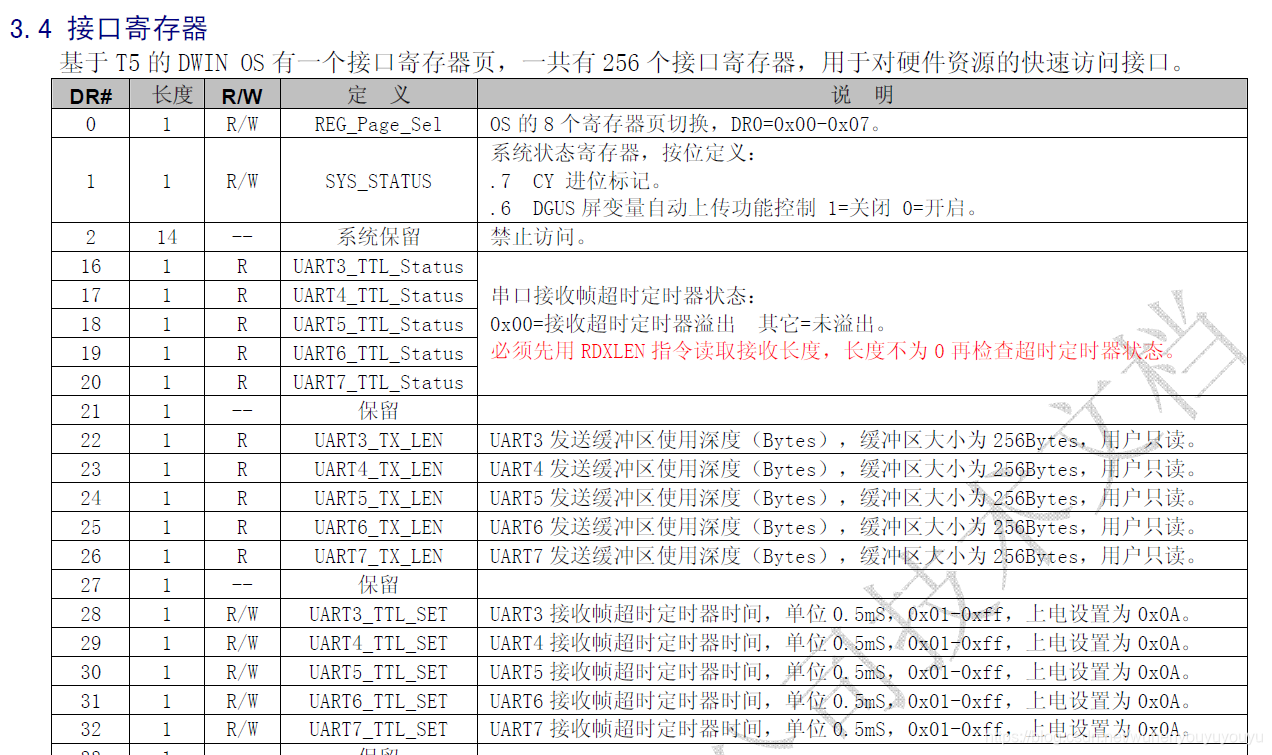

来使用串口接收。手册上给了UARTX_TTL_State，0x00表示接收超时，但是我测试了下，不行，我根本查不到0x00这个状态

，此路明显不同，于是我采用了如下方法：

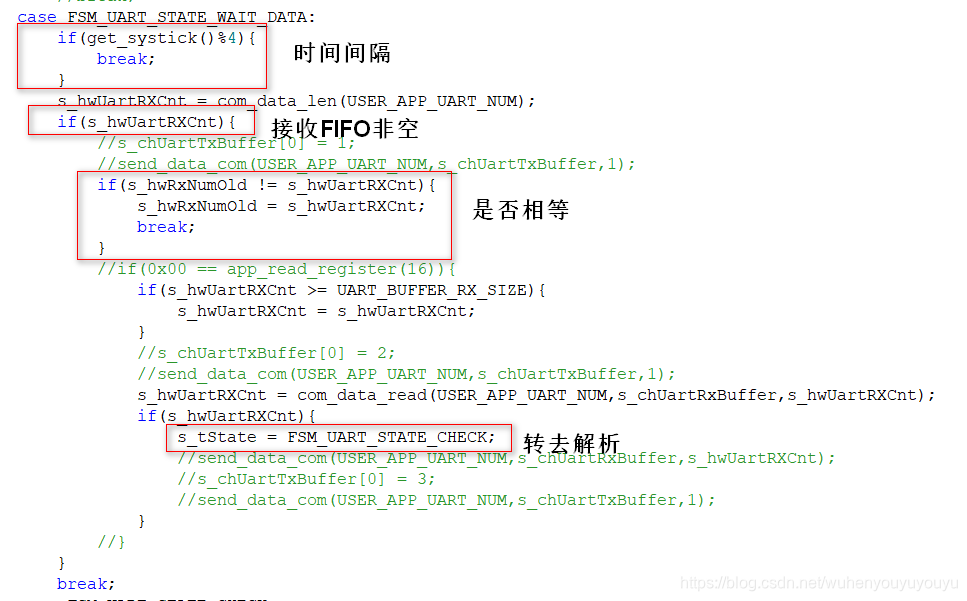

当接收缓存不为空时候，我就隔一段时间去查询现在的接收数据长度，如果本地接收数据长度和上次接收数据长度一致，

则认为接收完成，就去解析数据了，代码如下：

接收说完了，现在来说发送：

发送之前要先判断串口是否忙，否则有可能造成发上帧送数据帧发送了一部分，导致后面一部分没有发送，或者有retry机制，导致retry时候数据被清掉。基于以上两点原因，我自己做了个很简陋的发送架构如下（PS:UARTX_TX_LEN这个寄存器，我不知道如何使用，因此我就没用）：

static void uart_tx_process(void)
{
	static enum{
		FSM_UART_TX_PROCESS_STATE_START = 0,
		FSM_UART_TX_PROCESS_STATE_WAIT_TX,
		FSM_UART_TX_PROCESS_STATE_WAIT_ACK,
	}s_tState = FSM_UART_TX_PROCESS_STATE_START;

	static unsigned char s_chRetrySend = 0;
#define RESET_FSM_UART_TX_PROCESS()	{s_tState = FSM_UART_TX_PROCESS_STATE_START;}

	switch(s_tState){
		case FSM_UART_TX_PROCESS_STATE_START:
			s_chRetrySend = 0;
			s_tState      = FSM_UART_TX_PROCESS_STATE_WAIT_TX;
			//break;
		case FSM_UART_TX_PROCESS_STATE_WAIT_TX:
			if(get_systick()%5){
				return;
			}

			if(!s_hwUartTXCnt){
				return;
			}

//			if(app_read_register(22)){//等待发送缓存区空
//				return;
//			}

			FLAG_ACK_CLEAR();
			send_data_com(USER_APP_UART_NUM,s_chUartTxBuffer,s_hwUartTXCnt);
			if(UART_GET_WAIT_ACK()){
				s_hwUartWaitTimer = 600;
				s_tState = FSM_UART_TX_PROCESS_STATE_WAIT_ACK;
			}else{
				s_hwUartTXCnt = 0;
				UART_CLEAR_BUSY();
				RESET_FSM_UART_TX_PROCESS();
			}
			break;
		case FSM_UART_TX_PROCESS_STATE_WAIT_ACK:
			if(!s_hwUartWaitTimer){
				if(s_chRetrySend >= 2){
					s_hwUartTXCnt = 0;
					UART_CLEAR_BUSY();
					//UART_CLEAR_WAIT_ACK();
					RESET_FSM_UART_TX_PROCESS();
					return;
				}else{
					s_tState      = FSM_UART_TX_PROCESS_STATE_WAIT_TX;
				}
				s_chRetrySend++;
			}
			if(FLAG_ACK_GET()){
				s_hwUartTXCnt = 0;
				UART_CLEAR_BUSY();
				//UART_CLEAR_WAIT_ACK();
				RESET_FSM_UART_TX_PROCESS();
				return;
			}
			break;
		default:
			while(1);
	}
#undef RESET_FSM_UART_TX_PROCESS
}

每隔5ms看看TXbuffer(这个是用户定义的)是否非空，如果非空，则发送数据；发送后，判定是否等待ACK应道，如果是，则等待ACK，同时查看超时标示（我设置的1.2S），如果1.2S超时标志到了，ACK标志未到，则启动重发机制，重发3次；如果ACK，则本次发送结束；如果不需要等待ACK，则本次发送也结束；清除buffer占用标志。来看用户接口：

static fsm_rt_t app_send_cmd(unsigned char chCMD,unsigned char chIsWaitACK)
{
	//unsigned short		hwTemp     = 0;

	if(UART_GET_BUSY()){
		return fsm_rt_on_going;
	}

	s_chUartTxBuffer[0] = 0x68;

	s_chUartTxBuffer[1] = 0x00;
	s_chUartTxBuffer[2] = 0x00;

	s_chUartTxBuffer[3] = 0x01;
	s_chUartTxBuffer[4] = 0x00;

	s_chUartTxBuffer[5] = chCMD;

	switch(chCMD){
		case 4:
			s_chUartTxBuffer[6] = 0xB8;
			s_chUartTxBuffer[7] = 0x66;
			break;
		case 5:
			s_chUartTxBuffer[6] = 0x99;
			s_chUartTxBuffer[7] = 0x76;
			break;
		case 6:
			s_chUartTxBuffer[6] = 0xFA;
			s_chUartTxBuffer[7] = 0x46;
			break;
		case 7:
			s_chUartTxBuffer[6] = 0xDB;
			s_chUartTxBuffer[7] = 0x56;
			break;
		case 8:
			s_chUartTxBuffer[6] = 0x34;
			s_chUartTxBuffer[7] = 0xA7;
			break;
		case 18:
			s_chUartTxBuffer[6] = 0x4F;
			s_chUartTxBuffer[7] = 0x14;
			break;
		default:
			break;
	}
//	hwTemp = CRC16_plc(s_chUartTxBuffer+1,5);
//	s_chUartTxBuffer[6] = hwTemp >> 8;
//	s_chUartTxBuffer[7] = hwTemp;

	s_chUartTxBuffer[8] = 0x16;

	UART_SET_BUSY();

	s_hwUartTXCnt = 9;
	UART_SET_WAIT_ACK(chIsWaitACK);

	return fsm_rt_cpl;
}

很简单，查看缓存是否可用，然后把数据写到缓存里面，同时置忙标志位。

PS:函数嵌套不能太深，最好不要超过4级，可能会导致意向不到的结果；我开始用的嵌套了6级，导致发送出来的数据全是乱码，通过检查临时变量和函数嵌套深度，解决。

三、TIMER使用

来看C接口：

这个接口是数据手册给的，是错误的，不要使用，用下面的接口：

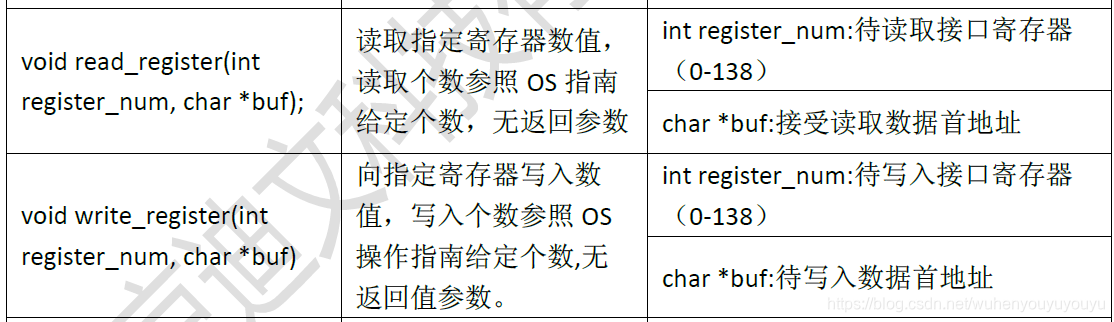

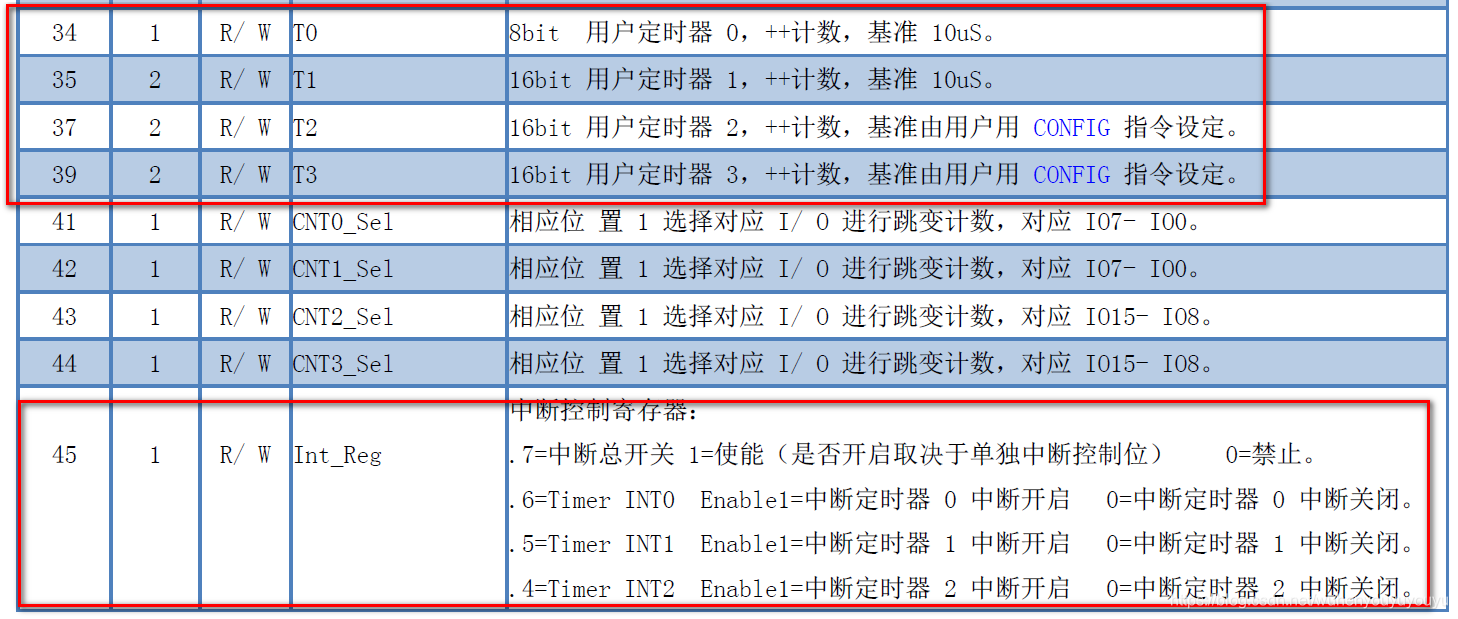

寄存器号：



使用：
