简介

通过本篇你能处理好大部分UI多余的drawcall，以及本人在项目过程中处理drawcall的经验（算不上啥哈哈！），Drawcall越多会造成Cpu过载，减少drawcall是优化的大头，希望本篇能对你产生帮助。

什么是Drawcall

简单来讲就是Cpu通过图像编程接口向命令缓存区添加命令，让Gpu通过缓存区获取命令处理。难的我也讲不来.

如何减少Drawcall

通过分析帧画面和打断合批的问题来解决

如何查看项目中的drawcall

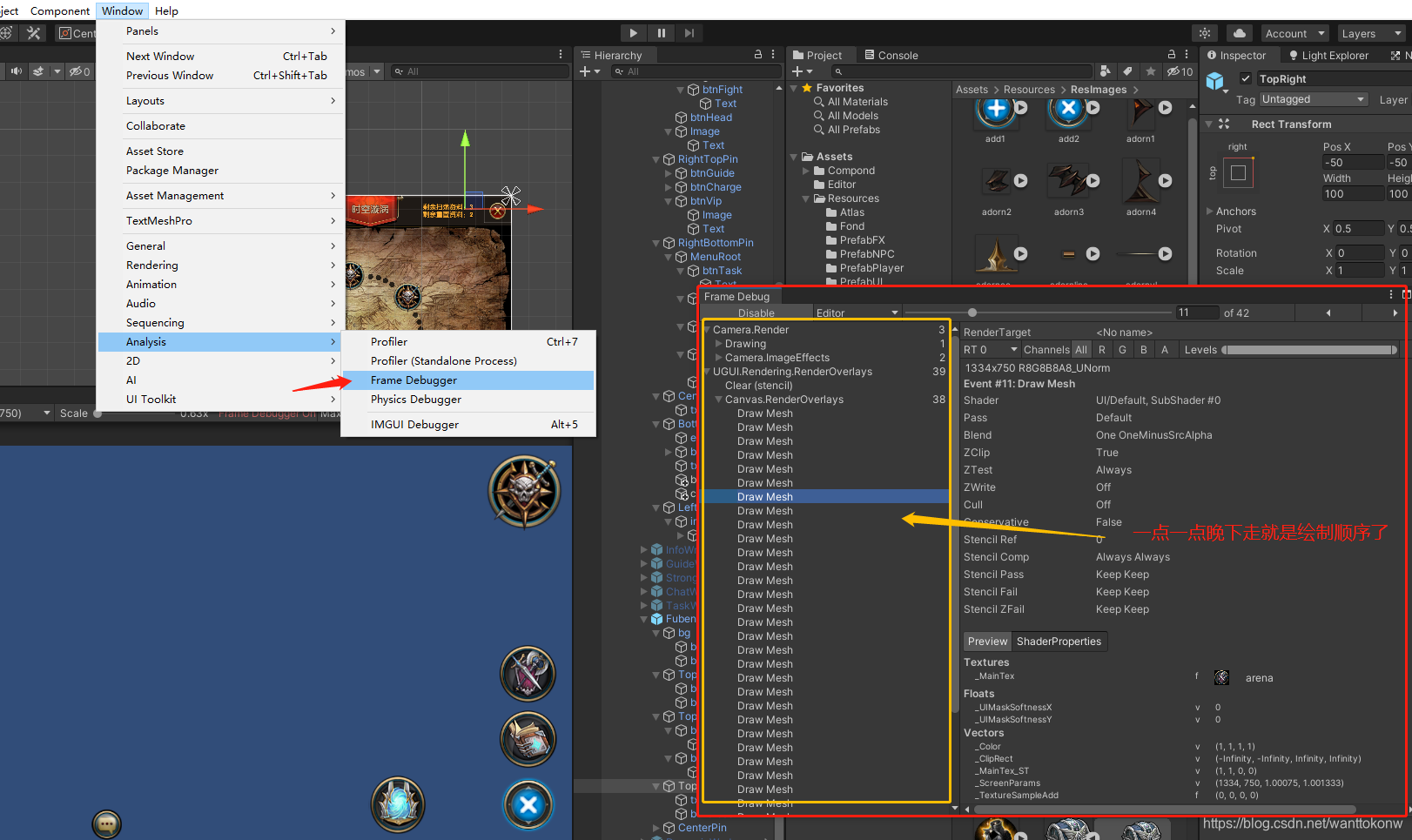

Unity FrameDebug

一目了然，Unity真是太棒了，你能通过它知道Unity是怎么绘制图像的

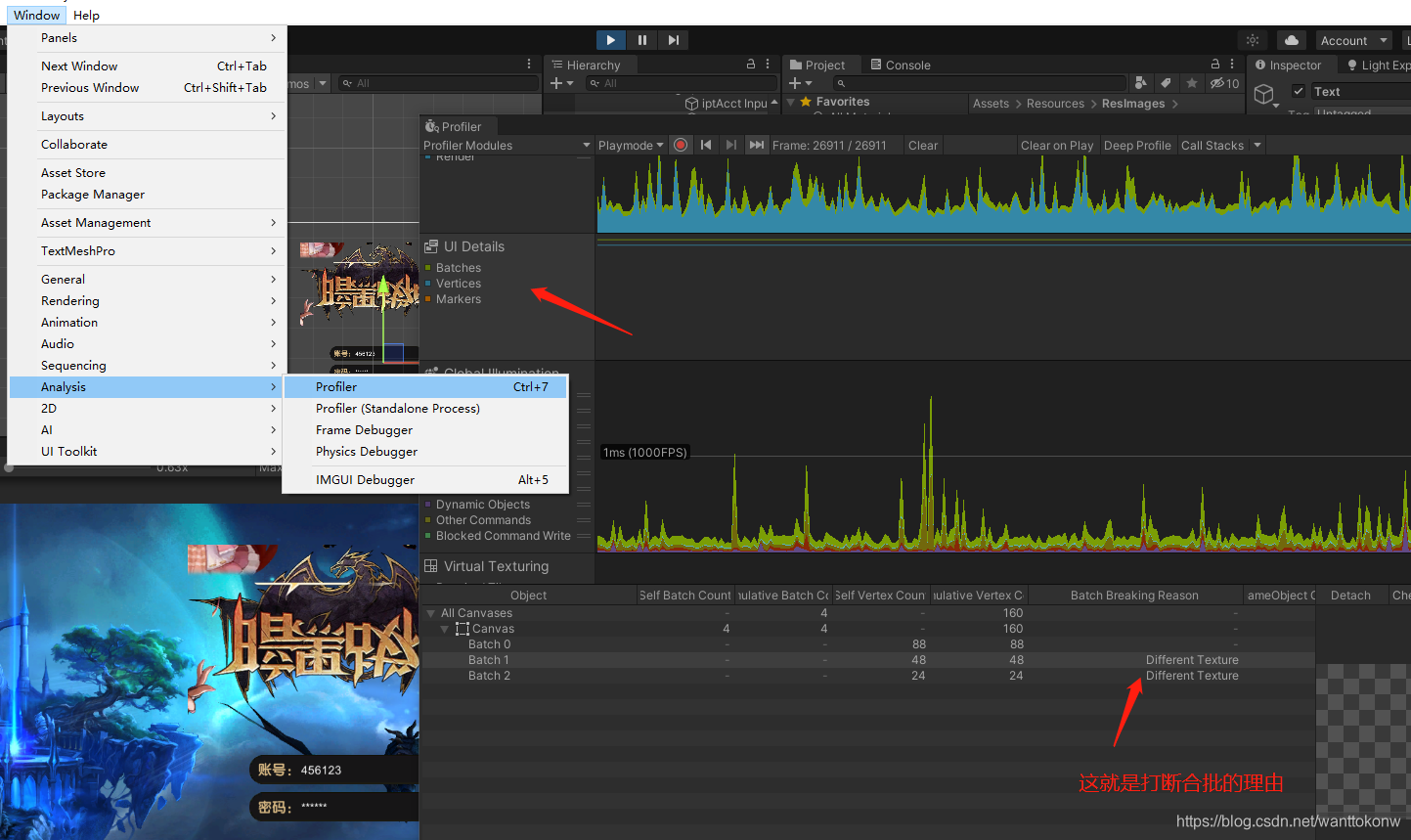

UnityProfiler

yyds！一下子就能知道被打断，图中显示的就是因为图集不同，那么如何让图集相同呢，那么就可以用到精灵图集了，什么？！你说精灵图集是什么，那你接着往下看

精灵图集

哎呀！一下子让我说精灵图集什么什么什么的，我怎么说的完，我们就针对问题来学习，上面说到它被打断合批的理由是图集不同，那么我们就让他图集相同不就解决问题了吗，那么如果让他们相同呢，那就使用精灵图集，将sprite打包成一个大的图集

精灵图集的使用

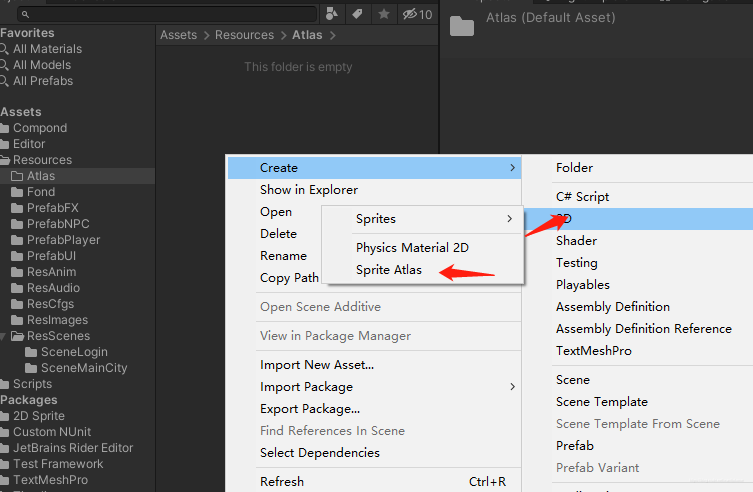

• 创建图集

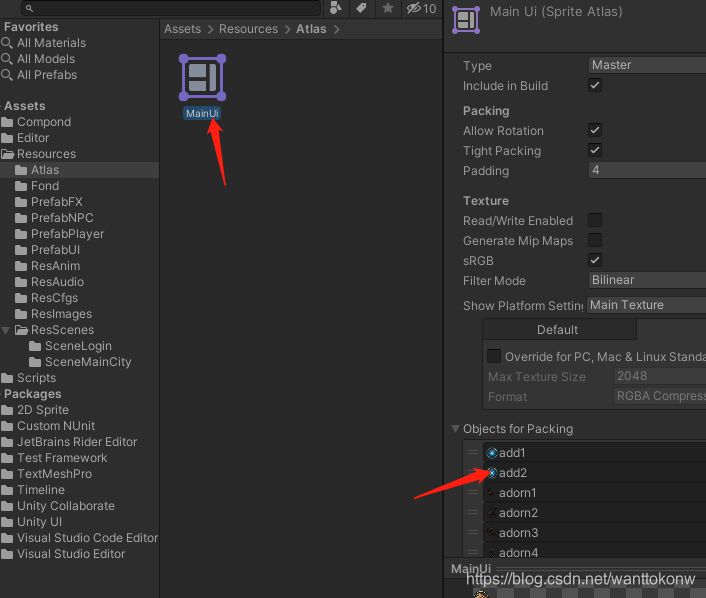

-塞入图片

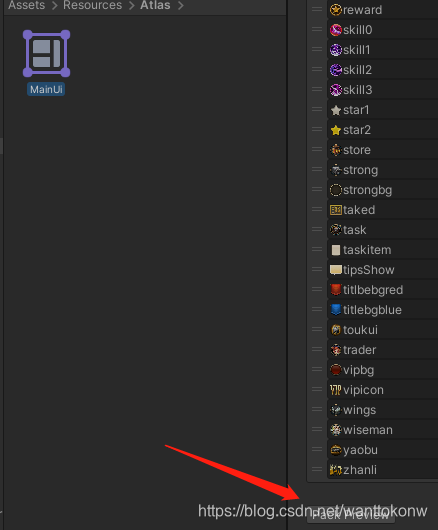

-打包图集

Drawcall减少实战经验

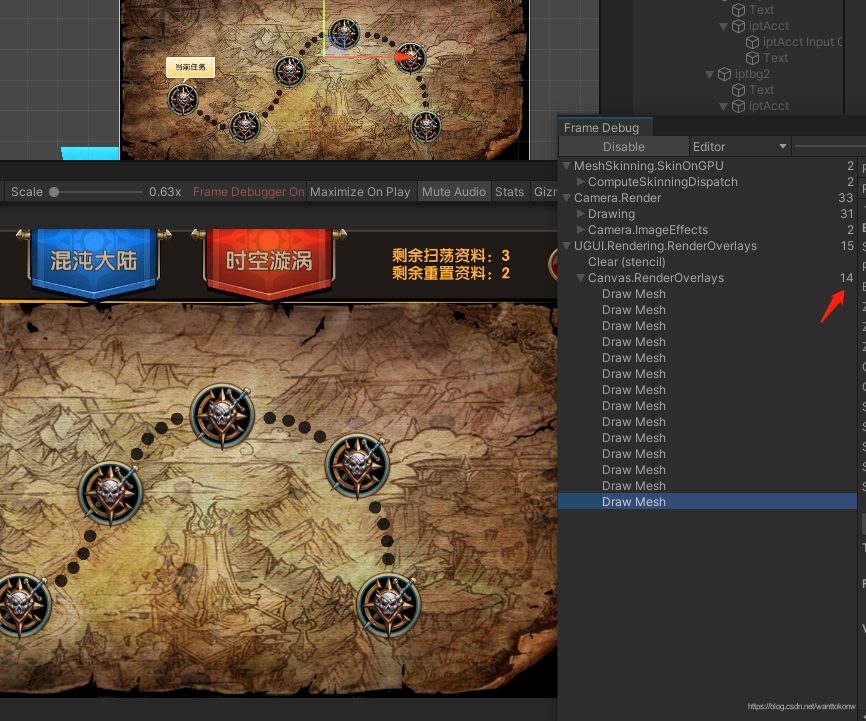

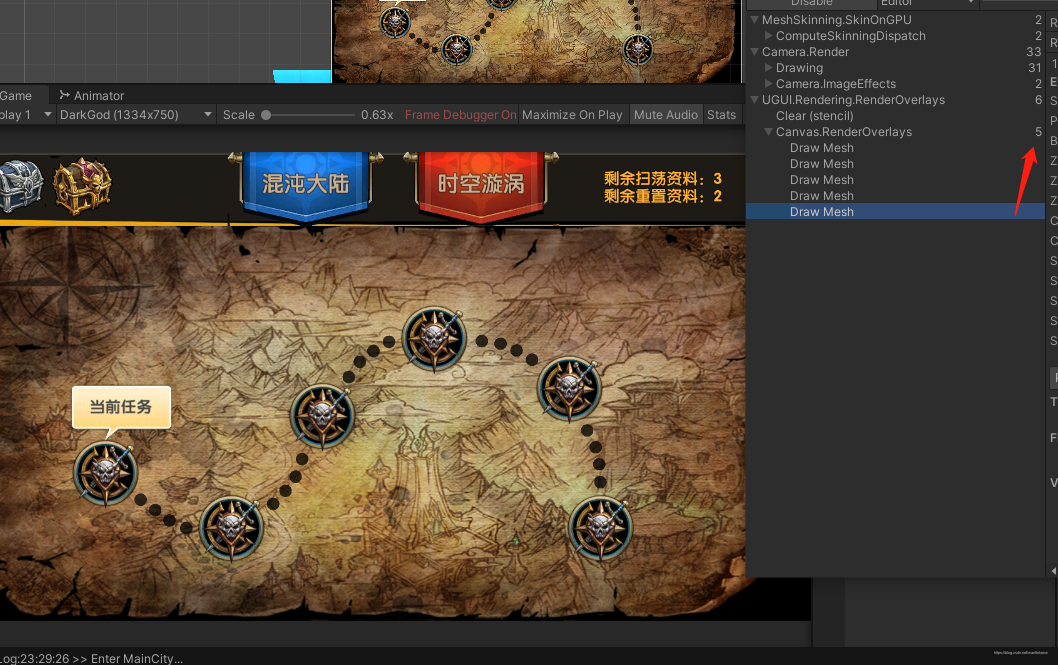

-接下来请看使用图集减少了多少从14到5个

接下来我们分析能不能再少点–（是不是丧心病狂了，哈哈！通常界面10个左右是正常的），但是为了教学我必须丧心病狂！
1：通过分析器我发现都是纹理不同造成的，第一我们以及打了图集，那么纹理为什么不同呢，

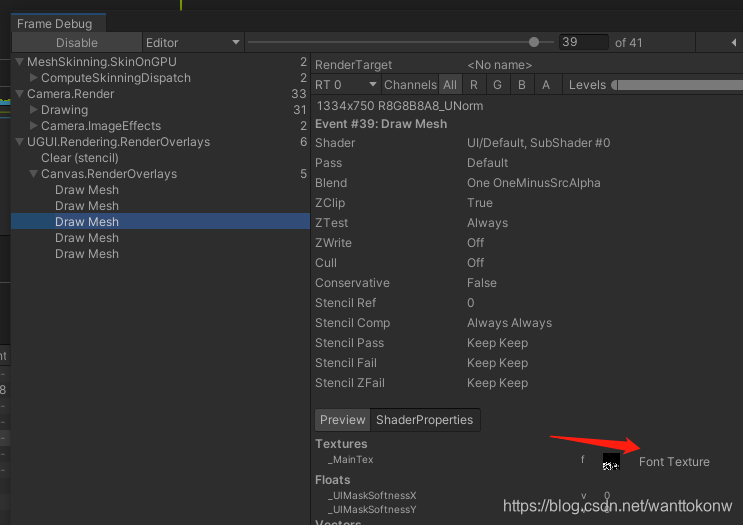

2：通过帧调试器发现是文字Text 是存储在Font Texture的，所以导致不能合批，这个不可避免，但是却可以优化，直接往下看合批规则

合批规则

简介
这个百度真的一大堆我随便抄个吧，但是实战的却比较少，他们随便拿几个图，就开始教了，我接下来直接通过一个项目的界面来分析，简单来讲就是先计算层级号，再计算材质，再计算纹理

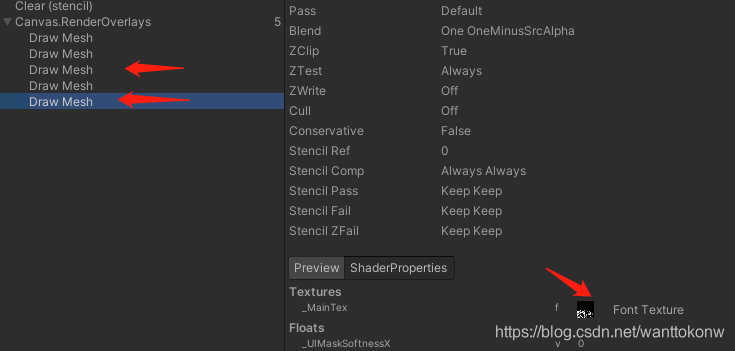

下图 两个drawcall都是同一个Font Texture但是没有被合批，因为计算层级时将他们分离了，那么什么是层级呢？在相叠的两张图片中，会优先渲染被叠在下面的那张，然后在渲染上面那张，如果两个图片的材质，纹理相同那么他们同为一个层级（就会被合批为一个drawcall），否则都是不同层级（从0开始加1），下图中，两个材质相同纹理相同，但是由于层级不同导致不能合批，所以我们要想办法让他们相同

就是我不能传视频只能靠图和白话让你们尽量懂

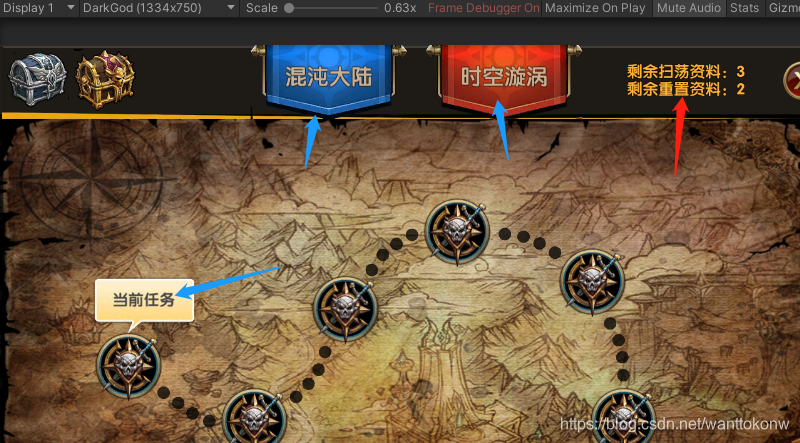

下图中蓝色箭头和红色箭头分别为两个层级，可以明显的看到红色箭头的文字没有压到下面的灰色底图，但是蓝色箭头就压到了，所以导致了他们层级不同，解决方法就是将文字下移，压到灰色地图就解决了–补充一下–{在大背景的上面存在文字和图片并相互不接触的情况下，文字的渲染优先于图片}

Z轴 旋转

其实可以简单的理解成 UI不能与canvas成为异面，必须与canvas紧紧贴合

材质和纹理

材质一定要一样，纹理也要一样，纹理不一样可以通过图集来解决，老项目可以用texturepacket

深度–此深度不是合批的深度计算

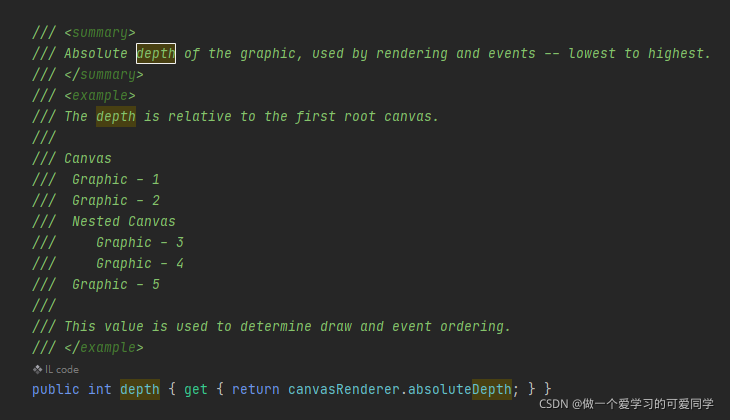

深度的话，如果有兴趣的通过UGUI源码可以MaskableGraphic所继承的Graphic的抽象类内部有一个depth的只读属性。通过访问它你可以得到该UI的深度

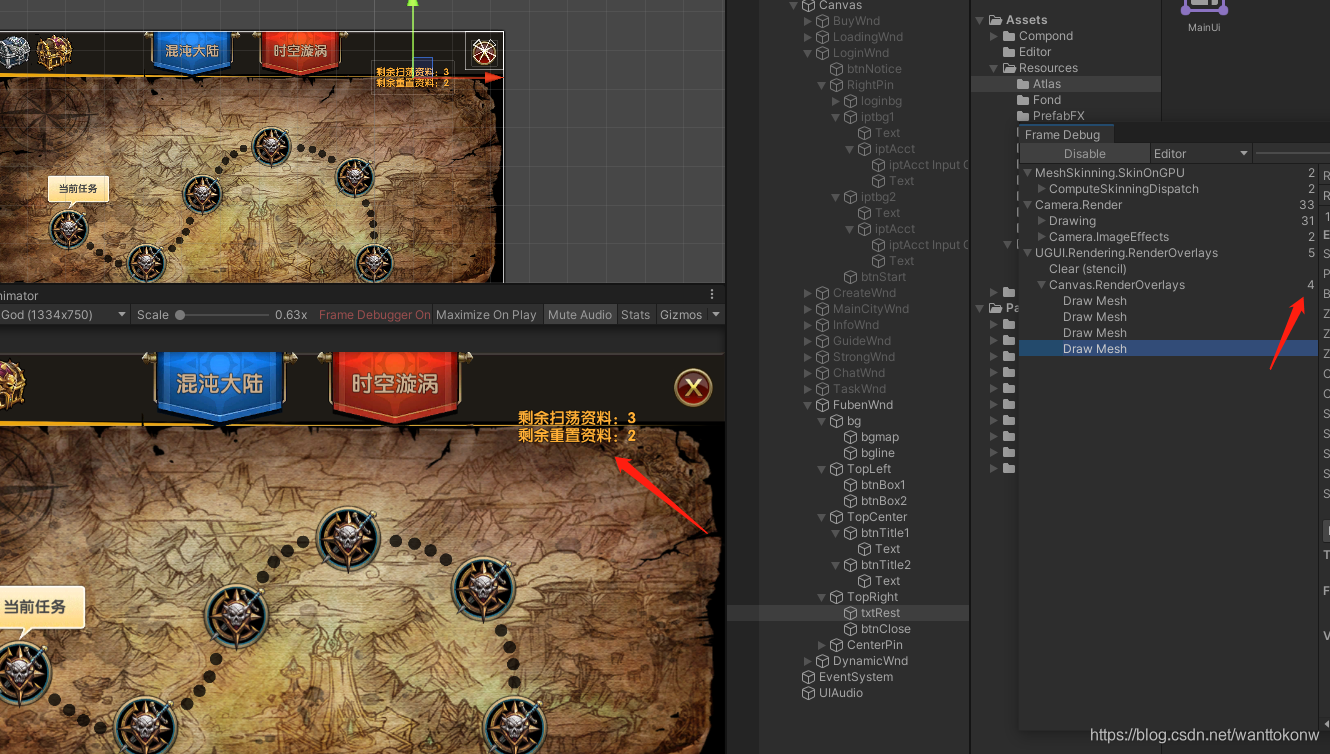

到此Drawcall从14个到4个，希望大家能点个赞，不懂的话就多看看，可能是我表述的不好！
