项目——STM32小车项目_stm32码垛小车例程

一、设计内容

1、 已有材料：STM32小车相关硬件
2、 开发工具：Keil uVision5
3、 资料：相关硬件说明书、指导老师提供的部分基础工程代码及教学视频
4、 实现功能：小车基本动作控制驱动、小车调速控制、蓝牙实现小车遥控、小车的自动避障（超声波+红外线）、小车的循迹功能

二、芯片引脚介绍

三、开发环境配置

1） 安装MDK——keil5.28
① 下载md528a.exe
② Customer information全部空格 安装
③ 安装Keil.STM32F1xx_DFP.1.0.5.pack直接next
④ 解压keygen_new2032.rar 管理员身份运行 破解keil5

2） 新建STM32F103工程

① 选择工程路径和命名

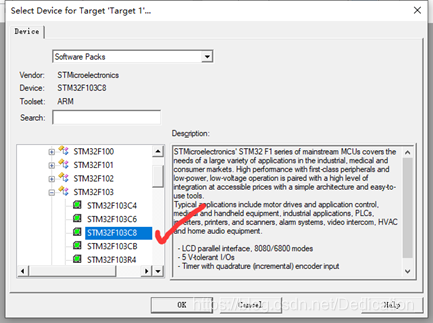

② 芯片型号选择

③ 函数库选择

④ 创建一个.c文件 保存为main.c 加入keil中

⑤ 编译

⑥ 出错解决

3） 将程序下载进小车
① 跳线帽接好，芯片对应的USB线连接电脑

② 下载程序

③ 成功标志

三、小车基本动作控制驱动

1、原理分析

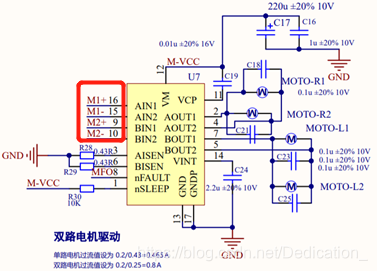

1. 双路电机驱动对应的接口为M1+ M1- M2+ M2-
2. 通过上面的芯片引脚端口图，找到对应的芯片引脚为GPIOB组的Pin_6 Pin7 Pin8 Pin9
3. 可以看到M1+ M1-是控制同条电路，而M2+ M2-是控制另外一条电路
4. 也就是说，小车左边前后轮为一组控制，小车右边前后轮为一组控制
5. M1+对应的是右前轮，M1-对应的是右后轮，而M2则为左边
6. 当M1+与M1-输出相同电平，都无法唯一确定电流的去向，表现为右轮不动
7. 当M1+与M1-输出相反电平，若M1+ M1-为10，则右边前进，而01则为右边后退

2、代码编写步骤

1. 开启使能时钟
2. GPIO结构体初始化 端口配置->速度配置->模式选择
3. 引脚高低电平设置 GPIO_SetBits() GPIO_ResetBits()

3、 实现代码

（电机初始化）

void Motor_Init(void){
	//1、使能GPIO时钟---STM32芯片编程模块必须先做这一步
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);

	//2、GPIO的结构体初始化
	GPIO_InitTypeDef  aaa;//定义一个用来初始化GPIO的结构体
	aaa.GPIO_Pin  = GPIO_Pin_5 | GPIO_Pin_6| GPIO_Pin_7| GPIO_Pin_8 | GPIO_Pin_9;//PB6 PB7 PB8 PB9对应电机四个轮  PB5对应使能电池
	aaa.GPIO_Speed  = GPIO_Speed_50MHz;
	aaa.GPIO_Mode   = GPIO_Mode_Out_PP;//普通推挽输出
	GPIO_Init(GPIOB,&aaa);//调用官方的初始化函数 完成对PB组引脚初始化

	//3、PB5 = 1，使能电池供电
	GPIO_SetBits(GPIOB,GPIO_Pin_5);
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14

（小车基础动作）

//小车前进函数
void Car_Forward()
{
	//PB6 = 1  PB8 =1
	GPIO_SetBits(GPIOB,GPIO_Pin_6 | GPIO_Pin_8);
	//PB7 = 0  PB9 = 0
	GPIO_ResetBits(GPIOB,GPIO_Pin_7 | GPIO_Pin_9);
}

//小车后退函数
void Car_Back()
{
	//PB7 = 1  PB9 = 1
	GPIO_SetBits(GPIOB,GPIO_Pin_7 | GPIO_Pin_9);

	//PB6 = 0  PB8 = 0
	GPIO_ResetBits(GPIOB,GPIO_Pin_6 | GPIO_Pin_8);
}
//小车停止函数
void Car_Stop()
{
	//PB6 = 1  PB7 = 1
	GPIO_ResetBits(GPIOB,GPIO_Pin_6 | GPIO_Pin_7);

	//PB8 = 0  PB9 = 0
	GPIO_ResetBits(GPIOB,GPIO_Pin_8 | GPIO_Pin_9);
}
//小车前左转函数
void Car_Left()
{
	//PB6 = 1  PB7 = 1  PB8 = 1
	GPIO_SetBits(GPIOB,GPIO_Pin_6 | GPIO_Pin_7 | GPIO_Pin_8);

	//PB9 = 0
	GPIO_ResetBits(GPIOB,GPIO_Pin_9);
}
//小车前右转函数
void Car_Right()
{
	//PB8 = 1  PB9 = 1  PB6 = 1
	GPIO_SetBits(GPIOB,GPIO_Pin_8 | GPIO_Pin_9 | GPIO_Pin_6);

	//PB7=0
	GPIO_ResetBits(GPIOB,GPIO_Pin_7);
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45

四、小车调速控制

1、原理分析

使用计数器，控制高电平在总时间的比例，实现小车的速度控制。
例如
在20us时间里，高电平输出时间为10us,实现小车半速前行；
在20us时间里，高电平输出时间为5us,实现小车1/4速度前行；
1
2
3
4

2、代码编写步骤

1. 开启GPIOB、AFIO、TIM4的使能时钟
2. 初始化GPIO
3. 初始化基本定时器
4. 利用定时器实现对应通道的电平输出控制
5. 开启定时器

3、实现代码

（电机初始化）

void Motor_Init(void){
	//1、开始使能时钟---STM32芯片编程模块必须先做这一步
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);//电机调速添加
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM4,ENABLE);//电机调速添加

	//2、GPIO结构初始化 将对应端口设置作复用功能
	GPIO_InitTypeDef  aaa;//定义一个用来初始化GPIO的结构体
	aaa.GPIO_Pin  = GPIO_Pin_6 | GPIO_Pin_7 |GPIO_Pin_8 | GPIO_Pin_9;//
	aaa.GPIO_Speed  = GPIO_Speed_50MHz;
	aaa.GPIO_Mode   = GPIO_Mode_AF_PP;//复用推挽输出
	GPIO_Init(GPIOB,&aaa);//调用官方的初始化函数 完成对PB组引脚初始化

	//3、基本定时器TIM4初始化（分频系数  计数模式  自动重装载值  分频因子）
	TIM_TimeBaseInitTypeDef ccc;
	ccc.TIM_Prescaler = 72-1;//72Mhz/72 = 1Mhz  1个脉冲对应1us
	ccc.TIM_CounterMode = TIM_CounterMode_Up;//递增计数模式
	ccc.TIM_Period      = 2000-1;//ARR 2000  自动重装载值  刚好周期为2ms
	ccc.TIM_ClockDivision = TIM_CKD_DIV1;//上面的预分频系数够了  这里设置为1分频即不分频
	TIM_TimeBaseInit(TIM4,&ccc);

	//4、定时器TIM4输出通道1 2 3 4的初始化
	TIM_OCInitTypeDef ddd;
	ddd.TIM_OCMode = TIM_OCMode_PWM1;//PWM模式1---递增模式下  CNT<CCR时输出有效电平   CNT>CCR时输出另一种电平
	ddd.TIM_OCPolarity = TIM_OCPolarity_High;//极性高----高电平有效  配合上面的模式，即左边输出高 右边输出低
	ddd.TIM_Pulse      = 0;// 比较值 0就是默认都只输出100%低电平
	ddd.TIM_OutputState = TIM_OutputState_Enable;
	TIM_OC1Init(TIM4,&ddd);//注意这里是OC1---对应通道1
	TIM_OC2Init(TIM4,&ddd);//注意这里是OC2---对应通道2
	TIM_OC3Init(TIM4,&ddd);//注意这里是OC3---对应通道3
	TIM_OC4Init(TIM4,&ddd);//注意这里是OC4---对应通道4

	//5、开启定时器4计数器--开始工作计数
	TIM_Cmd(TIM4,ENABLE);
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35

（小车基础动作的调速->通过一个函数实现小车的五种基础动作）

//speed->[0,1999]
void Car_Speed_Init(int Speed1,int Speed2,int Speed3,int Speed4){
	TIM4->CCR1 = Speed1;
	TIM4->CCR2 = Speed2;
	TIM4->CCR3 = Speed3;
	TIM4->CCR4 = Speed4;
}
1
2
3
4
5
6
7

（例子说明）

五、蓝牙遥控小车

1、原理分析

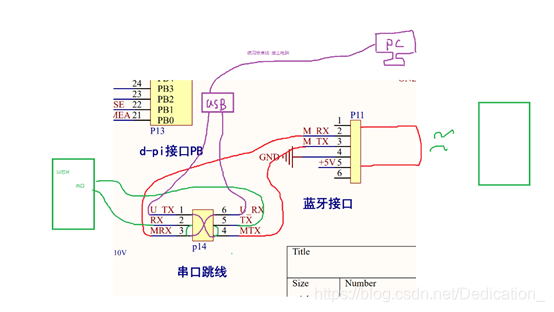

蓝牙 与芯片 与手机连接示意图：

AT指令模式：蓝牙->芯片 默认波特率38400
透穿模式：蓝牙->手机 默认波特率9600

2、蓝牙连接电脑

1. 按照小车底板的排座接口接好蓝牙
2. 将板子的USB直连 同时用USB线连到电脑 即蓝牙直接和电脑相连
3. 电脑端运行串口助手软件 开始使用AT指令调试蓝牙

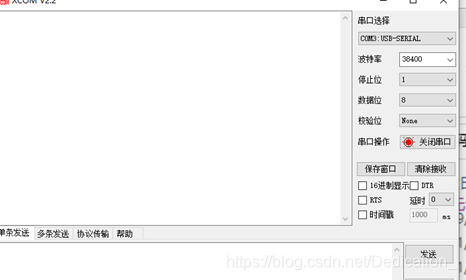

4. 运行XCOM串口助手 连接上蓝牙

5. 拔下蓝牙 按住蓝牙上的小按键 不松开再插回去 蓝牙慢闪
6. 通过发送文本框输入

a)	AT回车            蓝牙会反馈OK
b)	AT+NAME? 回车    蓝牙会反馈自己的名称
c)	AT+NAME=你设置的新蓝牙名字 回车  设置新的蓝牙名称
d)	AT+UART? 回车        查询蓝牙透传模式下的通信波特率
e)	AT+UART=9600,0,0 回车 设置蓝牙波特率为9600 停止位1  无校验位
1
2
3
4
5

3、蓝牙连接手机

1. 跳线帽短接STM32和蓝牙

2. 下载<蓝牙串口>app
3. 输入<1234>实现手机与蓝牙的连接

4、蓝牙遥控小车

代码编写步骤

1. 开启使能 GPIOA USART1 AFIO 时钟
2. 配置USART1 USART_Init()
3. 配置GPIOA的 PA9 PA10——对应蓝牙端口的引脚
4. 开启串口接收中断USART_ITConfig()
5. 开启串口 USART_Cmd()

实现代码

void UART1_Init(void)
{
	//1、使能 GPIOA USART1 AFIO 时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);

	//2、配置串口1
	USART_InitTypeDef aaa;
	aaa.USART_BaudRate   = 9600;// 和蓝牙一致的波特率
	aaa.USART_WordLength = USART_WordLength_8b;//有效数据长度8bit
	aaa.USART_StopBits   = USART_StopBits_1;//1bit停止位
	aaa.USART_Parity     = USART_Parity_No;//不要校验位
	aaa.USART_Mode       = USART_Mode_Tx | USART_Mode_Rx;//收发模式
	aaa.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//不需要硬件流控
	USART_Init(USART1,&aaa);

	//3、初始化GPIOA结构体  配置蓝牙对应的引脚
	GPIO_InitTypeDef  bbb;
	bbb.GPIO_Pin  = GPIO_Pin_9;//TX
	bbb.GPIO_Speed  = GPIO_Speed_50MHz;
	bbb.GPIO_Mode   = GPIO_Mode_AF_PP;//复用推挽输出
	GPIO_Init(GPIOA,&bbb);
	bbb.GPIO_Pin  = GPIO_Pin_10;//RX
	bbb.GPIO_Speed  = GPIO_Speed_50MHz;
	bbb.GPIO_Mode   = GPIO_Mode_IN_FLOATING;//浮空输入模式
	GPIO_Init(GPIOA,&bbb);

	//3、配置USART1的中断优先级
	NVIC_InitTypeDef  ccc;//定义一个用来初始化中断优先级的结构体
	ccc.NVIC_IRQChannel = USART1_IRQn;//USART1全局中断号，类似大家的身份证号  让芯片知道是哪个中断
	ccc.NVIC_IRQChannelPreemptionPriority = 0x01;//第一优先级数值 0x00~0x0F  数字越小 优先级越高
	ccc.NVIC_IRQChannelSubPriority = 0x01;//第二优先级数值 0x00~0x0F  数字越小 优先级越高
	ccc.NVIC_IRQChannelCmd = ENABLE;
	NVIC_Init(&ccc);

	//4、开启串口接收中断  串口1有数据过来就会跳转到中断函数运行代码
	USART_ITConfig(USART1,USART_IT_RXNE,ENABLE);

	//5、开启串口
	USART_Cmd(USART1,ENABLE);
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42

//处理串口1的中断函数
void USART1_IRQHandler(void)
{
	char RData=0;//定义一个用来临时存放串口接收数据的变量
	//先读取并判断串口的接收数据中断标志位有没有触发
	if(USART_GetITStatus(USART1,USART_IT_RXNE)==1)
	{

		USART_ClearITPendingBit(USART1,USART_IT_RXNE);//清除串口1的接收中断标志位
		RData = USART1->DR;//接收串口1的一个字节数据 这个函数是库函数

		//接收完成再判断该变量  手机发过来不同的数字 小车有不同的动作
		if(RData == '0')
			Car_Stop();//小车停止
		else if(RData == '1')
			Car_Forward();//小车前进
		else if(RData == '2')
			Car_Back();//小车后退
		else if(RData == '3')
			Car_Left();//小车前左转
		else if(RData == '4')
			Car_Right();//小车前右转
	}
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

六、小车超声波避障

1、舵机转向位置控制

1. 原理

 利用计时器，根据不同的值给予不同时间的高电平，使其转动不同的方向。
 1、该舵机要求提供的PWM周期为20ms
 2、舵机控制角度为0~180° 0.5ms~2.5ms的高电平周期对应的转动角度是0~180°
 3、调整其20ms pwm周期内的高电平比例可控制其输出角度
1
2
3
4

2. 代码步骤

1.使能时钟  GPIOB1   AFIO  TIM3
2.GPIO PB1初始化
3.基本定时器TIM3初始化（分频系数  计数模式  自动重装载值  分频因子）
4.定时器TIM3输出通道4的初始化
5.开启定时器3计数器--开始工作计数
1
2
3
4
5

3. 代码实现

（舵机初始化）

void steeringEngine_Init(void)
{
	//1、使能时钟  GPIOB1   AFIO  TIM3
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3,ENABLE);

	//2、GPIO PB1初始化
	GPIO_InitTypeDef  bbb;
	bbb.GPIO_Pin  = GPIO_Pin_1;//TX
	bbb.GPIO_Speed  = GPIO_Speed_50MHz;
	bbb.GPIO_Mode   = GPIO_Mode_AF_PP;//复用推挽输出
	GPIO_Init(GPIOB,&bbb);


	//3、基本定时器TIM3初始化（分频系数  计数模式  自动重装载值  分频因子）
	TIM_TimeBaseInitTypeDef ccc;
	ccc.TIM_Prescaler = 72-1;//72Mhz/72 = 1Mhz  1个脉冲对应1us
	ccc.TIM_CounterMode = TIM_CounterMode_Up;//递增计数模式
	ccc.TIM_Period      = 20000-1;//ARR 20000  自动重装载值  刚好周期为20ms
	ccc.TIM_ClockDivision = TIM_CKD_DIV1;//上面的预分频系数够了  这里设置为1分频即不分频
	TIM_TimeBaseInit(TIM3,&ccc);

	//4、定时器TIM3输出通道4的初始化
	TIM_OCInitTypeDef ddd;
	ddd.TIM_OCMode = TIM_OCMode_PWM1;//PWM模式1---递增模式下  CNT<CCR时输出有效电平   CNT>CCR时输出另一种电平
	ddd.TIM_OCPolarity = TIM_OCPolarity_High;//极性高----高电平有效  配合上面的模式，即左边输出高 右边输出低
	ddd.TIM_Pulse      = 500;// 比较值  CCR500*1us = 500us = 0.5ms高电平  默认舵机转到0°位置
	ddd.TIM_OutputState = TIM_OutputState_Enable;
	TIM_OC4Init(TIM3,&ddd);//注意这里是OC4---对应通道4

	//5、开启定时器3计数器--开始工作计数
	TIM_Cmd(TIM3,ENABLE);
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35

(舵机位置赋值)

TIM3->CCR4 = 500;//0*
TIM3->CCR4 = 1000;//45*
TIM3->CCR4 = 1500;//90*
TIM3->CCR4 = 2000;//135*
TIM3->CCR4 = 2500;//180*
1
2
3
4
5

2、超声波模块驱动与测距

1. 原理分析


2. 代码步骤

//超声波模块初始化
1.启动使能时钟 GPIOB GPIOA TIM2
2.特定的引脚初始化——PB11 PB12
3.定时器初始化——TIM2
4.先关闭定时器

//超声波测距
1.先控制TRIG引脚输出一个至少10us高电平  启动超声波模块
2.等待ECHO引脚被超声波模块自己拉高 在拉高的瞬间我们开始计时即可
3.高电平开始计时
4.跳出来时  count是多少就代表高电平持续了多少us

//超声波避障
while(1){
1.小车距离障碍物大于30 前进
2.小车距离障碍物小于30 停止
3.当小车距离障碍物小于40  一边后退一边查找方向
}

//查找方向
1.右转45？
2.右转90？
3.左转45？
4.左转90？
5.继续后退
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

4. 代码实现
   (超声波模块初始化)

void HCSR_Init(void)
{
	//1、使能时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2,ENABLE);

	//2、配置PB11--TRIG 为输出模式
	GPIO_InitTypeDef  aaa;//定义一个用来初始化GPIO的结构体
	aaa.GPIO_Pin   = GPIO_Pin_11;
	aaa.GPIO_Speed = GPIO_Speed_50MHz;
	aaa.GPIO_Mode  = GPIO_Mode_Out_PP;//普通推挽输出
	GPIO_Init(GPIOB,&aaa);

	//3、配置PB12--ECHO 为输入模式
	aaa.GPIO_Pin   = GPIO_Pin_12;
	aaa.GPIO_Speed = GPIO_Speed_50MHz;
	aaa.GPIO_Mode  = GPIO_Mode_IPU;//上拉输入模式（自行百度了解上拉）
	GPIO_Init(GPIOB,&aaa);

	//4、测距时计时用的定时器的配置 TIM3  TIM4 已经用了  TIM2
	TIM_TimeBaseInitTypeDef ccc;//初始化定时器用的结构体
	ccc.TIM_Prescaler = 72-1;//72Mhz/72 = 1Mhz  1个脉冲对应1us
	ccc.TIM_CounterMode = TIM_CounterMode_Up;//递增计数模式
	ccc.TIM_Period      = 65536-1;//ARR 20000  16Bit定时器 自动重装载值  刚好周期为20ms
	ccc.TIM_ClockDivision = TIM_CKD_DIV1;//上面的预分频系数够了  这里设置为1分频即不分频
	TIM_TimeBaseInit(TIM2,&ccc);

	//5、先关闭定时器TIM2
	TIM_Cmd(TIM2,DISABLE);
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31

（超声波测距）

//获取超声波测距的函数--单位厘米
float HCSR_GetDistance(void)
{
	//1、先控制TRIG引脚输出一个至少10us高电平  启动超声波模块
	GPIO_SetBits(GPIOB,GPIO_Pin_11);
	delay_us(15);
	GPIO_ResetBits(GPIOB,GPIO_Pin_11);

	//2、等待ECHO引脚被超声波模块自己拉高 在拉高的瞬间我们开始计时即可
	while(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_12) == 0);
	//开启定时器2让TIM2的计数器开始计数 并且在开启计数前  清空计数值
	TIM2->CNT = 0;//设置计数器的计数值初值为0
	TIM_Cmd(TIM2,ENABLE);

	//3、高电平开始计时
	while(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_12) == 1);
	//ECHO高电平结束  结束计数
	TIM_Cmd(TIM2,DISABLE);

	//4、跳出来时  count是多少就代表高电平持续了多少us
	//可以开始计算距离  厘米单位
	return 0.017*(TIM2->CNT); //0.017根据公式计算而得
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

（超声波避障实现）

void turn_to_find(){
	while(1){
		TIM3->CCR4 = 1000;//right 45*
		if(HCSR_GetDistance()>30.0){//大于30  小车右转45度
			Car_Speed_Init(1999,0,0,0);
			delay_ms(300);
			break;
		}
		TIM3->CCR4 = 500;//right 90*
		if(HCSR_GetDistance()>30.0){//大于30  小车右转90度
			Car_Speed_Init(1999,0,0,0)
			delay_ms(600);
			break;
		}
		TIM3->CCR4 = 2000;//left 45*
		if(HCSR_GetDistance()>30.0){//大于30  小车左转45度
			Car_Speed_Init(0,0,1999,0)
			delay_ms(300);
			break;
		}
		TIM3->CCR4 = 2500;//left 90*
		if(HCSR_GetDistance()>30.0){//大于30  小车左转90度
			Car_Speed_Init(0,0,1999,0)
			delay_ms(600);
			break;
		}
		//都找不到 小车继续后退
		Car_Speed_Init(0,1999,0,1999);
		delay_ms(100);
		break;
	}
	TIM3->CCR4 = 1500;//舵机摆正
};

//main函数
TIM3->CCR4 = 1500;//舵机摆正
while(1)
{
//1. 大于30 小车前进
Car_Speed_Init(1800,0,1800,0);
while(HCSR_GetDistance()>30.0) delay_ms(500);

//2. 小于30 小车停止
Car_Speed_Init(0,0,0,0);

//3. 小于40 小车一边后退一边找方向
while(HCSR_GetDistance()<40.0)
{Car_Back(0,1800,0,1800);delay_ms(500);turn_to_find();}
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49

七、小车红外避障（结合超声波避障）

1、原理分析

通过判断红外线的返回信号，判断左右两边是否有障碍物。
1

2、代码步骤

//红外线避障模块初始化
1.使能时钟
2.特定引脚初始化

//红外避障+超声波避障
1. 大于30且两边无障碍 小车前进
2. 大于30但左边有障碍 小车在右边45 90找方向
3. 大于30但右边有障碍 小车在左边45 90找方向
4. 小于30 小车一边后退一边查找方向
1
2
3
4
5
6
7
8
9

3、代码实现
（红外线避障模块初始化）

void hongwai_init(void){
	//1、使能时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	//2、初始化端口红外线端口 PB10 PA11
	GPIO_InitTypeDef  aaa;//定义一个用来初始化GPIO的结构体
	aaa.GPIO_Pin   = GPIO_Pin_10;
	aaa.GPIO_Speed = GPIO_Speed_50MHz;
	aaa.GPIO_Mode  = GPIO_Mode_IPU;//上拉输入模式
	GPIO_Init(GPIOB,&aaa);
	bbb.GPIO_Pin   = GPIO_Pin_11;
	bbb.GPIO_Speed = GPIO_Speed_50MHz;
	bbb.GPIO_Mode  = GPIO_Mode_IPU;//上拉输入模式
	GPIO_Init(GPIOA,&aaa);
}

//GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_10)==0 为左边有障碍
//GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_11)==0 为右边有障碍
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

（红外避障+超声波避障）

TIM3->CCR4 = 1500;//舵机摆正
while(1)
{
//1. 大于30且两边无障碍 小车前进
Car_Speed_Init(1800,0,1800,0);
while(HCSR_GetDistance()>30.0&&GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_11)==1&&GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_10)==1)
delay_ms(500);

//2. 大于30但左边有障碍而右边无障碍 小车在右边45 90找方向
if(HCSR_GetDistance()>30.0&&GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_11)==1&&GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_10)==0)
	turn_right_to_find();

//3. 大于30但右边有障碍而左边无障碍 小车在左边45 90找方向
if(HCSR_GetDistance()>30.0&&GGPIO_ReadInputDataBit(GPIOA, GPIO_Pin_11)==0&&GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_10)==1)
	turn_left_to_find();

//4. 小于30 小车一边后退一边查找方向
if(HCSR_GetDistance()<30.0){
	while(HCSR_GetDistance()<40.0)
	{Car_Back(0,1800,0,1800);delay_ms(500);turn_to_find();}
}
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

八、小车沿白线循迹

1、原理分析

1.使用4路红外循迹返回的信号，完成小车沿线循迹功能的实现
2.车头4路循迹模块对应的芯片引脚为(从左到右)分别为PA12,PB13,PB14,PB15
3.端口遇到白色信号为0，未遇到信号未1
1
2
3

2、代码实现

(循迹模块初始化)

void xunji_init(void)
{
	//1、使能时钟  GPIOB GPIOA
	RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOB, ENABLE);
	RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOA, ENABLE);

	//2、GPIO PB13 PB14 PB15初始化
	GPIO_InitTypeDef eee;
	eee.GPIO_Pin =  GPIO_Pin_13 | GPIO_Pin_14  | GPIO_Pin_15;
	eee.GPIO_Mode = GPIO_Mode_IPU;//配置GPIO模式,输入上拉
	eee.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &eee);

	//3、GPIO PA12 初始化
	eee.GPIO_Pin =  GPIO_Pin_12;
	eee.GPIO_Mode = GPIO_Mode_IPU;//配置GPIO模式,输入上拉
	eee.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &eee);
};
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

（获取循迹模块的信号）

//从左到右读入四个端口的信号
uint8_t read_xunji_data(void){
	uint16_t buff = 0;
	buff = (GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_12)<<3)+
			(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_13)<<2)+
			(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_14)<<1)+
			(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_15)<<0);
	return buff;
};
1
2
3
4
5
6
7
8
9

（实现小车沿白线循迹——如果沿黑线只需要调换01）

//main()
while(1){
	//1.白线在左车头
	if(data==0111||data==1011||data==0011||data==0001){
		Car_Speed_Init(1800,0,0,0);
		delay_ms(500);
	}
	//2.白线在右车头
	else if(data==1110||data==1101||data==1100||data==1000){
		Car_Speed_Init(0,0,1800,0);
		delay_ms(500);
	}
	//3.其他情况直行
	else{
		Car_Speed_Init(1800,0,1800,0);
		delay_ms(500);
	}
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

九、实验总结——嵌入式开发的流程步骤

1. 了解硬件背后原理，信号状态代表了现实情况的什么信息。
2. 根据系统的库函数，对特定使用的模块进行初始化。
3. 巧妙利用计时器，实现电平不同时间的输出来操作硬件，以及获取关键信息。
4. 根据基础的功能实现，自己按照一定的逻辑，实现智能小车的避障等功能。

十、小车实物图介绍
